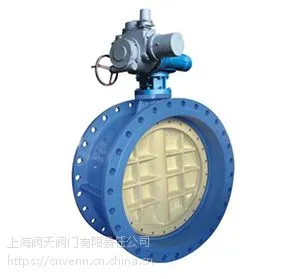

D343H、D343Y三偏心法兰硬密封蝶阀

产品用途】

D43H、D343H、D643H、D943H型PN10~PN100三偏心法兰硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

【公称通径】

公称通径大小分别有：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000、DN2200、DN2400。

＜蝶阀＞系列：蝶阀、 进口蝶阀、对夹式蝶阀D71X-16、铝合金对夹式蝶阀D71X-16L、法兰蝶阀D41X-16、电动蝶阀D941X-16、电动调节蝶阀DT941X-16、气动蝶阀D671X-16、气动调节蝶阀DT671X-16、美标蝶阀D71X-150Lb、铸铁蝶阀D71X-16Z、碳钢蝶阀D71X-16Z、铸钢蝶阀D71X-16Z、不锈钢蝶阀D71F-16P、铬钼钢蝶阀D71H-16I、【蜗轮蝶阀】D371X-16、保温蝶阀、蜗轮对夹式蝶阀D371X-16、蜗轮法兰蝶阀D341X-16、伸缩蝶阀SD343X-16、金属硬密封蝶阀D343H-16C、气动通风蝶阀D641-0.1C、电动通风蝶阀D941W-0.1C、电动盲板阀F947X-1、手动盲板阀F743X-1、电动高温蝶阀ZKJW、信号蝶阀SD371X-16、液动蝶阀HD741X-16、焊接硬密封蝶阀D363H-300Lb、↑＜多层次硬密封蝶阀＞D371H-16、凸耳式双向密封蝶阀D373H-150Lb、全铜硬密封蝶阀D343H-16T、三偏心硬密封蝶阀D75X-16、衬氟塑料密封蝶阀D341F₄₆、四氟密封蝶阀D71F-16、加长杆蝶阀D371X-16、沟槽蝶阀D391X-10、液控止回蝶阀D741X-16、软密封蝶阀D343X-10等【产品特点】

1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。

【执行标准】

设计规范：GB/T 12238 API609

结构长度：GB/T 12221 API609 ASME B16.34

法兰连接：GB/T 9113 API609 ASME B16.10 ***5752

试验与检验：GB/T 13927 API598
