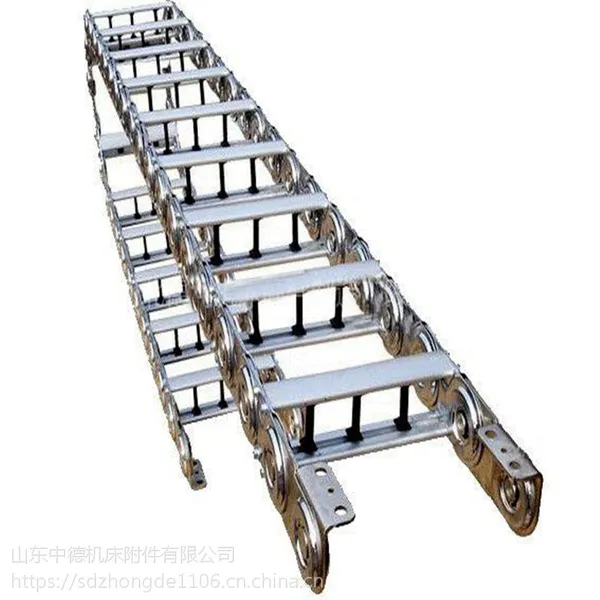

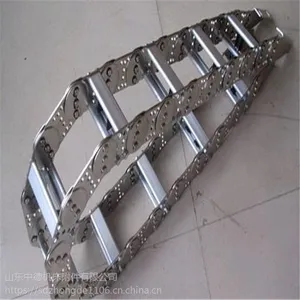

钢制拖链的应用

钢制链，一般应用在机床机械等的电缆、油管、气管、水管、风管上起牵引和保护作用。钢制拖链的使用最早起源于德国，后来国内引用并创新结构。

钢制拖链的构成

TL系钢制链的主体是由链扳(优质钢板镀铬)支撑扳(挤拉铝合金)轴销(合金钢)等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链扳经镀铬处理外形效果新颖结构合理，灵巧强度高,钢性好不变形，安装方便，使用可靠,易拆装，尤其是采用高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可***长时间使***,不下垂。

1.拖链可适应移动速度40米/分。

2．拖链在移动速度时，噪声声压级不大于68分贝。

3．拖链安全使用寿命不小于1 00万次(往复)。

钢制链规格

钢制链按结构可分为TL型钢制链和TLG型钢制链，钢制链按节距分类有45、65、75、95、

100、125、180、225、250型。拖链宽度可按用户要求定做，弯曲半径从50-800之间。

有三种支撑板的形式。

1.当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式；

2.当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式；

3.安装管缆的规格品种较多时，可选用支撑板——框架式。
