CNNCL型：
内圈带三个挡边，外圈无挡边，两侧带有止动环成为非分离型轴承。

NNCS型：
内圈带三个挡边，外圈无挡边，在外圈中间带有一个中锁圈，成为非分离型轴承。允许轴与轴承座有一定的轴向位移，可作为自由端轴承使用。

四列圆柱滚子轴承
四列圆柱滚子轴承能承受很大的径向载荷和冲击载荷，加工精度高，适用于高速。
可在内圈压入辊径后将内圈滚道面与辊子面同时研磨，有利于提高轧制精度，并且轴承的安装游隙可自由调整。
大多应用于冷、热轧机、开坯机等机器的工作辊或支承辊上，但也可用于其他场合。
FC： 双外圈，单内圈，内圈无挡边
FCD： 双外圈，双内圈，内圈无挡边
FCDP：双外圈，外圈只有中挡边但带平挡圈，双双内圈，内圈无挡边

■　尺寸范围

ZWZ圆柱滚子轴承的基本尺寸已列于尺寸数据表中，
内径尺寸范围：25mm～1900mm
外径尺寸范围：52mm～2300mm
宽度尺寸范围：13mm～400 mm

◆　公差

ZWZ生产P4级以下公差单、双、四列圆柱滚子轴承，同时还生产机床主轴用特殊公差等级SP、UP级双列圆柱滚子轴承。

▲　径向游隙

ZWZ单列圆柱滚子轴承的标准产品具有基本组径向游隙,也可提供C3、C4组游隙。
ZWZ双列圆柱滚子轴承标准产品具有C1组游隙,圆柱孔还可提供C2、C3组游隙,圆锥孔轴承还可提供C2组游隙。
ZWZ四列圆柱滚子轴承标准产品具有C3组游隙，同时亦可提供其它游隙组别产品。
标准游隙值见前言表格。 径向游隙大于或小于标准值的轴承也可根据用户要求进行生产。

★　保持架

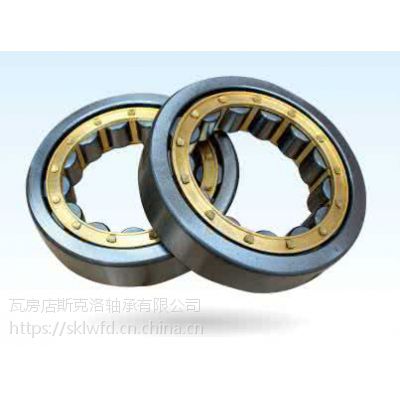

单列圆柱滚子轴承多采用车制实体保持架、冲压保持架、尼龙架等。双列圆柱滚子轴承多采用车制黄铜保持架，有时也可提供尼龙保持架。 四列圆柱滚子轴承主要采用车制黄铜保持架，对较大尺寸宜采用车制实体支柱保持架。

保持架代号标志如下：
1、采用冲压架时，保持架的后置代号标志J，若多种冲压架结构不同，依次用J、J1、J2...表示
2、采用槽型架时,保持架后置代号标志CJ；
3、采用黄铜实体保持架，保持架的后置代号标志M；
4、当轴承外径D>400mm时，采用钢制实体保持架，保持架后置代号不标志，但若为内、外引导时，则应同时标志保持架材料相应后置代号及引导方式（外引导为A，内引导为B）。
双列圆柱滚子轴承采用黄铜实体保持架不标志。

■　当量动载荷

当只承受径向载荷时， P = Fr

★　当量静载荷

P0r= Fr
圆柱滚子轴承的内圈与外圈均带挡边或挡圈时，在承受径向载荷的同时还可承受一定程度的轴向载荷。这时的轴向载荷能力取决于滚子的端面情况、挡边的承载能力、润滑条件和转速等。
