东莞市塘厦宏源电子仪器经营部

长期收购Agilent安捷伦：8560E，8560EC，8561B，8561EC，8562A，8562E，8562EC，8563A，8563EC，8564EC，8594EM频谱分析仪。

本公司长期收购及出售:音频仪器,视频仪器,高频仪器，如网络分析仪,频谱分析仪,高频信号源,无线电综合测试仪等高频仪器,并承接仪器维修。

详细说明:

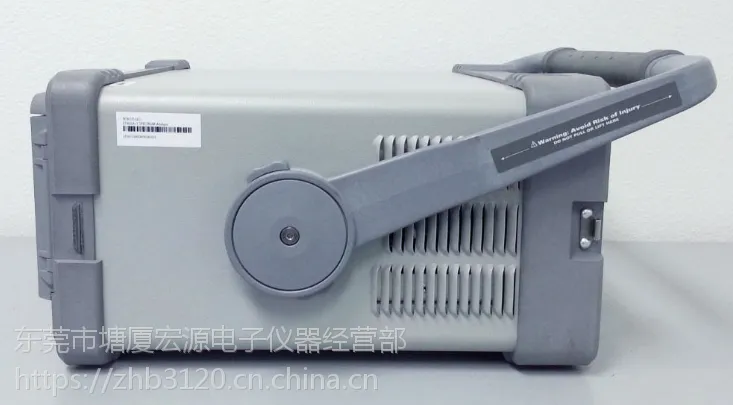

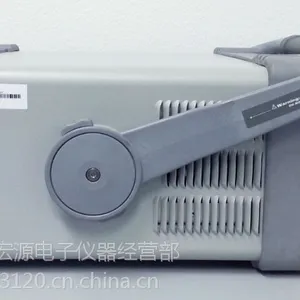

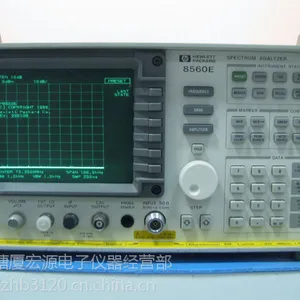

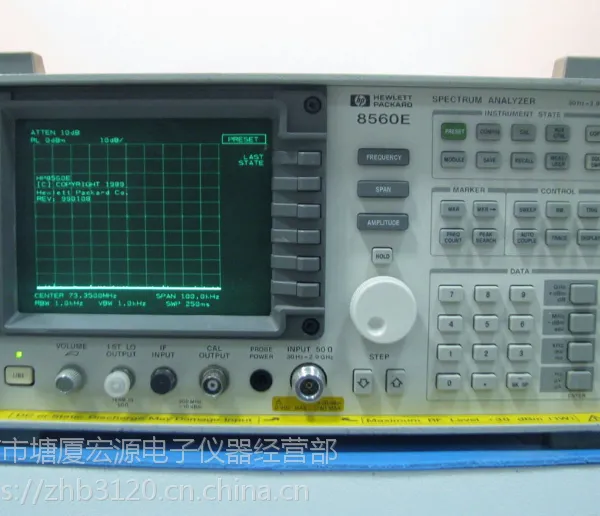

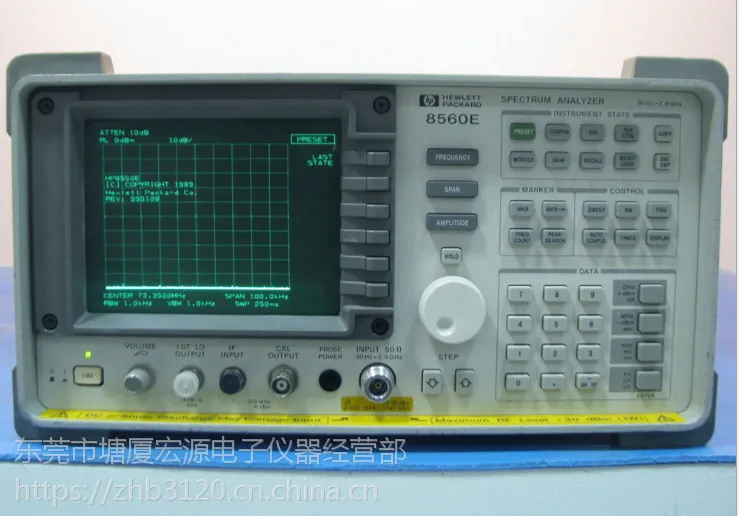

HP8560E频谱分析仪
·能从30Hz连接扫描到2.9,6.5,
13.2,26.5,40或50GHz
·分辨带宽1Hz至100Hz，数字式
测量速度
·低的相位噪声和大的动态范围
·精密时基和1Hz计数器分辨率
·邻近信道功率、信道功率、载波
功率和选通视频测量标准
·牢固耐用、符合3类军用标准
·彩色屏幕
·VGA输出
产品信息：
8560E 系列频谱分析仪
　　8560E系列便携式频谱分析仪具有通常在较大型且更昂贵的台式分析仪上才有的测量能力和性能。

8560E系列把杰出的相位噪声、灵敏度、1Hz的分辨带宽和大的动态范围等功能组合在一个坚固的3类军

用机箱中，从而使之能适应恶劣的环境条件。

适用于RF通信的功能
　　对现今无线电话，寻呼机和其它发射机的邻近信道功率(ACP)进行测量的能力，是研制和生产过程

中最重要的一环。8560E系列频谱分析仪用如 NADA-TDMA、GSM、DET、CT2-CAI、PDC和PHS制式中所用

的数字调制，对猝发载波信号的APC测试提供完整的解决方法。业已讨论过已建立的标准在执行中的许

多困难，标准的实施提供快速、***且便于使用的APC测量能力。利用8563E选件E35ACPR测试仪能以最

少为70dB 的动态范围测量W-CDMA邻近信道功率比（ACPR）。

技术指标
频率范围（内混频）：
8560E：30Hz～2.9GHz
8561E：30Hz～6.5GHz
8562E：30Hz～13.2GHz
8563E：9kHz～26.5GHz;30Hz～26.5GHz（选件006）
8564E：9kHz～40GHz;30Hz～40GHz（选件006）
8565E：9kHz～50GHz;30Hz～50GHz（选件006）
频率范围(外混频）：18GHz～325GHz分12个波导频段（不能由8560E选件002提供）

　　标准的另一个特点是能测量从0.10%到99.***的占用带宽。

　　定时选通信号分析是标准的另一个特点，它使对时变信号如脉冲RF信号、时分多址（TDMA）信号

、交错信号和猝发调制信号的测量十分容易。85902A猝发载波触发器可以提供TTL触发信号。

　　8560E系列技术指标已经被提高了，现在还可以从这个高性能便携式频谱分析仪系列得到更好的相

位噪声、灵敏度、动态范围和频率响应。

　　8562E频谱分析仪提供13.2GHz频率范围，增加了动态范围和三阶截获(TOI)的能力。这就使无线通

信工程师能对猝发运行系统中的高性能元器件进行测试。

　　利用HP85672A寄生响应测量程序，用户可以用8560E系列频谱分析仪迅速、方便地进行寄生响应测

试。

快速数字分辨带宽
　　以数字方式实现1，3，10，30和100Hz分辨带宽，这使8560E系列频谱分析仪的扫描速度比用相当

的模拟滤波器可能达到的扫描速度快 3～600倍。窄到5:1的波形因数允许很容易观察相靠近的低电平

信号。数字带宽还为频谱分析仪提供完全的100dB屏幕上已校显示。

用于8560系列的PC软件
　　新型AgilEntBEnchLink频谱分析仪PC软件可以在PC机与8560系列频谱分析仪之间建立便于使用的

数据通信链路。通过充分利用 Windows界面，用户便很容易将屏幕图象或迹线数据经GBIB接口传送，

从而可以在PC机上对测量结果进行获取、分析和记录。

HP8560E频谱分析仪
一般指标环境指标
　　军用指标：符合第3类军用牢固机箱标准
　　校准周期：2年（8560EC/61EC/62EC/63EC）;1年（8564EC/65EC）
　　预热时间：在普通环境条件下为5分钟
　　温度：-10°～+55℃（工作时）；-51°～+71℃（不工作时）
　　湿度：95%，在40℃条件下持续5天
　　防水性：在16升/小时/英尺2的雨量下不透水
　　高度：15000英尺（工作时）；50000英尺（不工作时）
　　脉冲冲击（半正弦）：30g,持续11ms
　　运输拖架：有6个面和8个拐角的8英寸拖架
电磁兼容性：传导和辐射干扰符合CISPR Pub.11(1990)。除某些
　　指标外，均满足MIL-STD-461 C part4标准。
电源要求
　　用115Vac工作：90～140V rms,3.2A rms max,47～440Hz
　　用230Vac 工作：180～250V rms,1.8Arms max,47～66Hz
功耗;180W（8560EC/61EC/62EC/63EC）;260W（8564EC/65EC）
声频噪音（额定值）：在室温下，强度＜5.0贝尔（***DP 7779）
尺寸（不带手把，支架，面罩）：337mm(宽)×187mm(高)×461mm(长)
重量（搬运重量，额定值）：20kg

选件002内置跟踪发生器（只用于8560EC）
频率
　　范围：300KHz～2.9GHz
　　精度(取峰值之后)：±(基准频率精度×调谐频率+5%×间隔
　　　　　　　　　　 +295Hz)
　　跟踪漂移（额定值）：5分钟预热之后，可用于1KHz RBW：30
　　　　　　　　　　 分钟预防热之后，可用于300Hz RBW
　　最小RBW：300Hz
幅度
　　输出电平：-10～+1dBm；-10～2.8dBm(典型值)
　　分辨率：0.1dB
　　精度（25℃±10℃）
　　　　 微调：±0.2dB/dB,±0.5dBmax
　　　　 精度：0.75dB
　　　　 电平平坦度：±2.0dB
　　动态范围：95dB(300KHz～1MHz)；
　　　　　　 115dB(1MHz～2.0GHz)；
　　　　　　 110dB(2.0GHz～2.9GHz)
　　功率扫描：10dB范围，0.1dB分辨率

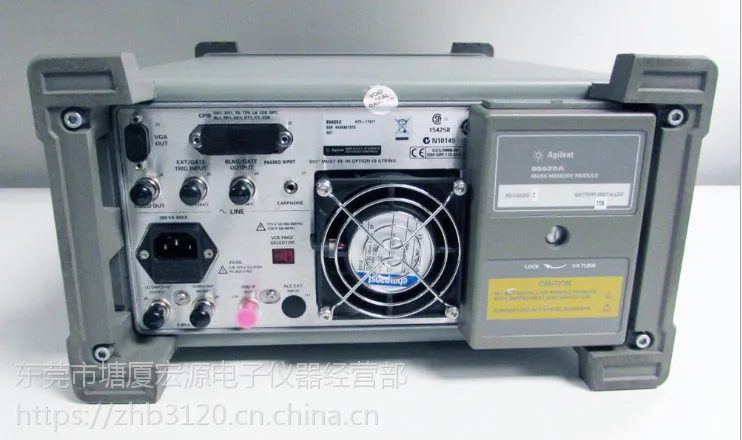

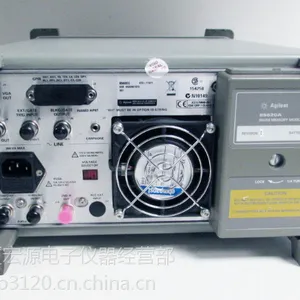

输入/输出
　　RF输出（前面板）：N型（阴），50Ω（额定）
　　外ALC输入（后面板）：BNC（阴），与负向检波器一起使用

我们的优势：

品种齐全，货源充足，存库雄厚，服务快捷，维修能力强。

凡本公司所销售的产品可享受6个月以上保修，终身维护。

欢迎来电!上门看货!您的满意是我们的追求!!
