一、设备型号及名称

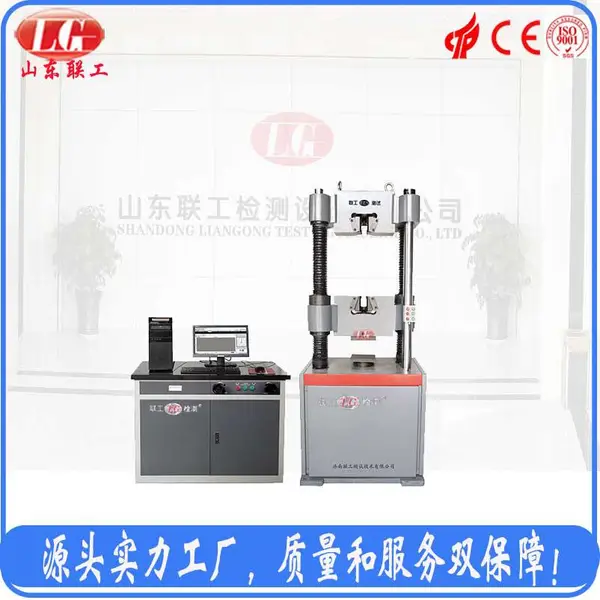

WAW-1000B微机控制电液伺服万能试验机

二、设备用途

本机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。试验操作和数据处理符合国标GB/T 228-2010《金属材料 室温拉伸试验方法》的要求，如果改变结构形式及更换相关零件，可同时满足ASTM，***等国际相关标准的要求。本机适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。

三、主要技术参数

1、试验力：                 1000kN

2、精度等级：                   1级

3、立柱数：                     4柱

4、试验力测量范围：             4%～***FS（满量程）

5、试验力示值误差：             示值的±1%以内

6、试验力分辨率：               0.01kN

7、变形测量范围：               引伸计量程的4%～***

8、变形示值误差：               示值的±1%以内

9、变形分辨率：                 0.001mm

10、位移示值误差：              示值的±1%以内

11、位移分辨率：                0.01mm

12、夹紧方式：                  液压夹紧

13、活塞行程：                  200mm

14、活塞移动速度：          50mm/min

15、两侧立柱间距：              560mm

16、拉伸试验空间：          600mm

17、圆试样夹持直径：            φ13-φ60mm

18、扁试样夹持厚度：            0-40mm

19、扁试样夹持宽度          125mm

20、压缩试验空间：          500mm

21、压盘尺寸：                  Φ208mm

22、弯曲试验支滚间距：          300mm

23、弯曲试验支滚宽度：          140mm

24、弯曲试验支滚直径：          φ40mm

25、主机外形尺寸（长×宽×高）： （940×720×2330）mm

26、整机重量：                  约3000Kg

27、电源：                      380V，50Hz，2.5kW

四、设备配置

1、主机：           1000kN油缸下置式                       一台

2、电液伺服油源：   琴台式                                  一台

3、电液伺服阀：     进口ATOS                               一个

4、高压油泵：       进口                                    一个

5、油压传感器：     1000kN                                  一只

6、手控盒：         有磁力，可吸附于机架任意位置            一个

7、引伸计：         北钢院，标距50mm，变形量10mm           一支

8、专用数据采集卡：                                         一个

9、专用测控软件：                                           一套

10、商用品牌电脑：  联想，全国联保                          一台

11、品牌打印机：    惠普彩色喷墨A4                          一台

12、附具：                                                  一套

(1)拉伸夹具：      圆钳口Φ13-Φ26、Φ26-Φ40

                   平钳口0-20、20-40                     各一付

 (2)压缩夹具：      Φ208mm                                一套

(3)弯曲夹具：      压头直径Φ40mm                          一套

13、地脚螺栓：                                               四个
