建筑钢管缩头机工作原理

油泵在电机驱动下，输出液压油,推动扣压油缸内的柱塞向前运动，使柱塞、前缸盖上的两个内锥套推动具有对称锥面的模座径向收缩，实现模块对胶管的扣压。当收缩量达到标尺调定值时，扣压自动停止，电磁换向阀换向后，液压油进入两个开模油缸，推动扣压柱塞反向运动，模座在弹簧作用下带动模块复原。

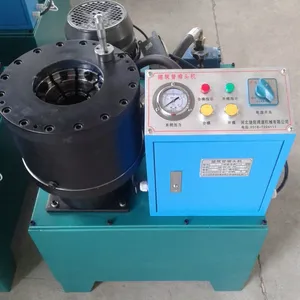

我厂生产的DSG-57G型锁管机主要是针对于建筑施工行业钢管桁架的扣压加工。具有体积小、重量轻、功能多、开模快、易操作、好维修等优点。
　　　
建筑钢管缩头机技术特征
1. 扣压铁管外径：     φ48mm
2. 标尺精度：         0.02mm
3. 扣压力：       150 T
4. 系统额定压力：     10MPa
5. 功率：             3kW(油泵电机)
6. 转速:              1420r/min
7. 油泵排量：         10ml/rad
8. 泵站外形尺寸：     750×500×910（mm）
9. 扣压部位外形尺寸   610×550×1150（mm）
10. 总重量：           270Kg

建筑钢管缩头机/建筑钢管缩头机/建筑钢管缩头机/建筑钢管缩头机/建筑钢管缩头机

联系电话：13663385827

建筑钢管缩头机安装调试

1.搬运：机器宜采用叉车搬运，并以机器底部受力，机身不允许倾斜。严禁搬抬锁头及标尺部位。

2.安装：机器需水平固定于稳固的地基上，并作接地处理。

3.注油：打开注油口，油箱中加入约160升长城牌46#抗磨液压油。

4.接电：将电源线接在机器规定的电源上，点动电机观察旋向，电机旋向应与油泵所指方向一致。（电机旋向应为顺势针方向）

5.检查标尺：标尺位于油缸前端面上（见上图），用于调节扣压铁管收缩量的大小。顺时针调整，收缩量减小；逆时针调整，收缩量增大。标尺座靠三个螺钉上的弹簧弹力压在油缸端面上，用手拉动标尺（垂直油缸端面方向），标尺座应灵活离开油缸端面，松开后，靠弹簧弹力自动压紧在油缸上。开始扣压前，应仔细检查标尺伸缩是否灵活。不可将标尺用螺钉紧固在油缸上，否则会损坏标尺。

6.压力调整：机器系统额定压力为10Mpa，靠高压阀调整。顺时针调整压力增大，逆时针调整压力减小。（出厂时已调好，请不必自行调整）

7．开模速度调整：开模速度的快慢，由低压阀控制，顺时针调整，开模速度加快，逆时针调整，开模速度减慢，但开模速度过快会使噪音增大。（出厂时已调好）
