FQW48-12矿用风动潜水泵 适用易爆危险场所排水排污 流量大噪音小 *** 安泰泵业

技术参数

1.气动泵代号含义

2.气动泵流量

流量是泵在单位时间内输送出去的液体量。

体积流量Q常用单位是：m3/h（立方米/小时）。

3.气动泵扬程

扬程是单位重量的液体通过泵所获得的能量。单位重量的液体的能量在水力学中称为水头。通常由压力水头、速度水头、位置水头三部分组成。

其单位是：米液柱，习惯简称为米（m）。

特征描述

产品结构与工作原理

矿用风动潜水泵主要是泵体，气马达和过流等三部分组成。

1、 泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。

2、 气马达部分：由转子，涡轮，上下气缸，轴承等组成。以压缩空气为动力，冲击涡轮推动转子高速运转作功。

3、 过流部分：由水轮，泵盖吸口，泵座等组成。水轮装在壳体下腔转子轴上，，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。

FQW 系列风动潜水泵

使用说明

1、FQW风泵在使用之前，须在地面上试运转一次。在地面空运行时，气压应控制在0.2Mpa以内，试泵时间不易过长，避免长期高速运转，加快零部件的磨损，降低使用寿命。

2、FQW/W型进气管内径不得小于25毫米，FQW型进气管内径不得小于17毫米，工作气压不得低于0.4MPa，否则会影响正常工作；

3、在安装进气管时，要先将管内和接头处的杂质吹净，***进气的干燥清洁，以免杂质进入，造成零部件磨损或将转子卡住不能运转。

4、水轮螺母一定要加弹簧垫圈，以防回水时转子倒转松动，造成叶轮下沉与泵体产生摩擦。

5、在更换叶轮、涡轮和密封圈等易损件的装拆过程中，不能用重锤敲击，以免损害内部零件的配合精度。一般在连续使用十五天左右后，应将风泵打开清洗一次，进行维护保养。

6、污水风泵可在含岩粉泥沙较多的浊水中使用，可通过≤10mm颗粒，不会因小固体颗粒或纤维的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。

7、排气管应露出水面，不能让排气管进水和其它杂质，以免气缸内部零件锈蚀或将叶轮、转子卡住。

产品特点

FQW/W型（原FWQB型）矿用风动潜水泵土突破了以往旧的设计思想，采用风动涡轮传动，压缩空气为动力的***潜水泵，克服了老式风泵噪音大、耗风量大、效率低的特点。***适用于矿山的井巷***、竖井井筒施工和地下峒室的排水施工，其特点：

1、噪音小，保持在40分贝以内；

2、耗风量小，***；

3、体积小，重量轻，机构紧凑，便于移动；

4、使用寿命长，易损件少，便于维修。

用途/应用领域

FQW型系列水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业，可***用于煤矿井下任何作业面，输送含有煤粉，泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。

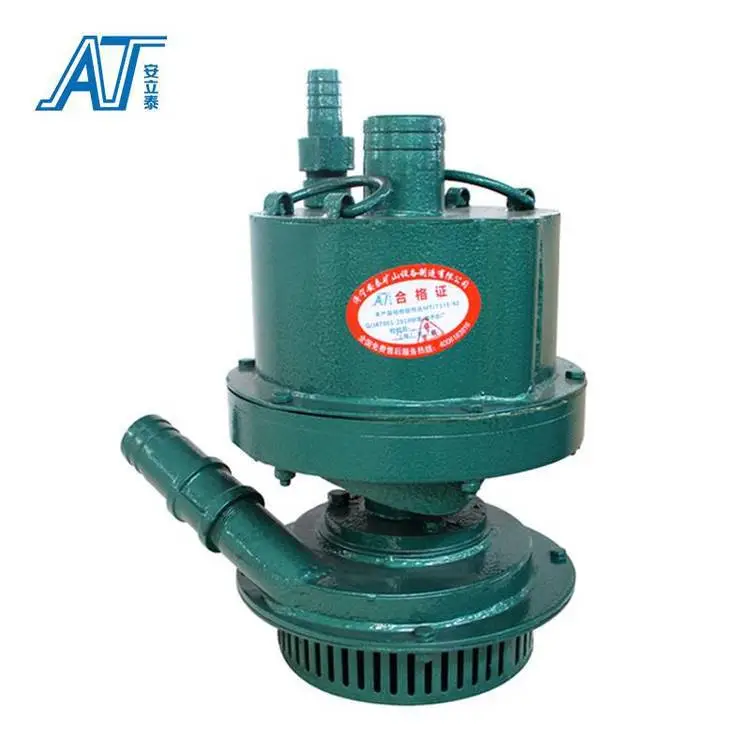

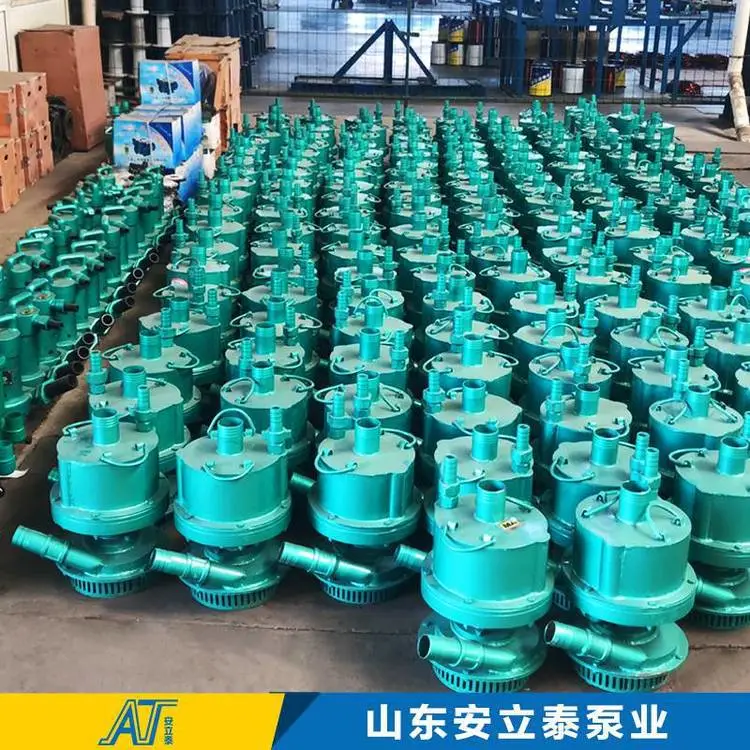

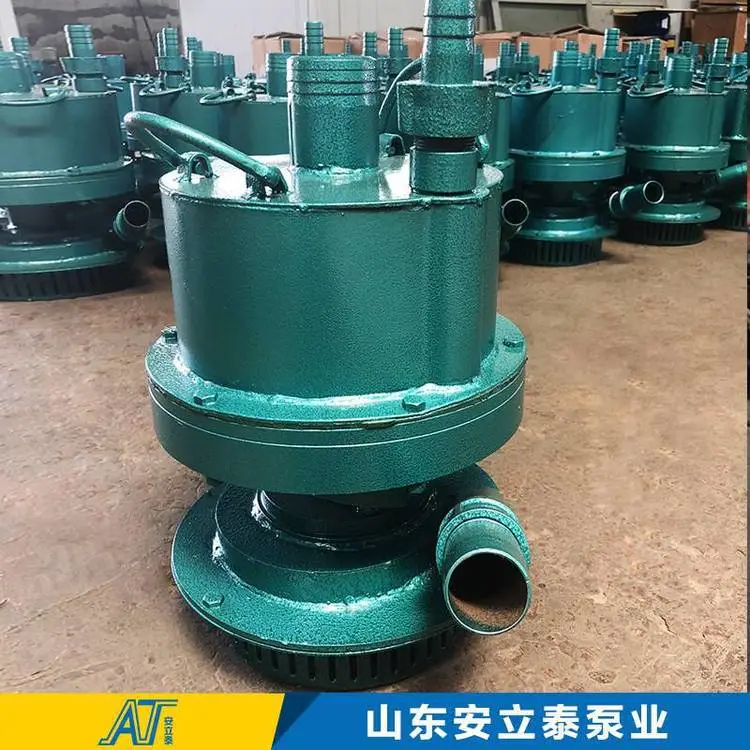

产品图片

品牌介绍

安立泰集团成立于2005年6月，占地面积300余亩，员工500余人，集团公司固定资产达到10亿余元，是一家集***矿用机电装备制造、******合金***铸造、工程/建筑机械、科技研发和销售服务于一体的股份制企业。通过近几年公司的资源整合后现集团公司旗下设有两家全资子公司与一家***合资公司——山东安立泰泵业股份有限公司（科技版挂牌企业，股票代码：171009）、济宁安泰矿山设备制造有限公司，***合资公司——山东安特威尔东方新材料有限公司；集团公司主营产品有：矿用潜水泵、市政工程排污泵、工程机械、建筑机械、防爆电器、***辊圈、球磨机自磨机半自磨机******材料等。
