车载气瓶定期检验与评定设备 CNG钢瓶检测线

       生产CNG缠绕瓶 钢瓶 液化气钢瓶 LNG绝热气瓶检测线设备，是山东省一家批量生产定制检测线设备的厂家，赛思特气瓶检测线设备质量好 价格优！欢迎新老客户前来咨询选购 ！

     赛思特检测线设备主要针对CNG缠绕瓶 钢瓶 液化石油气钢瓶进行检测！主要设备都是我司自主生产制造！包含 氮气置换装置 四工位 汇流排、瓶阀装卸机、卧式瓶阀装卸机 气瓶内部冲洗机  气瓶内部干燥机、外测法水压试验机、气瓶翻转机、倒水机、气密性测试机、高压空压机、瓶阀校验台、水压试验机吊装设备、抛丸除锈机、集瓶架、气瓶组等设备 钢瓶打标机、气瓶报废压扁机、

      液化气钢瓶检测线设备 主要设备包含残液回收装置、液化气钢瓶瓶阀装卸机、瓶阀试验机、钢瓶焚烧炉、气动增压泵、判废钢瓶压扁机等主要设备

      LNG低温绝热气瓶检测设备 主要设备有 静态蒸发率测试机，液氮储气罐设备四工位高真空除气系统、氦质谱检漏仪等设备

一、天然气气瓶检测流程

1.接瓶登记 2.氮气置换 3.卸瓶阀

4.内部清洗 5.钢瓶外表面清理 6.外观、内部、测厚探伤等检查

7.外测法水压试验 8.倒水 9.内部干燥

10.瓶阀校验 11.装瓶阀 12.气密性试验

车载气瓶检测站申请条件流程

车载气瓶检测站申请条件流程 你首先要做以下工作：

1、向省质监局特设处提出建站申请，同意后，由省质监局出具《检验责任确认证明》，获得建站检验资格。

2、选址后，向当地环保、公安消防、特种设备安全监察机构申报，同意后，建站。

3、根据《气瓶定期检验站技术条件》（GB12135）和《特种设备检验检测机构核准规则》（TSG Z7001)配备检验所需的场所、场地、检验装备等。

4、建成后，请当地环保、公安消防、特种设备安全监察机构进行验收，出具验收证明文件。

5、根据《特种设备检验检测机构 质量管理体系要求》（TSG Z7003)建立质量管理体系，经市质监局特设处同意后，开展试检验工作。

6、试检验三个月后，向省质监局特设处提交《核准申请书》，提出核准申请，经同意后，约请鉴定评审机构，进行鉴定评审，评审通过后，获得核准证后方可从事相关检验工作。 具体要求，各省可能有所不同。需要申请资料或者建站流程跟多资料请咨询18660149158王经理

二、气瓶安全监察规程

第三十四条气瓶的定期检验周期、报废期限应当符合有关安全技术规范及标准的规定。

第三十五条承担气瓶定期检验工作的检验机构，应当经总局安全监察机构核准，按照有关安全技术规范和***的规定，从事气瓶的定期检验工作。

从事气瓶定期检验工作的检验人员，应当经总局安全监察机构考核合格，取得气瓶检验人员证书后，方可从事气瓶检验工作。

第三十六条气瓶定期检验证书有效期为4年。有效期满前，检验机构应当向发证部门申请办理换证手续，有效期满前未提出申请的，期满后不得继续从事气瓶定期检验工作。

第三十七条气瓶检验机构应当有与所检气瓶种类、数量相适应的场地、余气回收与处理设施、检验设备、持证检验人员，并有一定的检验规模。

第三十八条气瓶定期检验机构的主要职责是：

(一)按照有关安全技术规范和气瓶定期检验标准对气瓶进行定期检验，出具检验报告，并对其正确性负责；

(二)按气瓶颜色标志有关***的规定，去除气瓶表面的漆色后重新涂敷气瓶颜色标志，打气瓶定期检验钢印；

(三)对报废气瓶进行破坏性处理。

第三十九条气瓶检验机构应当严格按照有关安全技术规范和检验标准规定的项目进行定期检验。检验气瓶前，检验人员必须对气瓶的介质处理进行确认，达到有关安全要求后，方可检验。检验人员应当认真做好检验记录。

第四十条气瓶检验机构应当***检验工作质量和检验安全，***经检验合格的气瓶和经维修的气瓶阀门能够安全使用一个检验周期，不能安全使用一个检验周期的气瓶和阀门应予报废。

第四十一条气瓶检验机构应当将检验不合格的报废气瓶予以破坏性处理。气瓶的破坏性处理必须采用压扁或将瓶体解体的方式进行。禁止将未作破坏性处理的报废气瓶交予他人。

第四十二条气瓶检验机构应当按照省级质监部门安全监察机构的要求，报告当年检验的各种气瓶的数量、各充装单位送检的气瓶数量、检验工作情况和影响气瓶安全的倾向性问题。

二、定期检验与评定设备

气瓶检测线概述

车用压缩天然气钢瓶、钢质内胆纤维环向缠绕气瓶检测线是我公司根据国内外C N G/L N G新能源汽车车载气瓶的使用要求，结合我国的实际情况开发研制而成的。

气瓶检测线检测范围

本检测线适用于设计、制造公称工作压力为16－25M P a，公称容积为30－200L，满足压缩天然气钢瓶、不同类型、规格的钢质内衬环向缠绕气瓶定期检验与评定。

1、天然气瓶技术参数：

①气瓶外径：φ219 -φ426mm

②气瓶长度：600 - 2000mm

③气瓶重量：≤160Kg

2、气瓶外形：形式A（收底）、形式B（凹底）、形式C（两头瓶）

气瓶检测线总体性能

1、满足车用天然气瓶年检5000-15000只。

2、适合不同规格气瓶的综合在线检验，满足国家相关法规、标准对天然气气瓶检验要求。

3、检测线具有一定的自动化操作能力，实现流水作业，大大的提高检测效率，***检测质量。

车用CNG气瓶检验线设备

1、GBN06型氮气置换装置
2、PFX-01型瓶阀装卸机
3、DSJ-01型翻转倒水机
4、SY-01型气瓶水压测试装置（外侧法）
5、ZX型钢瓶自动称重系统
6、GZ-01型气瓶内部干燥机
7、QPC-01型气密测试机
8、FX-01型瓶阀校验台
9、水帘式喷漆设备、电烘箱
10、GP型气瓶高频电脑打标机
11、PW-01型气瓶抛丸除锈机

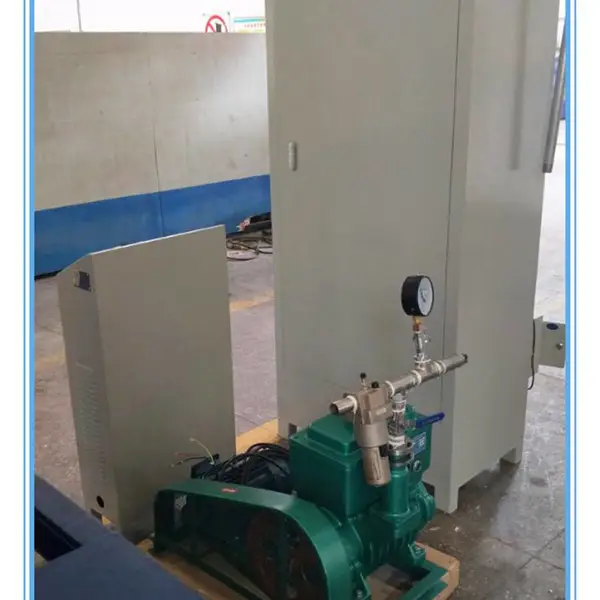

12、TW-15型真空泵
13、PQX-01型内部清洗机

14、CJW-10000AT型磁粉探伤机

15、上下瓶架

16、转向盘

17、集瓶架

18、滚道架输送线

19、自动传送带

1、瓶阀自动装卸机

瓶阀自动装卸机是根据国家严禁使用管链钳或其他易于损伤瓶体的工具装卸瓶阀的要求和钢瓶制造厂、检验站等装卸瓶阀工作的需要而设计制造的。适用于各种气瓶进行瓶阀装、卸。操作简单，性能***。

主要技术参数

型号：PFX-01（含电子扭矩控制，可根据客户要求配置扭矩传感器）

(1)电机功率：1.5kW

(2)传动速比：1: 60

(3)主轴转速：15r/min

(4)气源压力：0.5-0.8MPa

(5)使用气瓶范围：长度200-2000mm

(6)装卸瓶阀：手动/自动

2、气瓶内部清洗机

气瓶内部清洗机是根据天然气瓶检验站及供应站检测工作的需要，对使用一定期限的天然气钢瓶进行内部清洗之用。本设备适用于各类气瓶内部进行高压清洗。可根据不同效率要求，选择单工位及双工位的不同配置；操作方便，运行稳定、可靠；内部清洗时间自由设定，清洗过程自动控制，清洗***。

主要技术参数

型号：PQX-01

(1)处***瓶直径范围：φ219-φ426mm

长度范围：600-2000mm其他范围另请通知

(2)电机功率：3KW

(3)翻转速度：2.4r/min

(4)翻转角度：60°-75°

(5)工位数：2

3、外测法水压试验

本装置适用于各种高压气瓶做外测法水压试验，采用工控机对气瓶进行空瓶称重、注水、排气、满瓶称重、水压试验等整套操作试验。通过试验，可***测出气瓶的容积残余变形率，以***气瓶的安全使用。产品依据G B/T9521《气瓶水压试验方法》设计、制造。适用于设计、制造公称工作压力为16－25M P a，公称容积为30－200L，满足压缩天然气钢瓶与不同类型、规格的钢质内衬环向缠绕气瓶定期检验。

原理

气瓶外测法水压测试机主要用于对受试气瓶进行耐压试验同时获得受试瓶的容积残余变形率，采用计算机控制。其工作原理为：将受试瓶置于一个***的水套内，采用高压泵对受试瓶进行增压，达设定压力后自动进入保压状态，对受试瓶进行耐压试验，与此同时，气瓶在试验压力下体积膨胀，把水套内的一部分水挤压到量杯中，这部分水量就是受试验瓶的容积变形量，通过水量采集系统传输至工控机中，气瓶卸压后，弹性变形消失，于是量杯中的水又返回至水套内，未返回的水量是受试瓶的容积残余变形量，通过水量采集系统传输至工

控机，容积残余变形量与全变形量的***比就是气瓶的容积残余变形率。

结构组成

整个设备由四大部分组成：吊装设备、称重设备、气瓶水压试验台与测试水套部分。气瓶送至称重区，吊称称空瓶重，数据传输至计算机。由工控机设定试验参数，传感器检测系统压力、气瓶重量，经过数据采集卡进入工控机。操作工控机可控制整个测试过程，水套补水－排气－量杯管路补水排气－打压－保压试漏－打压－保压－卸压－存储数据。

功能

1、外测法试验可对气瓶进行水压试验的同时可以测量气瓶容积残余变形率。

气瓶外测法采用气液增压，接液部分采用不锈钢材质；

多种不同型号的水套，满足多种测试规格的要求；

软件采用labview软件，记录相应的试验压力、残余变形量；

整个压力试验，工控机采集到了试验水位、水位、压力以及结束水位，通过上位机的计算就可以得到气瓶的全变形值、残余变形值和残余变形率；

工控机采集称重传感器数据，传感器能***显示出残余变形量；

2、实现自动控制功能：工控机设定好参数，增压泵自动启动给气瓶增压，增压至公称压力保压试漏，无泄漏增压泵自动增压，到达试验压力自动保压，保压完毕自动卸荷并自动计算显示残余变形量、变形率，自动存储试验结果、并可任意打印试验报表；打印内容包括试验项目、工作压力，测试时间，气瓶出厂编号、型号、测试编号和检验员等

3、系统自动保存水压试验时间段中所有压力、变形量数据以及变形－时间曲线、压力－时间曲线、变形－压力曲线。所有试验中的历史数据均可回查。

4、压力试验台上设有手动操作按钮，计算机控制出现故障，可以手动测试。设备出现紧急停机，能够手动泄除试样及设备内部压力

5、试验装置设计工作压力为40Mpa，实际试验压力控制精度不低于10Psig，设备主要测试其气瓶在耐压下的残变与形变，是检测机构必备的检测设备。

主要技术参数

(1)测试压力：0-40MPa

(2)测试范围：气瓶外径：φ219 - φ426mm气瓶长度：600 - 2000mm；其他范围另请通知

(3)工作气源压力：0.6-0.8MPa

(4)工作气源流量：≥1m3/min

(5)外接电源电压：220V /50Hz

(6)控制采用：工控机+数据采集卡(美国NI)+控制软件

?软件程序：基于labview程序开发环境自主开发

4、气瓶自动倒水机

气瓶自动倒水机是根据气瓶制造厂、气瓶检验站需要，对水压试验后的气瓶进行倒水。本机结构牢固，性能可靠，技术***，操作方便，***，是气瓶制造厂、气瓶检验站***的专用设备。

主要技术参数

型号：DW-01

(1)使用范围：直径：φ219-φ426mm高度：600-2000mm其他范围另请通知

(2)气源压力：0.6-0.8MPa

(3)翻转速度：2.4r/min

(4)翻转角度：≥150°

(5)工位数：1

5、气瓶内部干燥机

气瓶内部干燥装置是根据国家相关标准规定设计制造的。气瓶经过倒水后，内壁残留很多水份，去除这些水份最简单的方法是用热空气吹除。本设备采用电加热方式，温度可调，由风机输送热风至气瓶内部进行干燥。设备配置有电加热器和风机。结构紧凑、安装方便、使用简单，性能可靠，是气瓶内部干燥***的专用设备之一。

主要技术参数

型号：GZ-01

(1)适用气瓶：直径φ219-φ426mm 长度600-2000mm其他范围另请通知

(2)设定温度：0-100℃

(3)总功率：17KW

(4)翻瓶架：2工位

(5)工作效率：≥12只／h

(6)外形尺寸：约2100×1000×1100mm
