一、光缆规格型号：ADSS-24B1-PE ADSS光缆也称全介质自承式光缆，全介质即光缆所用的是全介质材料，自承式是指光缆自身加强构件能承受自重及外界负荷。这一名称就点明了这种光缆的使用环境及其关键技术：因为是自承式，所以其机械强度举足轻重；使用全介质材料是因为光缆处于高压强电环境中，必须能耐受强电的影响；由于是在电力杆塔上架空使用，所以必须有配套的挂件将光缆固定在杆塔上。即ADSS光缆有三个关键技术：光缆机械设计、悬挂点的确定和配套金具的选择与安装。 ADSS光缆机械性能光缆机械性能主要体现在光缆允许张力（Maximum Allowable Tension，简称MAT）、年平均运行张力（Every Day Strength，简称EDS）及极限抗拉强度（Ultimate Tensile Strength，简称UTS）等。 普通光缆的***明确规定了不同使用方式（如架空、管道、直埋等）的光缆应具有的机械强度。而ADSS光缆是自承式架空光缆，所以它除了必须承受自身重力的长期作用外，还必须能经受住自然环境的洗礼。如果ADSS光缆机械性能设计不合理、与当地天气不相适应，则光缆就会存在安全隐患，寿命就会***扣。因此，每个ADSS光缆工程都必须根据光缆路由所处的自然环境和跨距ADSS的架设档距可达到1800米/挡，耐压高、抗电蚀性能好、防雷击，可以在500kV电压等级的输电线路杆塔上敷设，并具有很强的抗弹击性能，一般的砂枪在10米以外的距离射击不会对光缆造成故障性伤害。还具有很强的耐低温性能和环境适应性。光缆不依赖于输电线而独立敷设，施工和维护都比较方便，而且不需要停电作业，光缆也比较便宜。

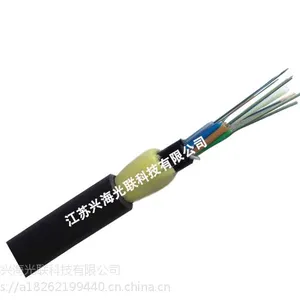

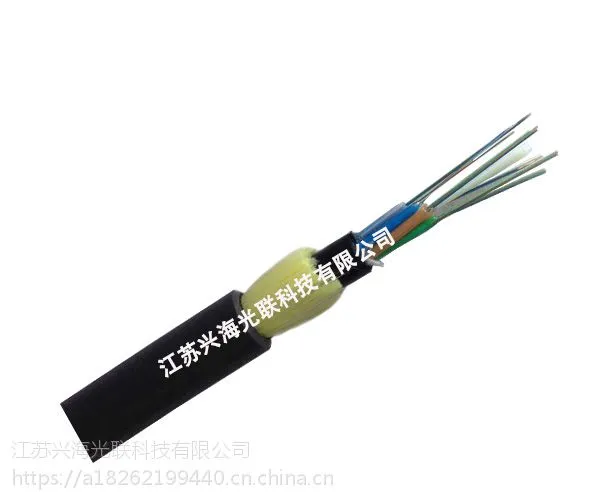

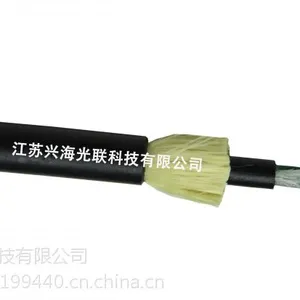

二、光缆结构特点： 1.光缆设计为松套束管层绞式结构，中心加强元件为非金属玻璃增强纤维（FRP） 2.松套管材料为聚对苯二甲酸丁二醇酯（PBT），置入具有合适余长的光纤并填充阻水纤膏。 3.芳纶纱作为抗张强度元件，根据ADSS的强度要求设计芳纶纱数量，并通过调节扭距平衡的芳纶缠绕，使ADSS具有极高的抗拉强度和应力应变特性。 4.内护套采用黑色聚乙烯（MDPE），外护套分为高密度聚乙烯（PE）和耐电痕聚乙烯（AT），对应于空间电位的工作环境。

三、光缆技术特点： 1.***的光纤余长控制，***光缆在设计负荷时光纤不受力。 2.***控制芳纶的放线张力和绞合节距，提高光缆的抗拉力。 3.合理的生产工艺使得外护套、芳纶、缆芯紧密结合，光缆结构更紧凑。 4.耐电痕性能优异材料使用，光缆在高感应电势的环境下更有安全性。

四、光缆架设： 注意事项 ⑴ADSS光缆架设过程中，必须注意安全问题，其中人员的安全是最重要的，在施工中必须遵守各项安全规章制度。 ⑵ 关于金具 安装ADSS光缆所需的金具包括用于耐张塔的耐张金具、用于悬挂的悬挂金具、防振鞭、接地线及引下夹具等。 施工顺序 先确定每盘光缆所经过的塔号，特别是启始塔和结束塔的塔号，并在每座塔上布放牵引绳和滑轮，再在启始塔处放置牵引机，在结束塔处放置光缆盘和张力机。在跨距中部的悬垂点，滑轮直径不得小于12英寸，在诸如线路情况变化较大（如水平或垂直方向的角度达到25度或更大），以及线路起始端和终止端使用的滑轮不应小于20英寸或缆径的40倍。滑轮凹槽内应有弹性橡胶作缓冲材料，以减小光缆外护套的磨损。光缆的入轮角和出轮角都应小于30°，光缆布放时的张力应小于1吨，放缆的速度为每小时3-8公里，光缆与牵引绳应由旋转补偿扣相连，以防止光缆在布放过程中因扭曲而受切向应力。光缆牵引到结束塔后，在逐段调整各个耐张段的张力和弧垂（张力和弧垂的调节应从整个线路的一端开始进行，直至线路另一端结束，调节的方向应与安装光缆方向相反，以***限度的利用光缆），然后安装金具，将光缆从塔上引下、拉直，并安装好引下夹具，最后将余缆盘好等待接续。在放缆的过程中，必须注意：光缆不得与塔身刮擦，如发现光缆外皮被刮破，应立即停止施工，待问题解决后再继续。 接续施工 由于ADSS光缆的特殊性，它不能象普通光缆一样任意接续，其接续必须在输电线路的耐张塔或悬挂塔上进行，而不能在线路中间进行接续。一般来说，在地面进行接续就行。熔接作业时，一般需要熔接车辆，并备有充足的余缆，通常，余缆长度应能达到从杆塔引下，并延伸到熔接作业点。注意: 从引下夹具处算起的15米左右的光缆应当割去，以免系统中用到受挤压损坏的光缆。熔接时应用一台OTDR对接续工作进行实时监测，以***熔接质量。熔接点的衰耗应符合设计要求（一般是小于0.05 dB）。 测试验收 光缆接续完毕后，进行全程指标测试。测试仪表一般选用OTDR，或者使用光源和光功率计。 测试参数有: 总体衰耗: 应符合设计要求，对1310 nm的光纤来说一般应小于0.35dB/km。接点衰耗: 应符合设计要求，一般应小于0.05dB。

五、产品执行标准：DL/T 788-2001

六、敷设方式：适用于与220kv以及以下电力输电线路同杆架设。

七、适用温度：-40℃——+60℃。

八、使用年限：25年。

全介质自承式（ADSS）光缆技术规格书

一、光缆规格型号：ADSS-24B1-PE-100

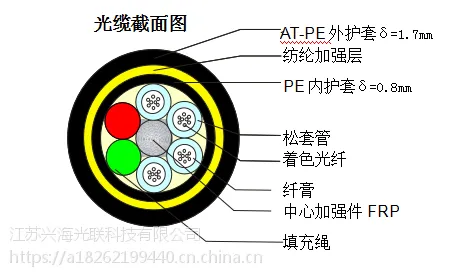

二、光缆结构特点：

1.光缆设计为松套束管层绞式结构，中心加强元件为非金属玻璃增强纤维（FRP）

2.松套管材料为聚对苯二甲酸丁二醇酯（PBT），置入具有合适余长的光纤并填充阻水纤膏。

3.芳纶纱作为抗张强度元件，根据ADSS的强度要求设计芳纶纱数量，并通过调节扭距平衡的芳纶缠绕，使ADSS具有极高的抗拉强度和应力应变特性。

4.内护套采用黑色聚乙烯（MDPE），外护套分为高密度聚乙烯（PE）和耐电痕聚乙烯（AT），对应于空间电位的工作环境。

5.光缆结构参数（24芯）：
