安全阀压力校验台 安全阀定期测试设备

 安全阀整定测试试验台是我公司参考GB/T 12242-2005（压力释放装置、性能试验规范），研制而成的安全阀整定压力的调整及测试的新型试压装置。

系统组成

主要由动力系统、工件装夹系统、数据采集测试系统等组成。

1.  动力系统：

高压动力源：

空气增压泵STT40:驱动压力3-8bar;输出压力120-320bar; 为高压安全阀输出提供预增压力；

气液增压泵GD80：驱动压力3-8bar;输出压力240-640bar; 为高压安全阀输出提供预增压力；

低压动力源：

采用驱动空气，驱动压力3-8bar;根据输出压力用调压阀调整输出压力。

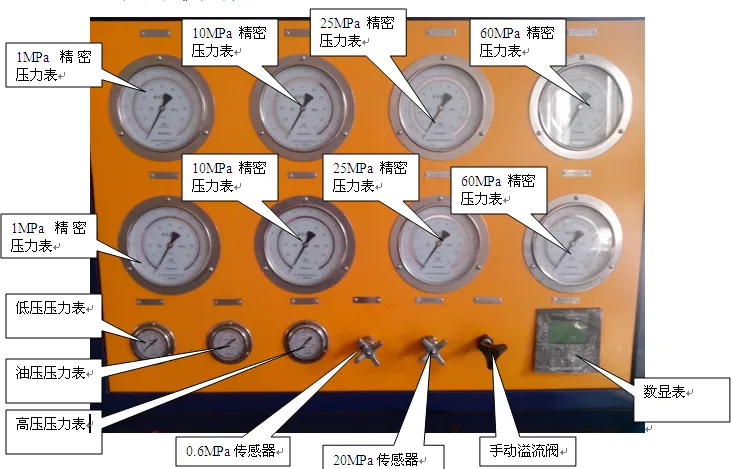

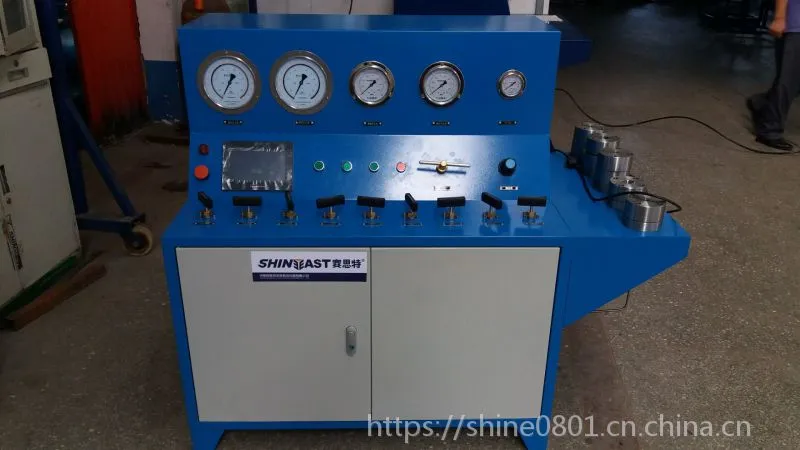

安全阀校验台控制面板解析：

设备用于

管道爆破片、法兰式安全阀、螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀，弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。

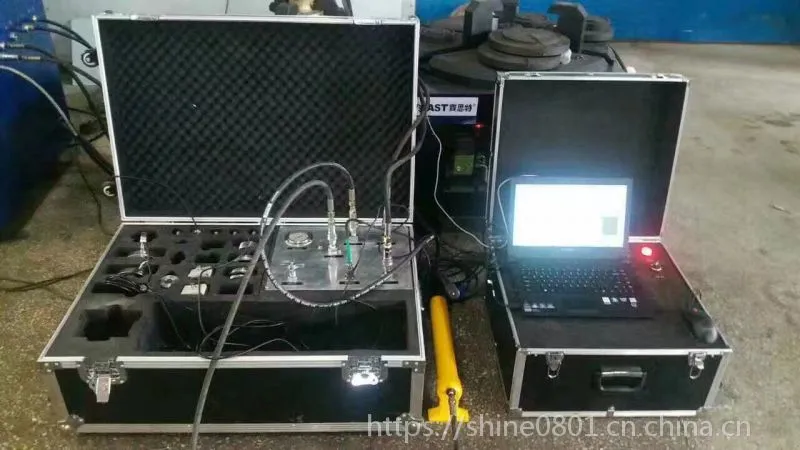

操控方式

1.计算机控制

2.数显表辅助控制

技术参数
1.加压范围：0-32MPa，输出压力40MPa；
2.试验介质：空气/氮气/水；

3.测试压力输出：1路；

4.测试阀门口径：DN 25-200mm
5.压力控制精度：≤±1%F.S；
6.压力测量精度：0.4级压力表（可选更高压力等级）；
7.压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根据需求选择）
8.夹紧方式：液压油缸夹紧；
9.夹紧力输出范围：0-30吨；
10密封方式：卡盘密封圈密封；
11.驱动气源：≤7bar，耗气量：0.8标准立方米/分；
12.压缩空气质量要求：过滤精度：15μm；

安全阀校验台设备平面布置图及校验场所建议图

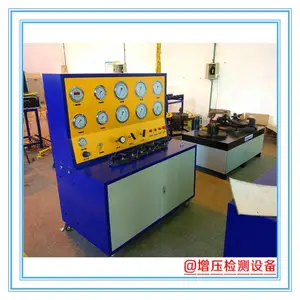

（一）、设备名称：安全阀校验台

（二）、设备型号：SVT42-400A

（三）、设备用途：检验安全阀的密封性能、起跳压力、回座压力等

（四）、参考执行标准：

·GB/T12241 安全阀一般要求

·GB/T12242 压力释放装置性能试验规范

·GB/T12243 弹簧直接载荷式安全阀

（五）、设备说明：

计算机控制型安全阀校验台采用美国NI公司数据采集软件，功能强大，性能稳定，整个实验过程可以在计算机上自动完成，可显示压力曲线，各试验参数可以自由设定，比如试验压力，保压时间，允许压降等

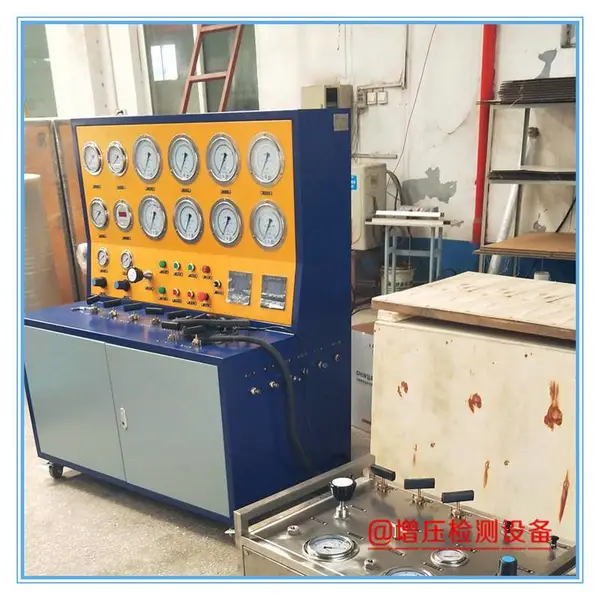

（六）主要技术性能指标：

1> 设备名称：安全阀校验台

2> 设备型号：SVT42-400A

3> 测试压力：0-42MPa，输出压力42MPa

4> 测试通径：DN25-DN400  (标准配10套转接密封座)

5> 夹紧力：小卡盘—20T   大卡盘—30T

6> 压力控制精度：≤±1%F.S

7> 压力测量精度：0.4级精密压力表

8> 压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa

9> 增压核心：气体增压泵STT60（气体）、电动高压水泵（液体）

10>装卡座：

a、DN100 气路安全阀装卡座

安全阀通徂：DN10 一 DN100

调校压力：PN  42MPa

b、DN300 气路安全阀装卡座

安全阀通徂：DN100 一 DN300

调校压力：PN  42MPa

c、DN100 水路安全阀装卡座

安全阀通徂：DN10 一 DN100

调校压力：PN  42MPa

11> 加紧方式：液压油缸

12> 控制方式：计算机控制

13> 驱动气源：≤8bar，耗气量：1.5标准立方米/分；

14> 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0

平面布置图及校验场所建议图
