结构说明：

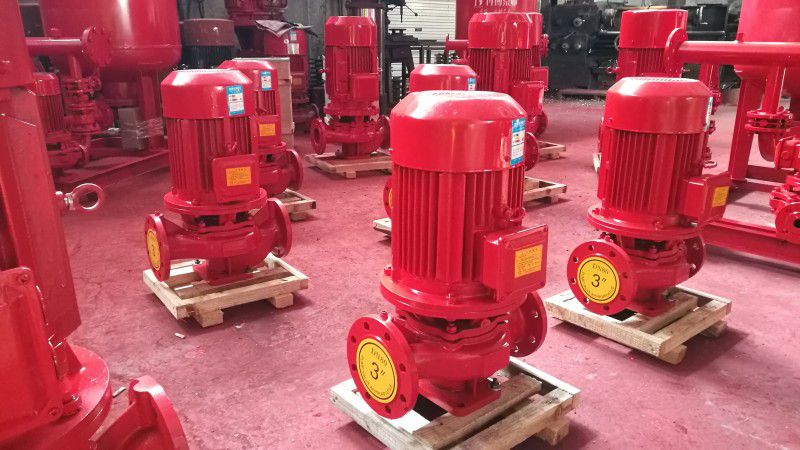

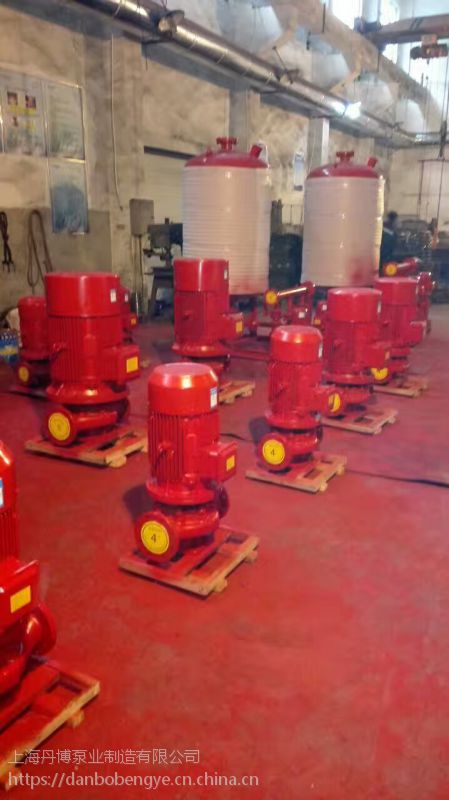

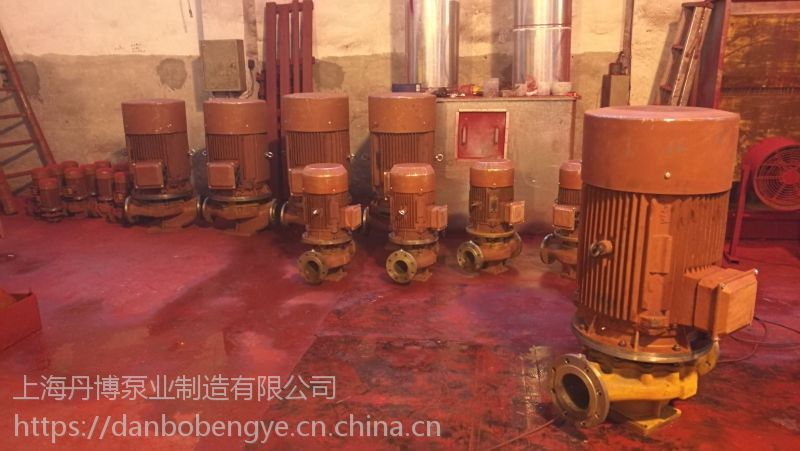

    XBD-L型单吸单级消防泵由电机和泵两部分组成，泵和电机同轴，泵机构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座、便于安装，增加泵运行稳定性。泵密封采用机构密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。

上海丹博泵业欢迎新老客户咨询订购

   上海丹博泵业主要生产XBD单级消防泵，GDL立式多级消防泵，室内消防栓泵，室外消火栓泵，消防增压稳压供水设备，立式增压稳压设备，消防泵选型，消防水泵厂家，无负压供水设备，离心泵，潜污泵，排污泵，污水泵，卧式消防泵，恒压切线泵，YW液下式高效无堵塞排污泵,液下排污泵，WQ系列无堵塞固定式潜水排污泵，ZW自吸式排污泵,自吸排污泵，JYWQ型自动搅匀潜水排污泵，GW管道式高效无堵塞排污泵，ISGB便拆立式管道离心泵，CCCF消防电气控制装置，DBK系列消防控制柜，DBK系列消防巡检柜，TTX星三角启动控制柜。

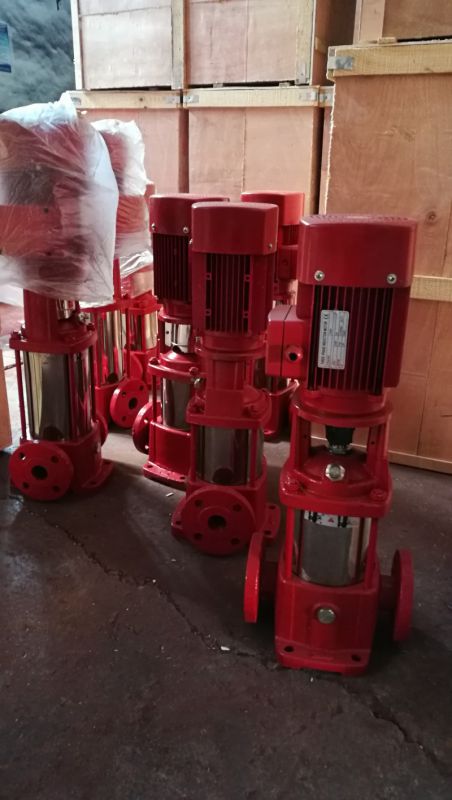

   XBD-L型单吸多级分段式消防泵由电机和泵两部分组成，电机为Y行三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正，泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分可由轴、叶轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封，用户可根据需要选择。

XBD-L型立式单级消防泵型号意义

    XBD 3.2/5-65L-160A

  XBD–消防泵组代号

  3.2–设计压力（1/10MPa）即扬程为32m

    5–设计流量（L/S）

   65–进出口直径（mm）

    L–结构为立式

  160–叶轮名义直径（mm）

    A–叶轮经***次切割

XBD-L型立式单级消防泵主要性能参数
