液动换向阀DPHG-10-2B

产品特点：

1、由外控导压来推动阀心，从而改变液压系统的油流方向。

2、用途广泛，适用于一般工作机械、压铸机、压床、注塑机、船舶、产业车等。

3、安装尺寸符合*** 4401标准。

使用说明：

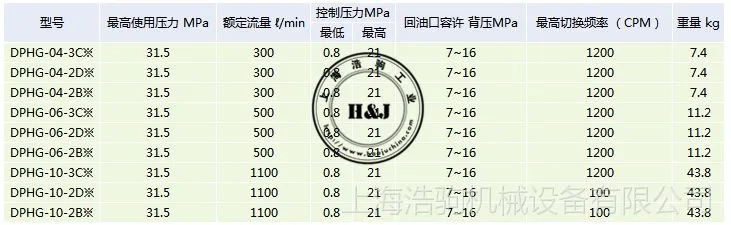

流量：

使用规格表以外之通路，请洽询朝田公司技术部。

安装方向：

无弹簧式，电磁换向阀轴线应水平安装，其他之形式***制。

安装面：

将电液换向阀之安装面，表面粗糙度加工至6.3S以内，平面度0.01mm以内。

无弹簧式：

使用无弹簧式（非机械式定位）在切换回路时，为防止电磁换向阀反向运动，请连续励磁（通电）。使用机械定位式在解除连续励磁时，应使T管单独连接。不单独接T管，共用管路则由于其他阀的换向产生压力冲击，可能致使电液换向阀反向。当共用管路时，在T管路中接入单向阀，或适当延长T配管的长度。

导压及泄油：

内部泄油时，其导压务必保持比泄油压力高0.45MPa以上，如果泄油管压力过高时，请使用外部泄油方式以确保换向阀动作之正确

C3,C5,C6,C60请使用外部导压及外部泄油型。如果必需使用内部导压型，请务必在油箱口引入0.45MPa以上的单向阀当阻抗。

T口配管：

T口中保险总是充满油液，依此进行配管。

连续加压

避开在高压下长时间换向，因为液体粘着现象会造成动作不良。电磁线圈的切换，务必一端通电，另一端断电，否则容易烧坏。
