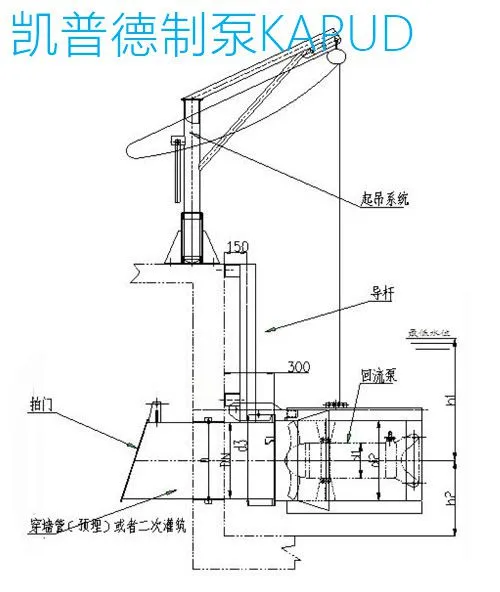

潜水回流泵安装图

（1）安装顺序：  穿墙管 → 导杆 → 吊架座  →  起吊架 → 手拉葫芦 → 起吊环链→ 回流泵（主机） → 电缆膨胀钩 → 电缆固定夹 → 拍门

 (2) 安装注意事项：

 (a)  预埋穿墙管时应将穿墙管上的定位销置于最上方，同时***穿墙管与回流泵接 触的法兰端面与水平面的垂直度（要求垂直度为0.15mm/m，用精度为0.05mm/m的框式水平仪检测）；***穿墙管与回流泵接触的法兰端面至墙壁的距离为300±1 mm。

 (b)  安装导杆时，应***导杆与水平面的垂直度（要求垂直度为0.3mm/m, 用精度 为0.05mm/m的框式水平仪检测），***导杆（空心方管）一中心面与穿墙管法兰端面平行,另一中心面过穿墙管轴心线；***导杆（空心方管）与穿墙管上定位销紧密接触（见图2）,待安装调试后焊死。

 (c)  在吊装回流泵时，应先选择回流泵吊梁上合适的起吊孔位置，***回流泵潜水 电机接线盒端上仰约3°~5°；再调整手拉葫芦挂钩在起吊架横梁上起吊孔的位置并旋转起吊架，直到回流泵安装至导杆后，起吊环链中心线与导杆中心线基本平行。这里可通过目测及尺测的方法测试。当回流泵沿导杆下滑与穿墙管法兰接触，起吊环链处于拉紧状态时，目测起吊环链中心线与导杆中心线是否在同一铅垂面上,用直尺测量导杆上端至吊环链的垂直距离及导杆下端至吊环链的垂直距离，误差应小于10mm，并***回流泵沿导杆缓缓下滑或吊起时无卡阻现象，沿导杆下滑后回流泵筒体法兰能与穿墙管法兰自动耦合。

 (d) 在吊装搅拌机时，起吊环链不得缠绕，手拉葫芦手拉链槽须正对起吊人。

 (e)  电缆的固定位置应适度，既不能过紧受力而损坏电缆，又不能过松造成电缆不 卷入叶轮中而损坏。电缆夹与电缆间配有橡胶保护套，电缆装夹后，应***电缆不得松脱。当电缆装夹出现夹不紧时，应在电缆外包箍胶带后再装电缆夹，以***电缆不会出现松脱现象。

 (f)  当安装完毕后，应在手拉葫芦挂钩在起吊架横梁上起吊孔的位置处作出明显标 记以便维修保养时装挂葫芦用。然后再拆下起吊环链，将其拉紧并固定在起吊架挂钩上，拆下手拉葫芦放入室内妥善保管。

3调试

   （1）启动前必须确认叶轮的旋转方向。在回流泵初次安装启动前，或每次重新安 装后，都应检查旋转方向。检查方法是：瞬间启动回流泵机，观察叶轮旋转方向是否与铭牌上指示的方向一致，如果旋转方向不一致，只需交换三相中任意两相线的位置。如果几台回流泵连在同一控制柜或端子箱上，各台回流泵必须单独进行检查。

（2） 合闸后，不能立即启动设备，应通过控制系统对回流泵进行自检，如发现有故障出现(电控柜上出现闪光报警或警报报警)，应检查并排除故障，然后方可点动，若电机不转，应迅速果断地拉闸，应检查并排除故障，以免损坏电机。

（3）设备启动后，应注意观察电机及线路电压表和电流表，若有异常现象，应立即停机查明原因，排除障碍后方能重新合闸启动。

（4）多台设备由同一台变压器供电时，不能同时启动，应依据由大到小逐台启动；停止时，应由小到大逐台停止。

（5）运行中电流监测：设备的电流不得超过铭牌上的额定电流，三相电流不平衡度，空载时不超过10% ，额定负载时不超过5% 。

（6）运行中电压监测：电源电压与额定电压的偏差不超过±5%，三相电压不平衡度不超过1.5% 。
