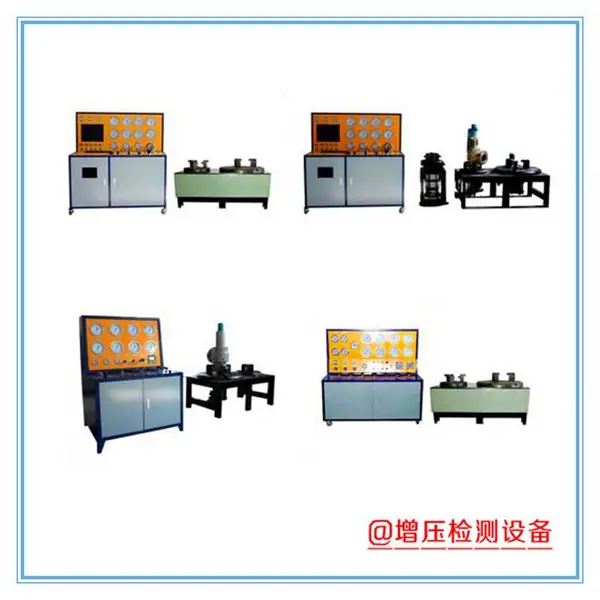

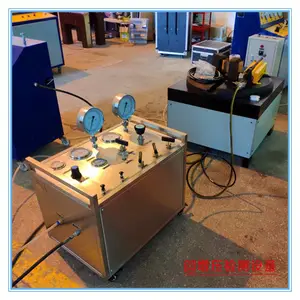

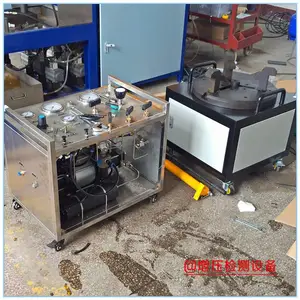

安全阀压力校验台 安全阀试验机0-40MPa

设备用于

管道爆破片、法兰式安全阀、螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀，弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。全国服务热线：王经理  手机18660149158  Q Q：2622536687 欢迎您的来电，或登录查看

操控方式

计算机控制

数显表辅助控制

技术参数
1.加压范围：0-32MPa，输出压力40MPa；
2.试验介质：空气/氮气；

3.测试压力输出：1路；

4.测试阀门口径：DN 25-200mm
5.压力控制精度：≤±1%F.S；
6.压力测量精度：0.4级压力表（可选更高压力等级）；
7.压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根据需求选择）

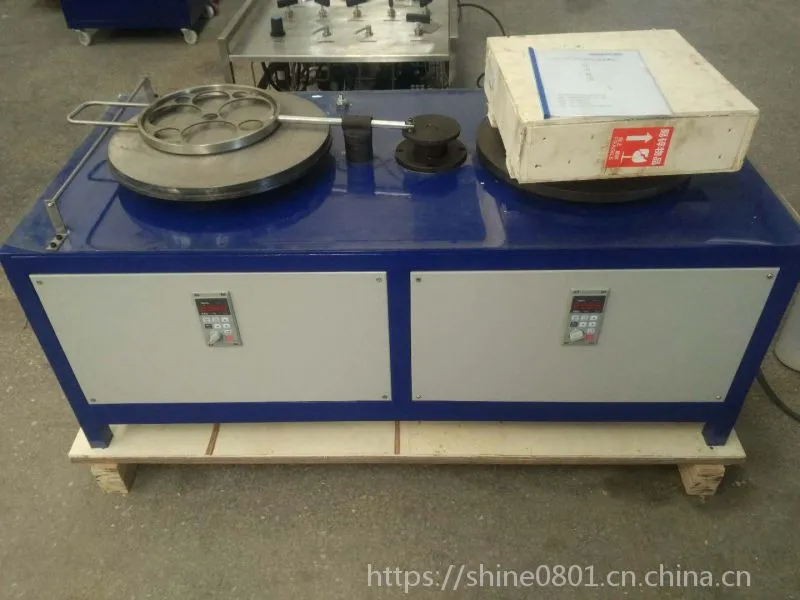

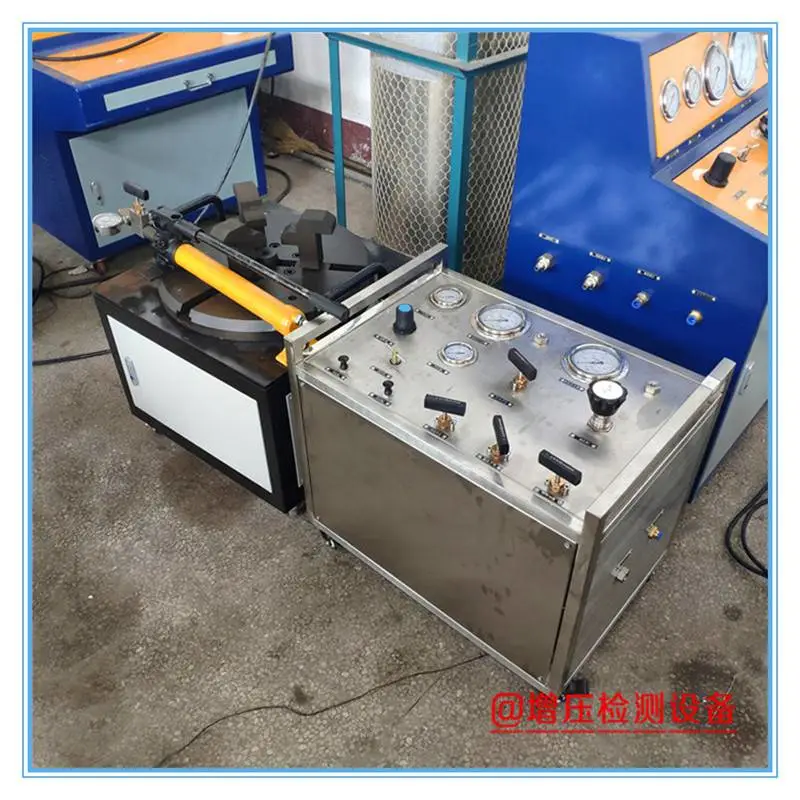

8.夹紧方式：液压油缸夹紧；
9.夹紧力输出范围：0-30吨；
10密封方式：卡盘密封圈密封；
11.驱动气源：≤7bar，耗气量：0.8标准立方米/分；
12.压缩空气质量要求：过滤精度：15μm；

安全阀校验台哪家好？

安全阀校验台的标准配置

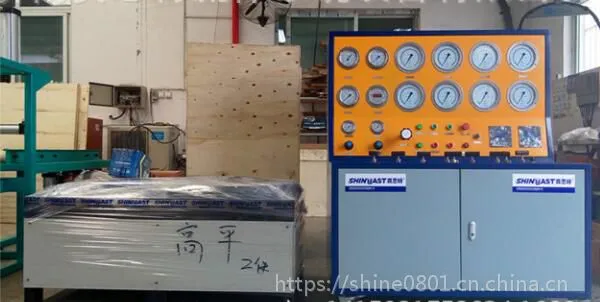

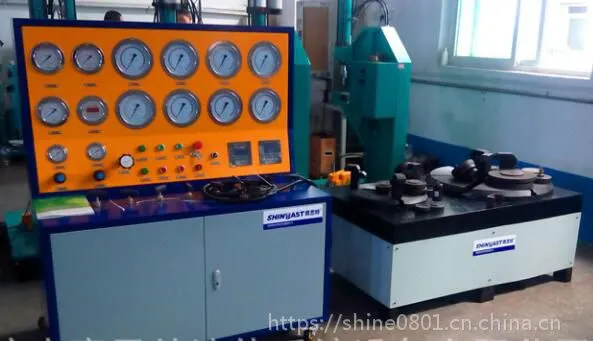

       安全阀校验台可分为数显表控制和计算机控制，数显表可实现 1）采集起跳压力、回座压力 2)保压时间、压力、压差设定 3）卡座的选择 4）夹紧力的选择 完全实现了半自动化检测，不同于其他厂家生产的手动控制型。而计算机控制型安全阀校验台采用美国NI公司数据采集软件，功能强大，性能稳定，整个实验过程可以在计算机上自动完成，可显示压力曲线，各试验参数可以自由设定，比如试验压力，保压时间，允许压降等。

主要功能

安全阀试验台是用高压空气为介质来检验安全阀的密封性能、起跳压力、回座压力等。

典型应用

弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。

技术参数：

 备注：

1、以上报价含17%税、运费及包装费。

2、交货期：款到后20-30个工作日发货。

3、质保一年，终生服务。

4、本产品外型及功能同国外同类产品。

 安全阀校核试验台技术方案

一、技术说明

1.设备型号

序号	设备名称	型号规格	单位	数量
1	安全阀校验台	SVT32-DN400	套    台	1










2．原理

赛思特安全阀校验台是按照国家对各种安全阀整定压力调整、整定压力检测、排放压力检测、回座压力检测及密封性检测等，结合实际工况条件进行设计、制造、试验的试验台，考核其压力安全性能，符合***对泄压阀的要求。

3．适用范围：

安全阀校验台(12-45bar) 整定压力调整、整定压力、排放压力、回座压力及密封性测试。

4．主要技术参数

序号	项目要求	性能指标		备注
1．	被试对象	安全阀
2．	参考标准	JBT 6441-2008 GB12241-2005 GB12242-2005
3．	功能	整定压力调整、整定压力检测、排放压力检测、回座压力检测及密封性检测
4．	试验介质	压缩空气
5．	驱动压力	压缩空气5-8bar
6．	耗气量	5.2m3/min
7．	整定压力	12-45bar		根据需要可以设定任意压力档
8．	压力精度	±0.5%FS
9．	介质温度	环境温度

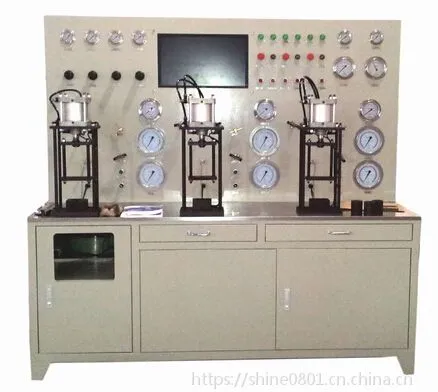

10．	同时试验工位	3工位		3路独立增压控制系统 1路试验配备4bar试验
11．	整个测试时间	150S		单工位
12．	试验曲线	实时显示
13．	控制方式	自动控制		采用美国NI软件，具有动态显示和自动记录保存试验压力、试验波形的功能，方便查询和打印输出。
14．	测试软件	控制软件	LabView
		报告形式	Microsoft Office Excel
