黑田科技平面磨床系列

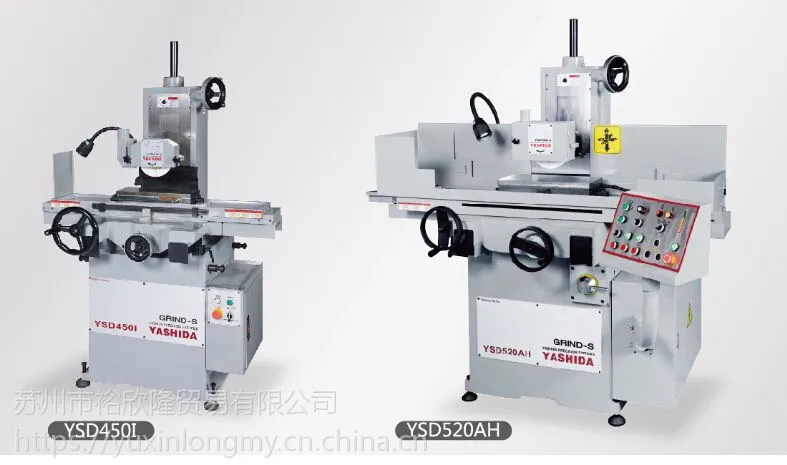

YSD-520AH

 YSD520H(左右自动）、YSD520AH(前后和左右自动)、YSD520NC(上下和前后左右自动)、YSD520CNC(全自动)

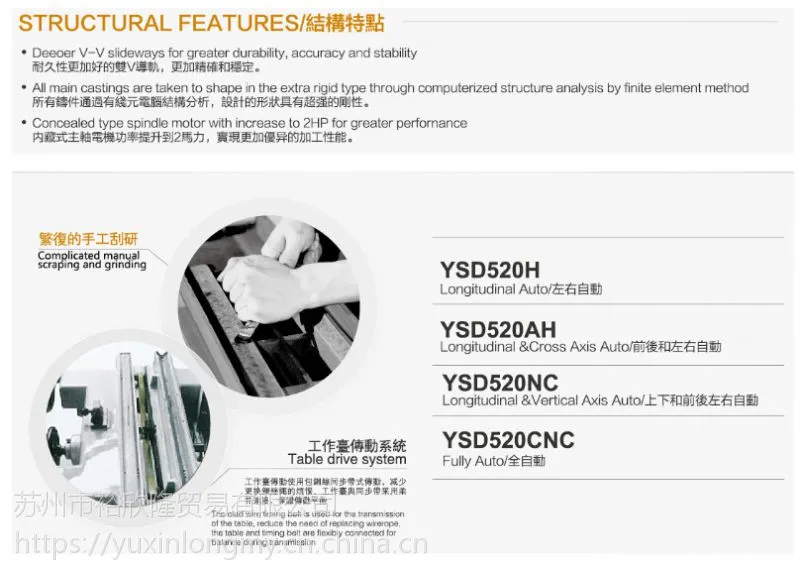

  结构特点
  耐久性更加好的双V导轨，更加***和稳定。
  所有铸件通过有线元电脑结构分析，设计的形状具有***的刚性。
  内藏式主轴电机功率提升到2马力，实现更加优异的加工性能。
  繁复的手工刮研
 立柱
  宽型设计和刚性十足的可对应重磨削的立柱，采用了双层壁构造
  砂轮轴
  采用了超精密向心止推滚柱轴承的圆筒形高性能单元组件式砂轮轴，扭力大，耐重成型切削，采用持久润滑脂密封，无需进行保养
  进给导向面
  前后的导向，V-V型结构扩大跨距，蜂巢中空结构变形能力强，精度恒定持久
  前后进给手柄
  由滚珠螺杆和高精度液压电机构成可靠的驱动构造。配有安全机构，***在自动进给过程中手动手柄无法转动，通过手柄的单次操作可进行手动
  构架/滑动座架/工作台
  充分保持了框架同幅度、滑动座架幅度，工作台的伸出部分控制在最小程度，实现全支撑抗变形能力强
  自由落差式自动润滑
  采用的是被推压到立柱上部的润滑油根据落差自动的向各异向面进行供油的方式。液压自然的保持稳定，导向面的油膜厚度也一直保持均匀。
  防尘/防水/排水对策
  砂轮头下的移动罩盖（追随砂轮头上下移动，防止研磨液和砂轮屑飞溅）、前后导向面的防尘盖等都承受苛刻的使用条件***各个部位
  工作台面及排水导管都具备充足的排水能力，即使使用大量的研磨油剂也没问题。

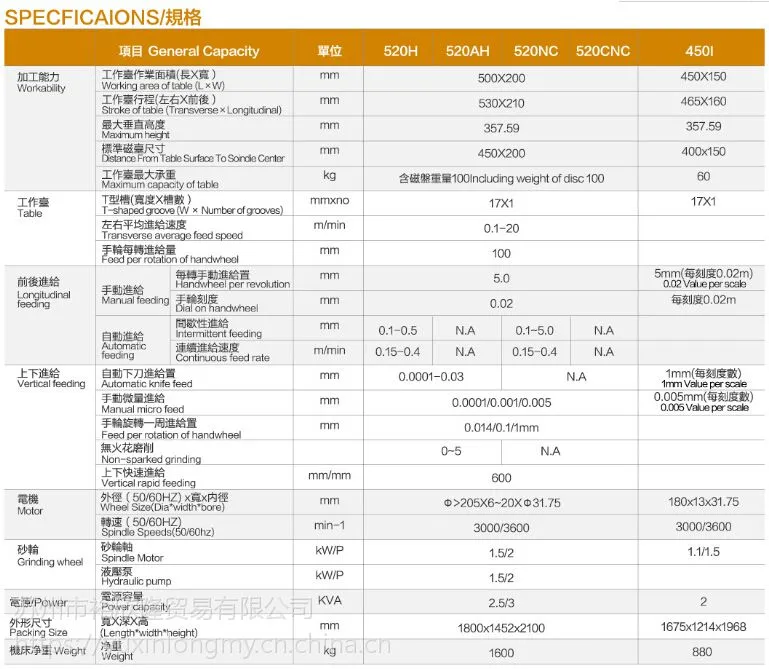

  产品参数
  项目 单位 520H 520AH 520NC 520CNC
  加工能力 工作台作业面积（长*宽） mm 500*200
  工作台行程（左右*前后） mm 530*210
  垂直高度 mm 357.59
  标准磁台尺寸 mm 450*200
  工作台承重 kg 含磁盘重量100
  工作台 T型槽（宽度*槽数） Mm*no 17*1
  左右平均进给速度 M/min 0.1-20
  手轮每转进给量 mm 100
  前后进给 手动进给 每转手动进给量 mm 5.0
  手轮刻度 mm 0.02
  自动进给 间歇性进给 mm 0.1-0.5 N.A 0.1-5.0 N.A
  连续进给速度 M/min 0.15-0.4 N.A 0.15-0.4 N.A
  上下进给 自动下刀进给量 mm 0.0001-0.03 N.A
  手动微量进给 mm 0.0001/0.001/0.005
  手轮旋转一周进给量 mm 0.014/0.1/1mm
  无火花磨削 0-5 N.A
  上下快速进给 Mm/mm 600
  电机 外径（50/60HZ）*宽*内径 mm Ф>205*6-20*Ф31.75
  转速（50/60HZ） Min-1 3000/3600
  砂轮 砂轮轴 Kw/p 1.5/2
  液压泵 Kw/p 1.5/2
  电源 电源容量 KVA 2.5/3
  外形尺寸 宽*深*高 mm 1800*1452*2100
  机床净重 净重 kg 1600
