变电型接地线概述：

变电线路型接地线由绝缘操作杆、导线夹、短路线、接地线、接地瑞子、汇流夹、接地夹。

（1）按照电压等级可分为：10KV接地线，35高压接地线，110KV接地线，220KV高压接地线，500KV高压接地线

（2）按照组成形式可分为：手握式接地线，平口螺旋式接地线

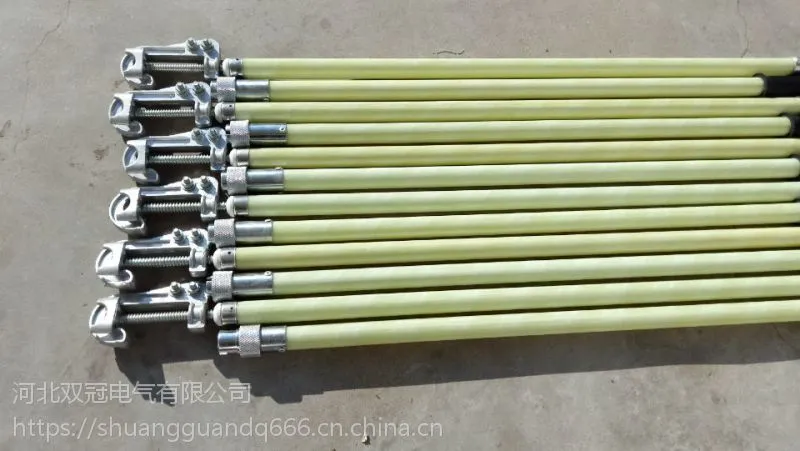

a) 平口螺旋式接地线

产品规格：JDX-NL-10KV 35KV 110KV 220KV 500KV

产品类型：平口螺旋式接地线

使用范围：变电母排，户内母排

接电夹型式：平口螺旋式接电夹

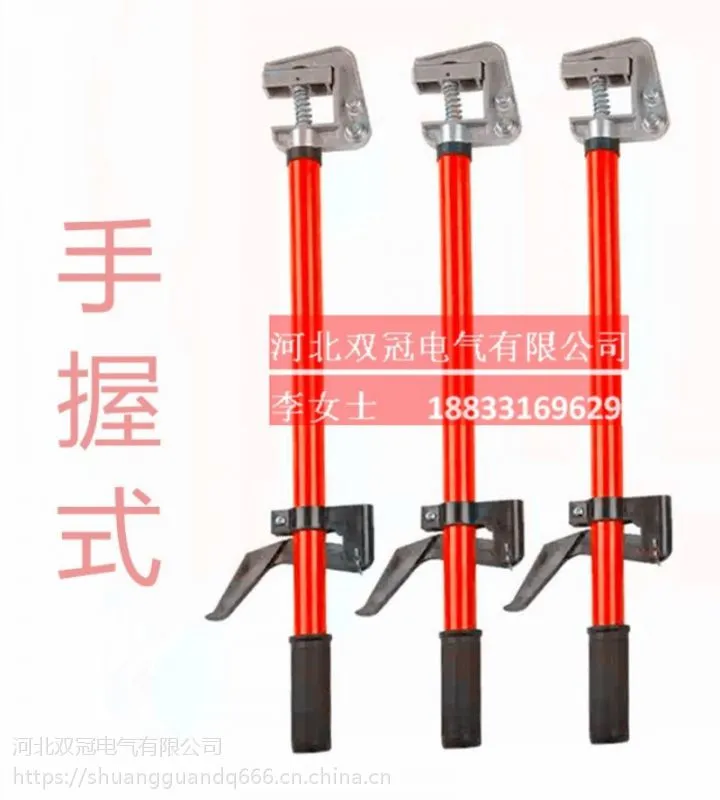

b) 手握式接地线

产品规格：JDX-NL-10KV

产品类型：手握式接地线

使用范围：变电母排，户内母排

接电夹型式：手握压紧式

2．变电母排型接地线作用：

用于线路和变电施工，为防止临近带电体产生静电感应触电或误合闸时***安全之用。

4．变电母排型接地线使用方式：

1、分相式：“接地线”每套三组，每组由导线端线卡、短路线和接地端线卡连接成一体。使用时分组进行操作。按规程规定先验电，确认已停电后，首先将接地端线卡，紧固在接地极上，然后按停电线路电压等级，选定操作棒，将导线端线卡挂在导线上。工作完毕，应先拆除导线端线卡，后拆除接地端线卡。

2、组合式：“接地线”由于电压等级不同，线卡组合形式及数量、导线长短也不相同，一般由三只导线端线卡，短路线、接地线及一只接地端线卡组成一份“接地线”。使用时按规程规定先验电，确认已停电后，将接地端线卡紧固在接地极上，然后按不同电压等级使用相应的操作棒将导线端线卡分别挂在导线上。（操作棒有固定式和折叠式）拆除时应先拆除导线端线卡，后拆除地线端线卡。

3、经受短路电流后，接地线应做报废处理。

5．变电母排型接地线制作工艺：

导线夹、接地夹是采用优质铝合金压铸成形；操作棒采用环氧树脂彩色管，绝缘性能好，强度高、重量轻、色彩鲜明、外表光滑；接地软铜线采用多股优质软铜线绞合而成，并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，铜线达到疲劳度测试需求，确保作业人员在操作中的安全。
