矿物电缆终端：

电缆在通电使用前，需采用一种***性的终端头将电缆与电气设备相接。终端有二种作用：一是使用电缆绝缘材料（氧气镁）与外界隔离起密封用途，二是将电缆连接到开关柜划是用电设备上起固定作用。因而终端头由二部构成：

密封部分：一般由黄罐（或热收缩管）、罐盖、密封材料和导体的绝缘套管所组成！

终端的构造

1、         终端封套：主要用于电缆进入开关柜、分支箱。它包括封套本体，压缩环，封套螺母，锁紧螺母。

2、         终端封端：终端的一部份，适用于多芯封套，用于密封电缆的端部，防止潮气进入，封端包括黄铜密封罐，封盖，导体绝缘管等部份组成，单芯封套如无特殊要求不配备黄铜密封罐及封盖

3、         接地铜片：使设备接地。

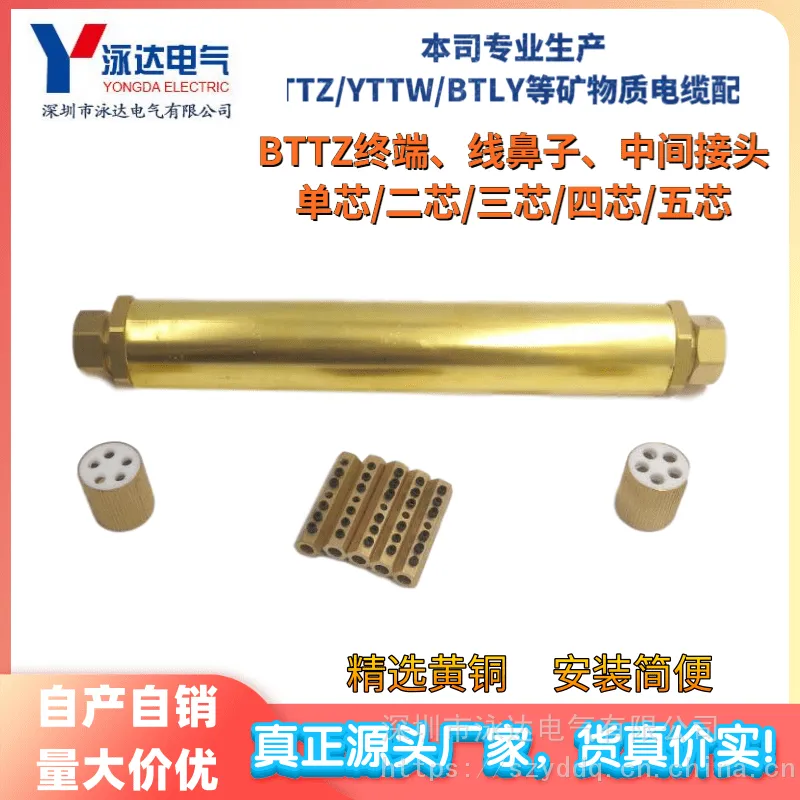

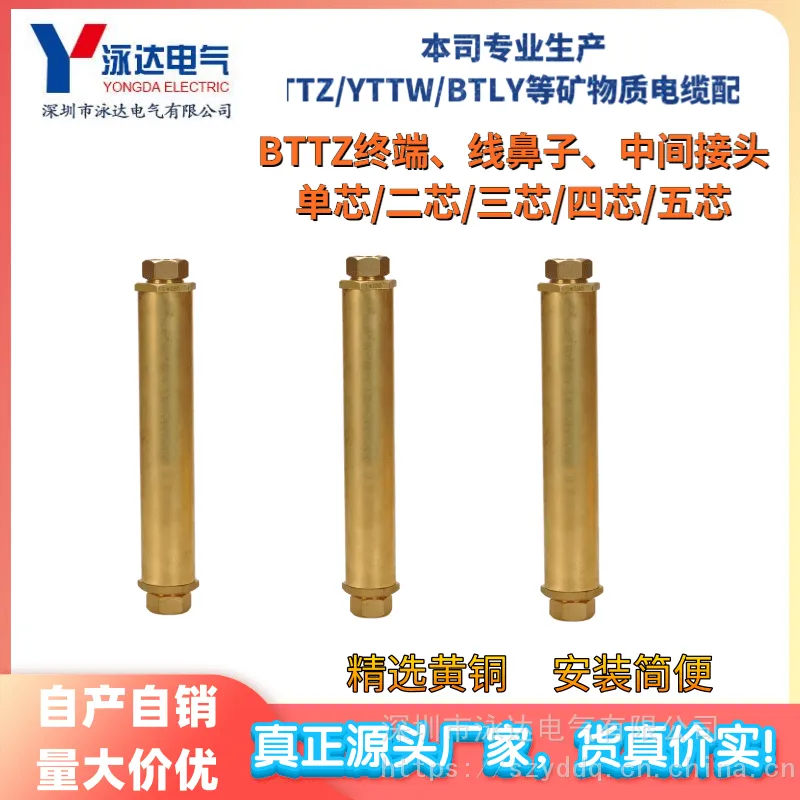

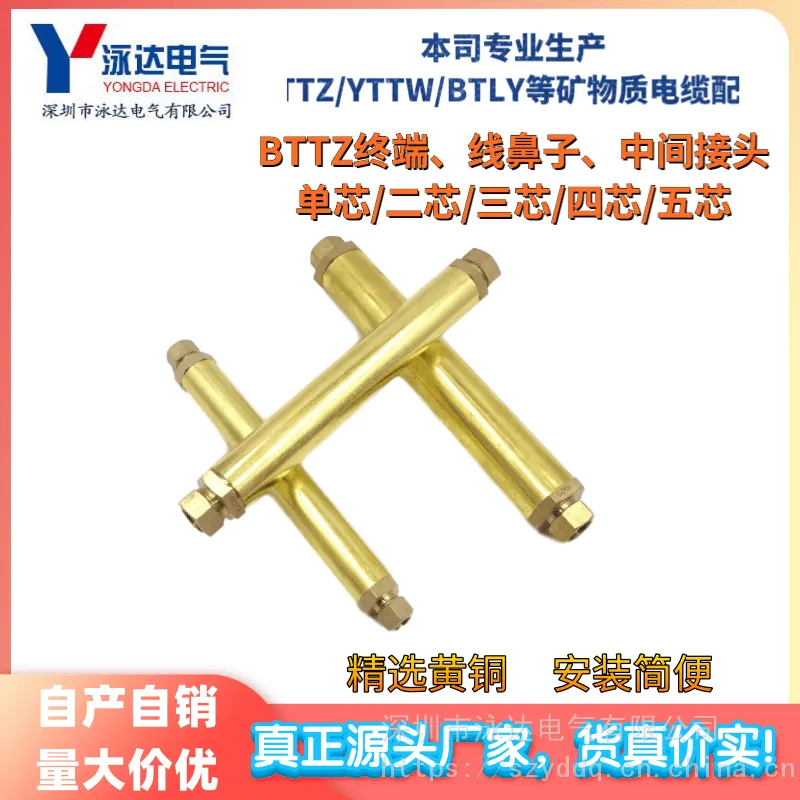

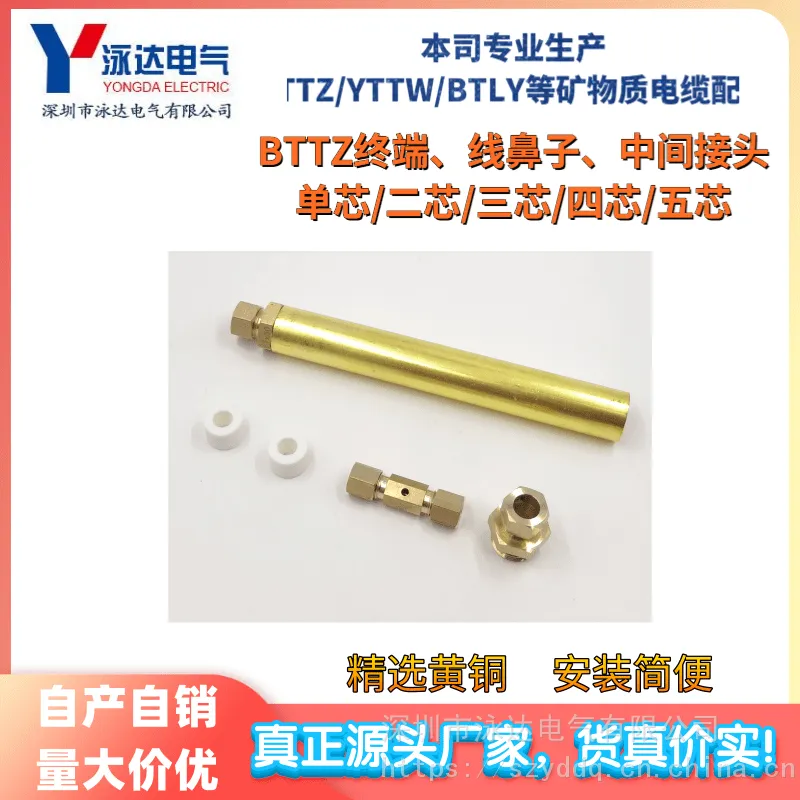

矿物质电缆中间连接器

由于矿物绝缘电缆生长度受电缆长度的限制，划放线过程中受不同电气回路电缆配备的影响，使得电缆敷设安装过程中，需采用中间连接器将二根相同规格电缆联在一起，以***满足线路长度的需要。该联接器的二端均由内螺纹无缝管、铜压接管和绝缘热缩收缩套管等配件所组成！

矿物电缆接线端子

电缆在安装过程中用于连接导体和控制柜接线柱或电源。它由压装螺母、压装斜快、端子本体构成！又称为矿物电缆线鼻子。

 矿物电缆接线端子（鼻子）有二种：

一、 压装型接线端子适应于35mm2以上电缆的连接：

二、 压接型接线端子适应于4-25mm2以上电缆的连接：

矿物质绝缘电缆安装施工方法：

1.   将电缆按所需长度先用管子割刀在上面割一道痕线（铜护套线不能割断），再用斜口钳将护套铜皮夹在钳口之间按顺时针方向扭转，以一步步地夹住户套铜皮的边并以小角度进行转动割离，直至割痕处！

2.   用清洁的干布***清除外露导线上的氧化镁绝缘料，然后将束头套在电缆上，并将黄铜封杯垂直拧在电缆护套铜皮上，开始时应用手束拧，并用束头在封杯上滑动来检查杯的垂直度。确真垂直后再用管丝钳夹住封杯的滚花座继续进行安装，直至虎护皮一端低于封杯内局部螺纹处！

3.   从约距电缆趟开端600mm处用喷灯火焰加热电缆，并将火焰不断地移向电缆敞开端，以便将水分排除干净，切记只可向电缆敞开端移动火焰，否则将会把水分驱向电缆内部！

4.   用欧姆表分测量一下芯与芯、芯与护套之间的绝缘电阻，若测量结果达到要求，测可以在封口杯内注入封口膏。注意封口膏应从一侧逐渐加入，不能太快，以便将空气排尽。等封口膏加满，在压上杯盖，接着用热缩套管把线芯套上，最后用欧姆表再测量一下绝缘电阻，如果绝缘偏低，则重新再做一次！
