| 类型：数字示波器 | 品牌：Tektronix/泰克 | 型号：MDO4054B-3 |
| 通道数：4 | 带宽：500MHz | 采样率：2.5GS/s |
| 记录长度：20Mk |
温馨提示：网上标价均不作为实际报价，如有需求请联系销售。谢谢！
联系人：陈先生/13928481806；微信与手机同步。
收/售各类二手仪器仪表，专业评估、上门现金收货。
收/售各类二手仪器仪表，专业评估、上门现金收货。
收/售各类二手仪器仪表，专业评估、上门现金收货。
我司专业经营各类二手进口仪器（销售、租赁业务），成色新，价格低，技术***、质量可靠、性能稳定的优良产品。长期承接销售、租赁、维修、回收二手***仪器,包括Agilent、HP、Anritsu、Advantest、R/S、/MARCONI等世界***的频谱分析仪、网络分析仪、信号源、无线电综合测试仪、手机综合测试仪、蓝牙测试仪、数字通讯测试、音频分析仪、电视信号发生器、TV信号发生器、数字示波器、数字万用表、光纤熔接机、LCR测试仪、GPIB卡,PCI-GPIB卡、GPIB-USB-B、调制度仪、蓝牙噪声分析仪、逻辑分析仪、功率计、辉度计/亮度计、等等二手高频通讯测试仪器仪表的销售及租赁业务。

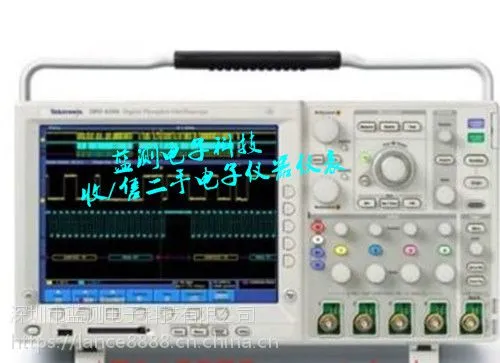

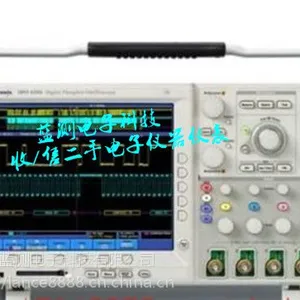

Tektronix泰克MDO4054B-3示波器
MD04000系列五机一体；时间相关的时域、频域、调制域的跨域分析；高性能宽带调制域分析。MDO4014-3示波器模拟通道4,模拟带宽100 MHz,数字通道16，RF 通道1，RF频率范围50 kHz – 3 GHz
混合域示波器
MD04000系列五机一体；时间相关的时域、频域、调制域的跨域分析；高性能宽带调制域分析。MDO4014-3示波器模拟通道4,模拟带宽100 MHz,数字通道16，RF 通道1，RF频率范围50 kHz – 3 GHz
MD04000 系列混合域示波器选型表
| 型号 | 模拟通道 | 模拟带宽 | 模拟采样率 | 记录长度 | 数字通道 | RF 通道 | RF频率范围 |
| MDO4014-3 | 4 | 100 MHz | 2.5 GS/s | 20 M | 16 | 1 | 50 KHz – 3 GHz |
| MDO4034-3 | 4 | 350 MHz | 2.5 GS/s | 20 M | 16 | 1 | 50 KHz – 3 GHz |
| MDO4054-3 | 4 | 500 MHz | 2.5 GS/s | 20 M | 16 | 1 | 50 kHz – 3 GHz |
| MDO4054-6 | 4 | 500 MHz | 2.5 GS/s | 20 M | 16 | 1 | 50 kHz – 6 GHz |
| MDO4104-3 | 4 | 1 GHz | 5 GS/s | 20 M | 16 | 1 | 50 kHz – 3 GHz |
| MDO4104-6 | 4 | 1 GHz | 5 GS/s | 20 M | 16 | 1 | 50 kHz – 6 GHz |
MD04000 系列混合域示波器 主要性能指标
* 4 条模拟通道
* o 500 MHz 或1 GHz 带宽型号
* 16 条数字通道
* o MagniVu? 高速采集技术，提供了60.6 ps 的精细定时分辨率
* 1 条RF 通道
* o 50 kHz - 3 GHz 或50 kHz - 6 GHz 频率范围
o ≥1 GHz 的超宽捕获带宽
* 标配无源电压探头，3.9 pF 电容负荷和500 MHz 或1 GHz模拟带宽
混合域分析
* 在一台仪器中以时间相关方式采集模拟信号、数字信号和RF信号
* Wave Inspector?旋钮，可以从时域和频域中简便地浏览时间相关数据
* 从RF 输入中导出幅度、频率和相位随时间变化波形
* 可以选择频谱时间，发现和分析RF 频谱怎样随时间变化-甚至在停止采集时
频谱分析
* 专用前面板旋钮，用于经常执行的任务
* 自动峰值标记，识别频谱峰值的频率和幅度
* 手动标记，实现非峰值测量
* 轨迹类型包括：正常轨迹，平均轨迹，保持轨迹，最小保持轨迹
* 检测类型包括：+Peak，-Peak，平均值，样点
* 频谱瀑布图显示，简便地观察和了解缓慢变化的RF 现象
* 自动测量包括：通道功率，邻道功率比(ACPR)，占用带宽(OBW)
* 触发RF 功率电平
* 触发频谱分析或自由运行频谱分析
易用性特点
* 明亮的10.4 英寸(264 mm) XGA 彩色显示器
* 体积小，重量轻：深仅5.8 英寸(147 mm)，重仅11 磅(5 公斤)
连接能力
* 前后面板各两个USB 2.0 主控端口，迅速简便地存储数据、打印及连接USB 键盘
* 后面板USB 2.0 设备端口，简便地连接电脑或直接打印到PictBridge?兼容打印机上
* 集成10/100/1000BASE-T 以太网端口，实现联网。视频输出端口，把示波器画面导出到监视器或投影仪上
选配串行触发和分析
* 串行协议触发、解码和搜索I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553, 和I2S/LJ/RJ/TDM
选配应用支持
* ***RF 触发
* 电源分析
* 极限和模板测试
* HDTV 和自定义视频分析
泰克隆重推出混合域示波器
泰克日前隆重推出世界上***个混合域示波器。您有史以来***次能够捕获时间相关的模拟信号、数字信号和 RF 信号，在系统级全面了解被测器件的特点。您可以一目了然地同时看到时域和频域信号，观察任何时点上的RF 频谱，看到频谱怎样随时间或随器件状态变化。您可以使用一台仪器迅速高效地解决最复杂的设计问题。
MDO4000 与行业标准MSO4000 采用相同的设计平台。您现在可以使用一台仪器同时查看时域和频域信号，而不必寻找和再学习频谱分析仪。但是，MDO 的强大功能远不只是像频谱分析仪那样简单地观察频域，它的真正实力在于，它能够把频域中的事件与导致事件的时域现象关联起来。
在RF 通道和任何模拟或数字通道同时启动时，示波器画面会分成两个视图。画面上半部分是时域的传统示波器显示，画面的下半部分是RF 输入的频域显示。注意频域显示并不是仪器中模拟通道或数字通道简单的FFT，而是从RF 输入采集的频谱。频域窗口显示的频谱来自于时域视图中短橙色条表明的时间周期，称为频谱分析时间。在MDO4000 系列中，可以在采集数据中移动频谱分析时间，考察RF频谱怎样随时间变化。在仪器实时运行或在停止采集时，都可以进行这一操作。
特点 | MDO4054-3 | MDO4104-3 | MDO4054-6 | MDO4104-6 |
模拟通道 | 4 | |||
带宽 | 500 MHz | 1 GHz | 500 MHz | 1 GHz |
采样率(1-2 通道) | 2.5 GS/s | 5 GS/s | 2.5 GS/s | 5 GS/s |
采样率(3-4 通道) | 2.5 GS/s | |||
数字通道 | 16 | |||
RF 通道 | 1 | |||
频率范围 | 50 kHz - 3 GHz | 50 kHz - 6 GHz | ||
实时捕获带宽 | ≥1 GHz | |||
跨度 | 1 kHz - 3/6 GHz in a 1-2-5 顺序 | |||
解析带宽 | 20 Hz - 10 MHz in a 1-2-3-5 顺序 | |||
参考电平 | -140 dBm to +30 dBm in steps of 5dBm 步长 | |||
垂直量程 | 1 dB/div to 20 dB/div in a 1-2-5 顺序 | |||
垂直位置 | -10 divs to +10 divs | |||
垂直度量单位 | dBm, dBmV, dBμV, dBμW, dBmA, dBμA | |||
显示的平均噪声电平(DANL) | 50 kHz - 5 MHz: <-130 dBm/Hz (<-134 dBm/Hz 典型值) 5 MHz - 3 GHz: <-148 dBm/Hz (<-152 dBm/Hz 典型值) 3 GHz - 6 GHz: <-140 dBm/Hz (<-143 dBm/Hz 典型值) | |||
杂散响应 | ||||
二阶和三阶谐波失真(>30 MHz) | <-55 dBc (<-60 dBc 典型值) | |||
二阶互调失真 | <-55 dBc (<-60 dBc 典型值) | |||
三阶互调失真 | <-60 dBc (<-63 dBc 典型值) | |||
其它模数转换杂散信号 | <-55 dBc (<-60 dBc 典型值) | |||
映像和IF 抑制 | <-50 dBc (<-55 dBc 典型值) | |||
残余响应 | <-78 dBm | |||
示波器通道到RF 通道串扰 | ≤1 GHz 输入频率: 从参考电平<-68 dB >1 GHz - 2 GHz 输入频率: 从参考电平<-48 dB | |||
2 GHz CW 时相噪 | 10 kHz: <-90 dBc/Hz, <-95 dBc/Hz (典型值) 100 kHz: <-95 dBc/Hz, <-98 dBc/Hz (典型值) 1 MHz: <-113 dBc/Hz, <-118 dBc/Hz (典型值) | |||
电平测量不确定度 (+10 dBm to -50 dBm输入电平) | 20 °C - 30 °C: <±1 dB (<±0.5 dB 典型值) 超出工作范围时: <±1.5 dB | |||
残余FM | 100 ms 中≤ 100 Hz 峰峰值 | |||
工作输入电平 | ||||
平均连续功率 | +30 dBm (1 W) | |||
损坏前DC 电压 | ±40 V DC | |||
损坏前功率(CW) | +33 dBm (2 W) | |||
损坏前功率(脉冲) | +45 dBm (32 W) (<10 μs 脉宽, <1% 占空比, ≥ +10 dBm参考电平) | |||
功率电平触发 | ||||
频率范围 | 1 MHz - 3 GHz | 1 MHz - 6 GHz | ||
幅度范围 | +30 dBm to -40 dBm | |||
极限 | CF 1 MHz - 3.25 GHz: 从参考电平-35 dB CF >3.25 GHz: 从参考电平-15 dB | |||
最小脉冲时间周期 | 10 μs 开点时间，10 μs 最小稳定闭点时间 | |||
RF 到模拟通道偏移 | <5 ns | |||
频域轨迹类型 | 正常，平均，Max Hold, Min Hold | |||
时域轨迹类型 | 幅度随时间变化，频率随时间变化，相位随时间变化 | |||
检测方法 | +Peak, -Peak, Average, Sample | |||
自动标记 | 根据用户可调节门限和漂移值确定1-11 个峰值 | |||
手动标记 | 两个手动标记，指明频率、幅度、噪声密度和相噪 | |||
标记读数 | 值或相对值 | |||
