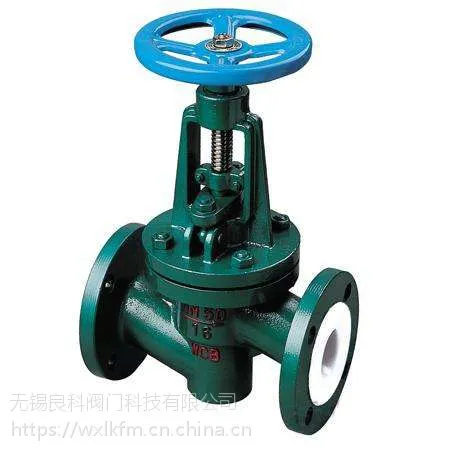

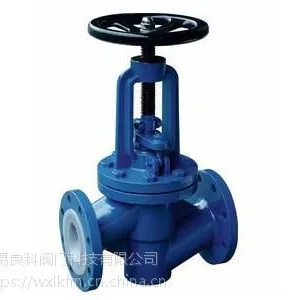

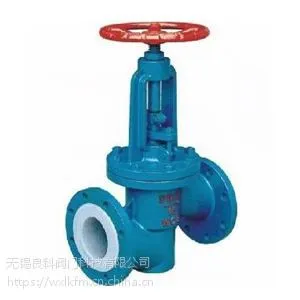

• 衬氟截止阀



衬氟截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

基本概述

衬氟截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

衬氟截止阀

衬氟截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

高压截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

衬里材料

聚全氟乙烯 FEP (F46)

适用介质：

任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。

使用温度：

-85~150

特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性

高，有极好的耐候性和辐射性。

聚三氟乙烯 PCTEF (F3)

适用介质：

各种有机溶剂，无机腐蚀液(氧化性酸类)

使用温度：-195~120

特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些

聚丙烯： RPP

适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。

使用温度：-14~80

特点：最轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。

聚氟乙烯: 硬质)PVC

适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。

使用温度：0-55

特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接

及粘合，价格较低。

聚四氟乙烯 PTFE(F4)

使用介质：强酸，强碱，强氧化剂等。

使用温度：-200~180

特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。

聚偏氟乙烯 PVDF(F2)

使用介质：耐大多数化学药品和溶剂，

使用温度：-70~100

特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，特 点是韧性好，易成型。

聚烯烃：PO

适用介质： 各种浓度的酸碱盐及某些有机溶剂。

使用温度：-58~80

特点：是目前世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。

结构特点

与闸阀相比,截止阀的结构较简单,制造与维修都较方便。

密封面不易磨损、擦伤,密封性较好、寿命长。

启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。

阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。

截止阀有三种结构形式:直通式、直流式、角式,其中直通式最为常用.角式可以安装在管路系统的拐角处,直流式流阻是截止阀中最小的。

根据用户需求配置气动、电动装置,满足遥控和程控的需要。

更换零件衬里材质可适用于各种介质。

产品用途

适用在负五十摄氏度到一百五十摄氏度的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上。
