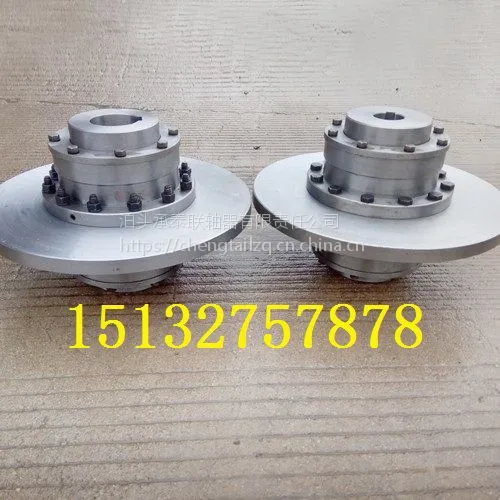

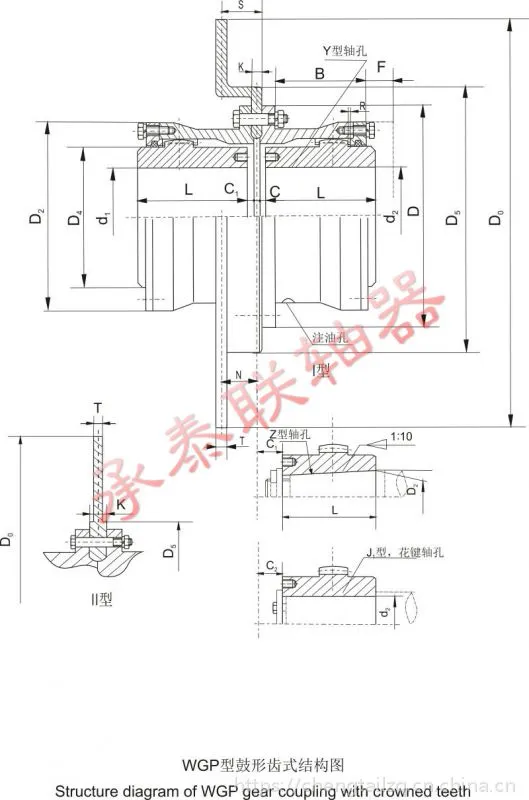

WGP型带制动盘鼓形齿联轴器，该联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套，在左轴套的端部设置有鼓形齿，套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合，右轴套的端部设置有连接法兰，连接法兰与联接套通过穿接螺栓连接固定，一个制动盘被夹持固定在连接法兰和联接套之间。带制动盘鼓形齿式联轴器结构简单、安装方便，制动盘与右轴套刚性连接，制动过程中的制动负荷和振动由右轴套承担，因而不会对鼓形齿的啮合性能造成损害，同时制动盘自身的稳定性也大大提高，***了运行的可靠性。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。

鼓形齿式联轴器的热处理和机械加工要求：锻造后热处理：锻件锻后应进行预热处理，以改善组织和可加工性。粗加工：锻件性能热处理前应进行粗加工，留最小加工余量。性能热处理：锻件应进行淬火和回火，以达所要求的性能。性能热处理后的机加工：机械性能合格后，锻件加工到需方提供的图样所规定的尺寸和表面粗糙度。鼓形齿式联轴器是由内齿和外齿相互撮合发生扭矩力带动轴转动，一般有鼓型齿轮及直齿轮两种结构型式。齿式联轴器齿轮按标准在粗加工后需要进行调制渗碳处理在精加工，齿轮一般由数控滚齿机及数控插齿机配合加工完成。齿轮加工好后在进行齿轮局部高频淬火，这样整套加工工艺基本完成。齿式联轴器在安装时需要进行调试，其齿轮之间要注入黏油或黄油，这样能***联轴器齿轮更好的接触。

    齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。
齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工 作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓 形齿式联轴器角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。
