盖板产生背景

城市乡村建设及改造工程

市政建设及改造工程

环保安全的材料

现场施工安全快捷经济适用

水泥盖板厂家供应产品

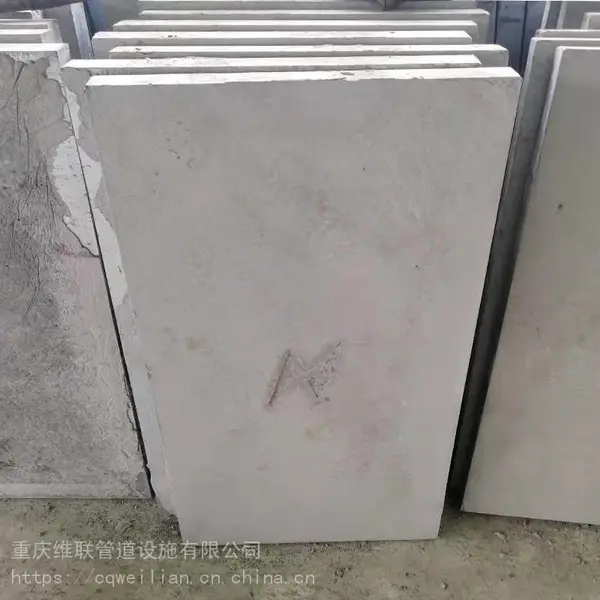

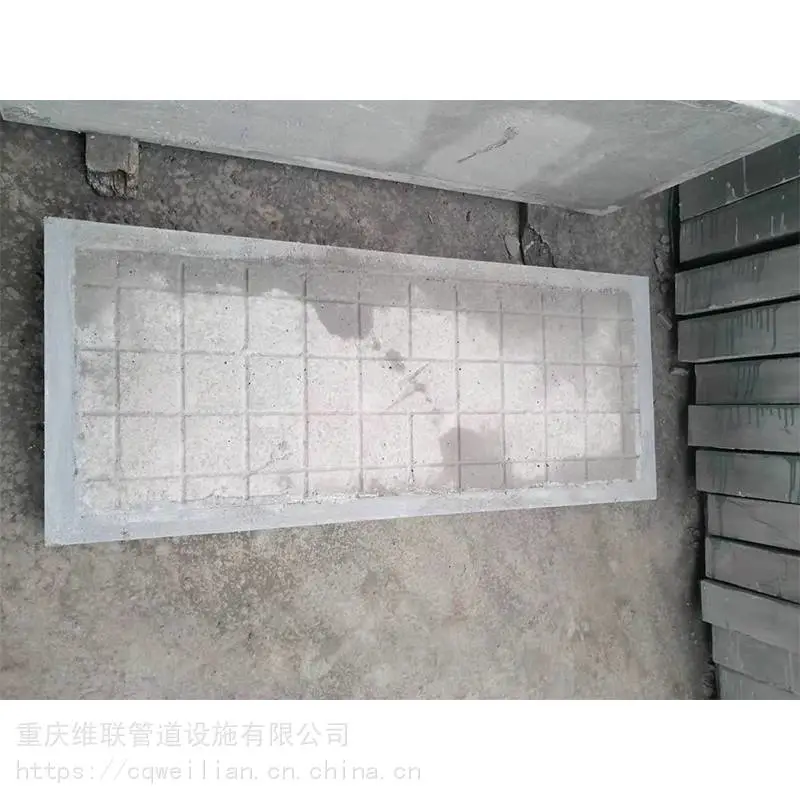

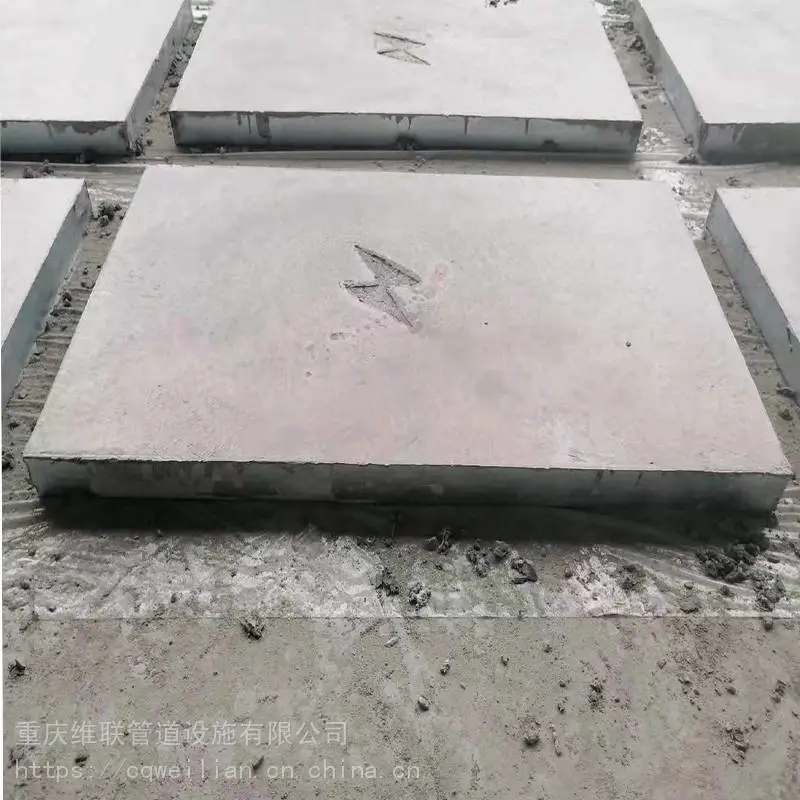

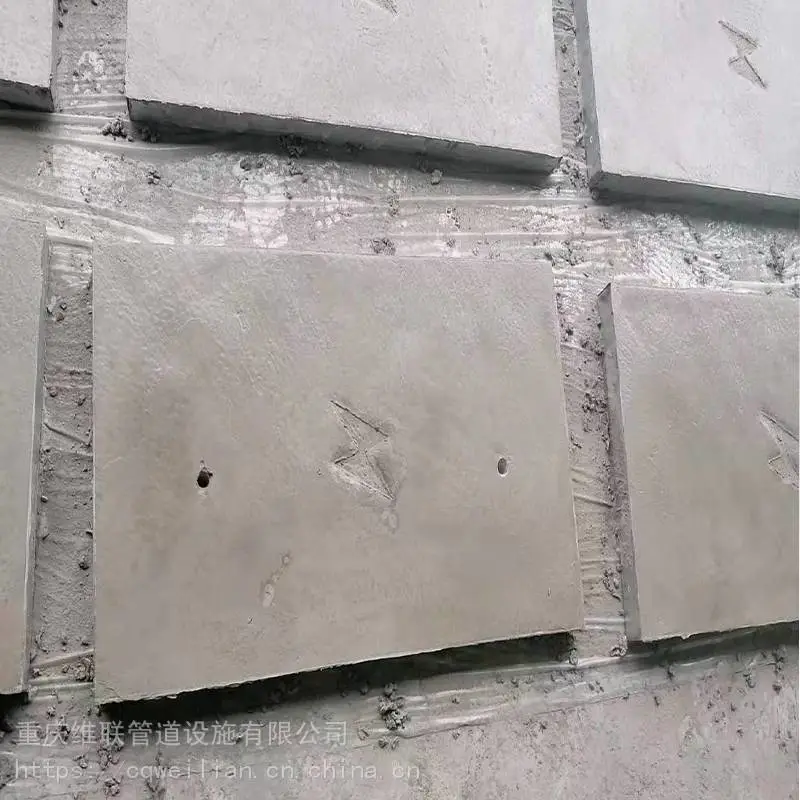

普通钢筋混凝土电缆沟盖板,钢钎维电缆沟盖板,角铁包边混凝土电缆沟盖板,槽钢包边混凝土电缆沟盖板,镀锌角铁包边盖板,镀锌槽钢包边盖板,防电缆沟盖板等

分类

重型水泥盖板

小型车经过的水泥盖板，配筋在10~18厘，采用C30混凝土预制，建议采用双层钢筋笼结构。

超重型水泥盖板

大型车经过的水泥盖板，配镜在16~22厘，采用C30以上的混凝土预制，采用双层钢筋笼结构。

包边水泥盖板

角铁包边水泥盖板、槽钢包边水泥盖板、不等边角铁包边水泥盖板、镀锌包边水泥盖板。

防盗水泥盖板

用于电力电缆工程中为防止昂贵的电缆线被盗而设计的。

执行标准：

按照《电力建设施工质量验收及评定规程第1部分：土建工程》DL/T5210.1-2005第10.4有关条款进行质量检查和评定,主要质量标准有：

沟道盖板钢边框：长度偏差正负3mm;宽度偏差正负3mm;对角线差小于或者等于3mm。

沟道盖板：长度偏差正负5mm;宽度偏差正负5mm;厚度偏差正负3mm;对角线偏差小于或者等于5mm;表面平整度偏差小于或者等于5mm。

压力测试标准：

采用微机电液伺服控制器,自动加载,驱动液压缸,负荷传感器检测试件的试验力。能稳定,可靠,数据检测准确。符合国家GT/T2611《试验机通用技术条件》,国家计量检定规程JJG139《拉力,压力和试验机》标准。

重量计算

宽度*长度*高度*2400kg

列如：

500mm*1000mm*100mm的水泥盖板重量：

0.5（米）*1（米）*0.1（米）*24=120kg

列如：

600mm*1200mm*120mm的水泥盖板重量：

0.6（米）*1.2（米）*0.12（米）*2400=207kg

列如：

500mm*2000mm*200mm的水泥盖板重量：

0.5（米）*2（米）*0.2（米）*2400=480kg

水泥角钢盖板重量

案列一

案列二

圆形

300/400/500/600/700/800/1000

单价50元/平米

宽度（mm）

长度（mm）

高度（mm）

吨位

单价（元）

备注

特点

1、 外形美观：线条简捷，银色外表，现代潮流。

2、 -佳排水：漏水面积达83.3%，是铸铁的两倍多。

3、 热浸镀锌：防锈力强，免维护及更换。

4、 防盗设计：盖与框用铰联接，防盗，安全，开启方便。

5、 节省投资：大跨，重载时，比铸铁价低且节省被盗或压碎更换的费用。

6、 高强度：强度和韧性远高于铸铁，可用于码头，机场等大跨度和重载荷的环境。

7、 规格多：满足不同环境、载荷、跨度、尺寸及形状所需。

电缆沟类型

（1）直埋电缆沟

直埋电缆沟是在自然地面上开挖沟槽，开挖深度为电缆上的混凝土预制盖板到自然地面距离大于800mm以上，电缆间距满足设计规程，数量及层数根据具体场地确定。混凝土盖板下电缆周围回填粗砂，混凝土盖板上可用开挖土进行回填。所需材料为混凝土预制板或红砖、粗砂。

（2）电缆隧道

电缆隧道是首先开挖沟槽后支模、绑扎钢筋、浇筑混凝土、隧道周边回填。隧道整体在地面以下。

（3）电缆沟道

电缆沟道是开挖沟槽后支模、绑扎钢筋、浇筑混凝土、对沟道周边回填，电缆敷设后沟道上扣钢筋混凝土盖板。沟道出地面约150mm左右。

（4）电缆穿管

电缆穿管是首先开挖沟槽后支模、排管、绑扎钢筋、浇筑混凝土、沟道侧边回填。

（5）变电用电缆隧道

电缆隧道是首先开挖沟槽后支模、绑扎钢筋、浇筑混凝土、隧道周边回填。隧道露出地面约150mm左右。

（6）地下电缆沟

地下电缆沟开挖基槽后支模、绑扎钢筋（沟道高度小于800mm的不需要配筋）、浇筑混凝土。沟道周边回填，电缆敷设后沟道上扣钢筋混凝土盖板。有采用无机复合盖板的。沟道出地面约150mm左右。

（7）地上电缆沟

地上电缆沟是将场地平整到标准标高后用碎石夯实，对预制好的沟道支墩、沟道梁、槽型底板、沟盖板进行组装。沟道宽度可以做到800mm，沟支墩底面落在室外地坪上，整个沟道高出地面约250mm左右。有的地区为减少预制工程量将间隔的混凝土底板改成钢筋。

（8）预制无机混凝土成品地上电缆槽沟

预制无机混凝土成品地上电缆槽沟是现场将电缆沟基层做好。基层有碎石、素混凝土两种。将购买的成品电缆槽沟在基层上组装即可。

（9）预制钢结构成品地上电缆槽沟

预制钢结构成品地上电缆槽沟此成品沟叫地上钢结构槽盒更准确。开关场区内完成碎石硬覆盖之后（国网公司要求所有配电装置场地采用碎石进行硬覆盖）按一定间距打上预制钢管支撑桩，将成品预制钢结构电缆槽盒组装到预制桩上。

盖板运输注意事项

运输时应考虑盖板受力方向,盖板反向受力,容易造成盖板断裂。将盖板搁在电缆沟上,电缆沟两头采用经纬仪每20米左右***。拉线调整盖板顺直及平整度。盖板搁点底部搁3mm厚橡胶皮垫,用以调整盖板的稳定及表面平整度。
