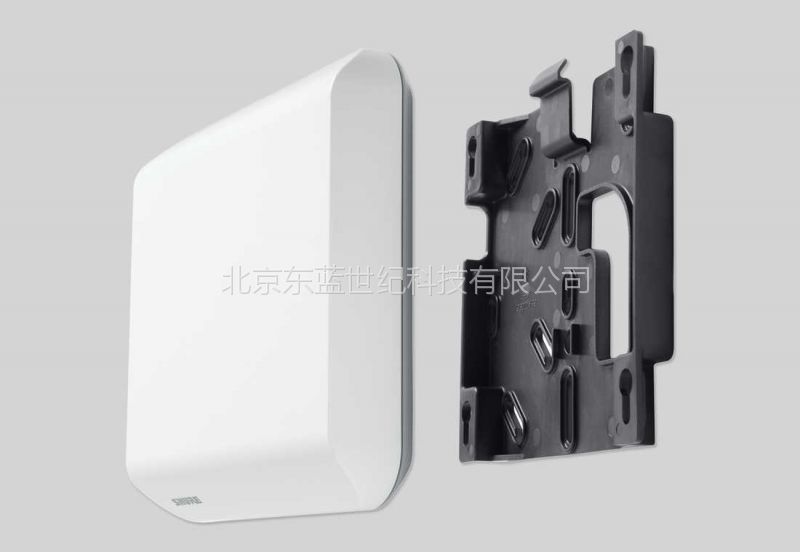

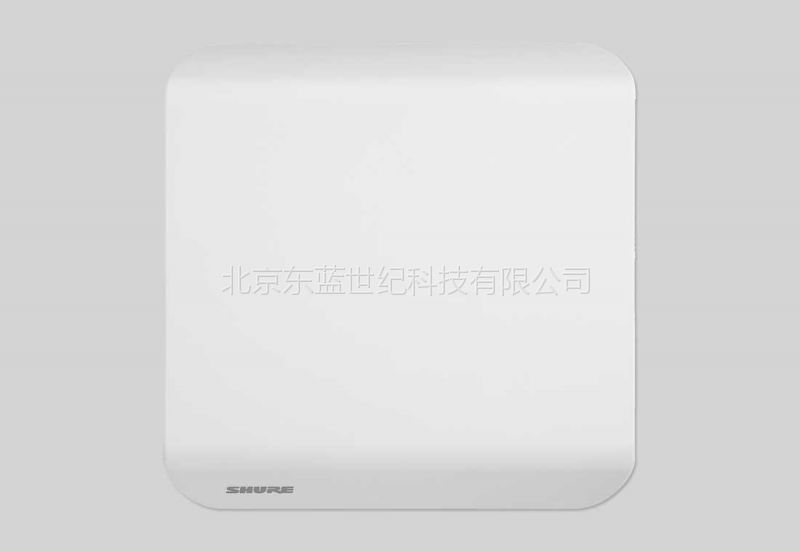

UA864天线提供宽频射频覆盖，采用小巧的封闭设计，方便固定于墙壁或天花板。 中性白色外壳使天线与企业或教室的环境相融合，并且可以上色，从而搭配不同的室内配色。 四档可选增益开关具有衰减和增益设置，可以根据接收机的距离和馈线长度对天线性能加以优化。

功能

• 宽频UHF频率范围确保兼容多数接收机

• 高达100度的覆盖频率范围（3dB带宽，视地区而定）

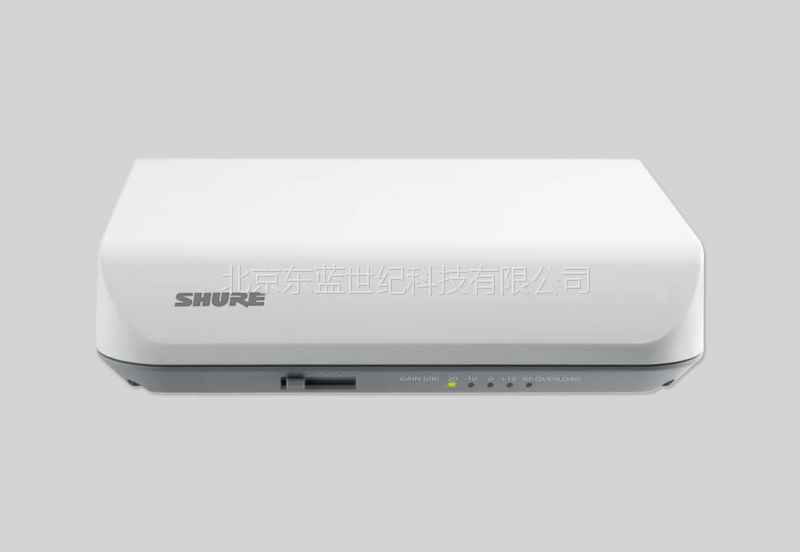

• 四档射频增益开关，带衰减/增益调整(-20, -10, 0, +10 dB)

• 附用于平面的BNC线缆或穿墙式布线线缆

• 小巧的设计

• 可安装于金属表面

• 外壳为中性白色，可上色

更多技术规格

插头类型
BNC母接头

阻抗
50 Ω

电源要求 [1]
10-15 V DC偏置（同轴连接），75 mA

射频频率范围
UA864LO: 470–698 MHz
UA864HI: 530–790 MHz
UA864A: 650–952 MHz

接收模式（中心频率为3dB带宽）
UA864LO: 100 度
UA864HI: 95 度
UA864A: 90 度

三阶过载交调截点
>30 dBm

天线增益（轴上，中心频率增益设置为0dB）
UA864LO: 2.5 dBi
UA864HI: 3.0 dBi
UA864A: 5.5 dBi

信号增益（±1 dB，可切换）
+10 dB, 0 dB, ?10 dB, ?20 dB

射频过载LED阈值
?15 dBm

尺寸
176 x 176 x 51 mm （宽x高x深）

重量
487克（17.2盎司）

工作温度范围
?7°C (20°F) 至 49°C (120°F)

存储温度范围
?29°C (-20°F) 至 74°C (165°F)

[1]?20, ?10 和 0 dB设置无需电源
