| 加工定制:是 | 品牌:联源 | 型号:GBL1100*4000 |
| 输送能力:100t/h | 功率:5.5KW | 类型:链板输送机 |
| 输送距离:4m | 外形尺寸:5.2m | 重量:7800kg |
| 适用领域:采石场 | 规格:GBL1100*4000 |

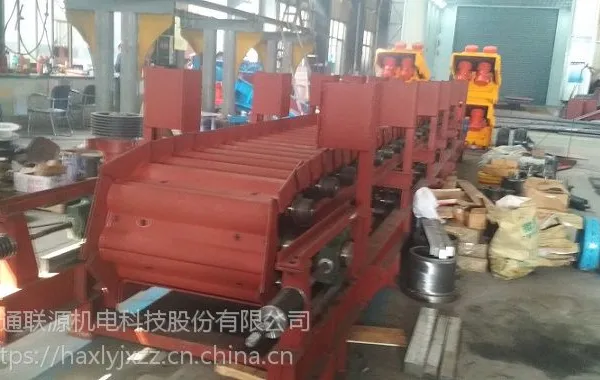

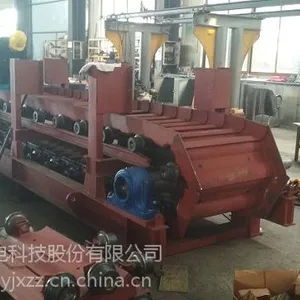

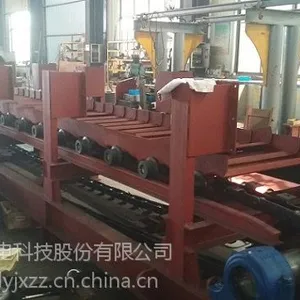

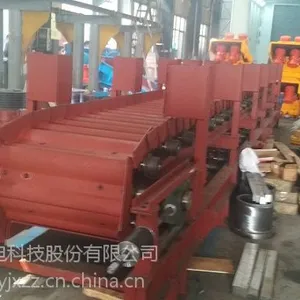

板式给料机五大组成部分之四:从动链轮及拉紧装置

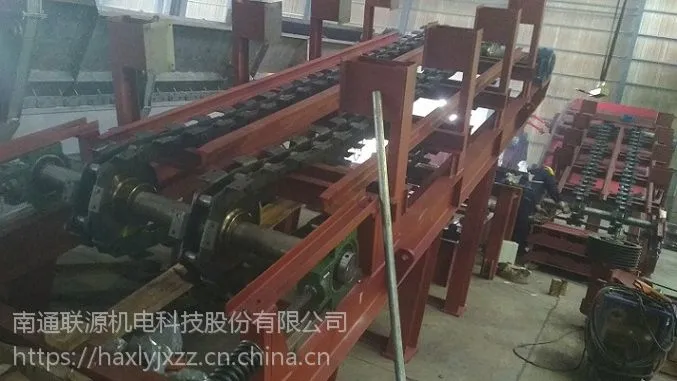

一:板式给料机从动链轮装置组成
从动链轮装置主要由从动轴、两个托轮、轴承、轴承座,拉紧弹簧及拉紧螺杆等组成等组成。托轮是通过键固定在轴上,轴的两端装有双列调心滚子轴承和轴承座。
轴承座装在机架两侧,并在滑板之间前后滑动,调节链条的张紧力及纠正运行链板的跑偏。
二:轻型和中型板式给料机从动链轮及拉紧装置
尾轮直径 mm Φ500
尾轮材料 ZG340-640
处理方式 表面高频淬火
硬度 HRC50-55
尾轴直径 mm Φ140
尾轴材料 40Cr
处理方式 调质处理
表面硬度 HB250-280
轴承 UCK318带滑块座外球面轴承
轴承制造商 瓦轴
使用润滑脂类型 3#二硫化钼复合锂基润滑脂
拉紧装置 弹簧螺旋拉紧
三:重型板式给料机从动链轮及拉紧装置;
从动轴
材料 40Cr合金钢
热处理方式 调质
硬度 HB220~250
从动链轮
材料 ZG340-640
热处理方式 表面高频淬火
表面硬度 HRC48~53
轴承制造商 FAG
型号 22228CA/W33调心滚子轴承
使用润滑脂类型 二硫化钼润滑脂
拉紧装置 截锥涡卷弹簧拉紧
四:拉紧装置作用
拉紧装置是用来拉紧和调整链条的水平位置。***链条松紧适度,使其平稳运行,托轮起导向和支承链板的作用。通过调整拉紧螺杆,使两条链的拉力均匀。当链板突然受到物料的冲击时,复合弹簧可起到缓冲作用,保护链板和其它各部件免受破坏。拉紧支座采用型钢和螺栓联接结构,外形,美观,装拆方便。对重型和超重型拉紧装置,增加一组弹簧,以缓冲吸振。除此之外还有以下两个特点:
(1)中、轻型板式给料机拉紧装置的螺杆位于滑座上方,放在倒置的等边角钢下面,螺杆部分可不受污染和损坏;重型和超重型产品的拉紧装置,螺杆通过滑座中心。
(2)拉紧装置分标准型和重型两种结构。
