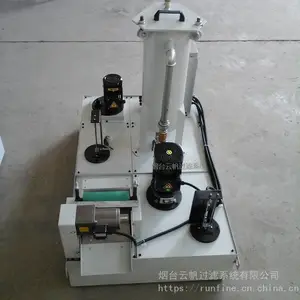

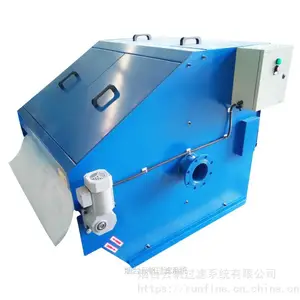

排屑机切屑液循环系统

配合尺寸：外形要求应符合排屑机设计参考图。

功能配置：排屑机应能从机床落屑口将铁屑输送到铁屑车中；大部分铁屑为长条卷屑形式，大铁屑长度约为150mm；

可提供两路主轴内冷切屑液冷却和一路切屑液外冷；

主轴内冷切屑液带过滤装置，切削液颗粒度：＜50μ

铁屑材质为321不锈钢。

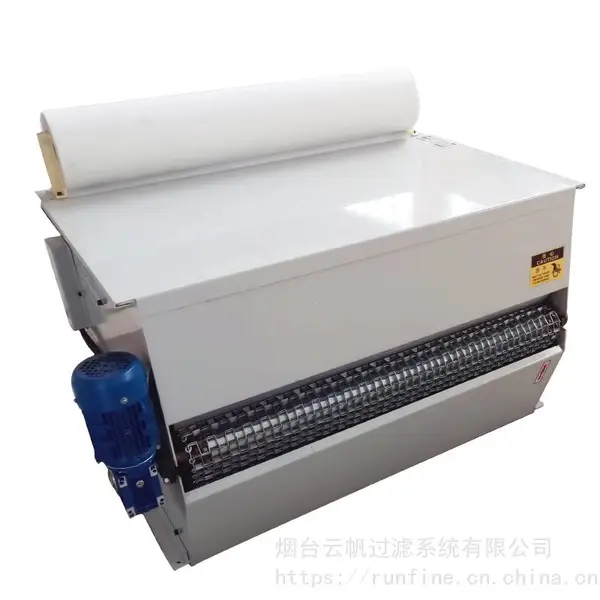

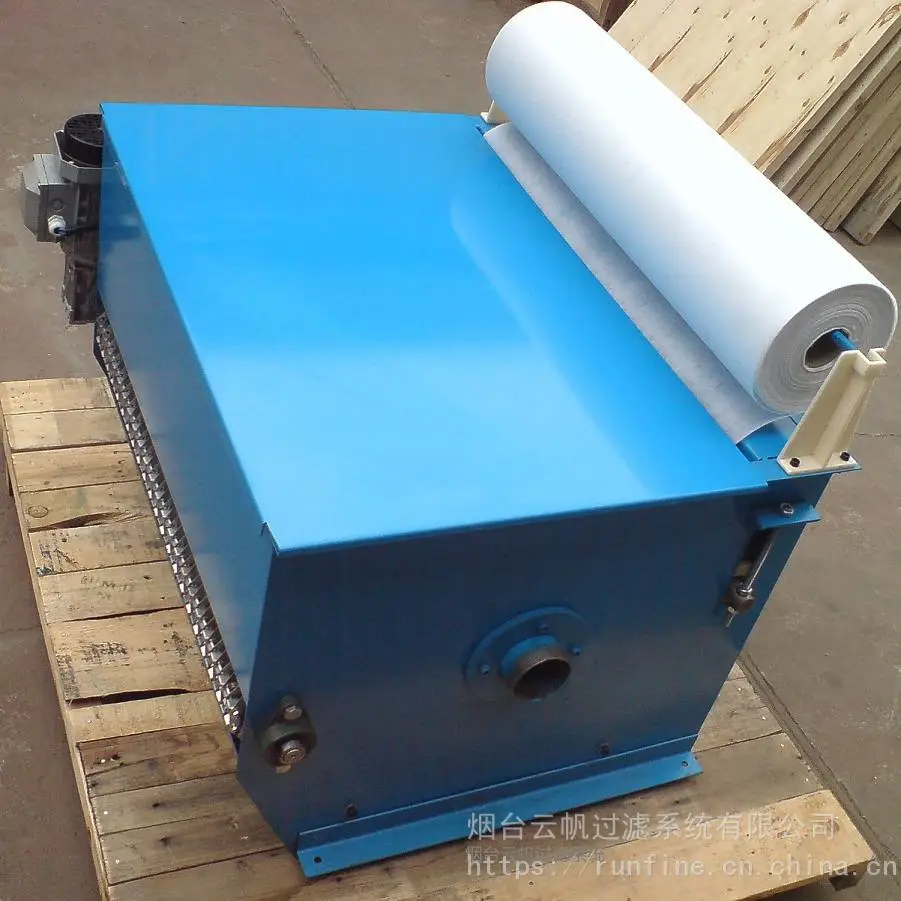

建议采用纸带过滤装置

带油液分离装置。

切屑液压力按数控车床压力，三路机床切削液出口管路直径均为5mm；

其余功能参照普通排屑机。

工作流程：排屑电机、切屑液循环系统自动控制，预留控制端口由一个外接开关控制开启关闭。

控制动作如下：机床排屑机开关按下，除三个冷却液电磁阀和冷却水泵外都处于工作状态；

提升泵由液位阀控制开启关闭，***低液位时提升泵开启，到达高液位时关闭提升泵。

排屑机外接控制开关开启后正传，反转按钮设置在排屑机上；

三路冷却液可单独控制开启关闭；

其余参照普通排屑机。

内外冷用一个泵供，两种做法，一种是开任意一个阀就启动冷却泵，***种是冷却泵一直工作，但是有卸荷阀管路

内冷和外冷管路直径是一样的，压力用一样的就行，内冷不是用来做深孔钻的，不要很大的压力，和普通机床的外冷一样就可以
