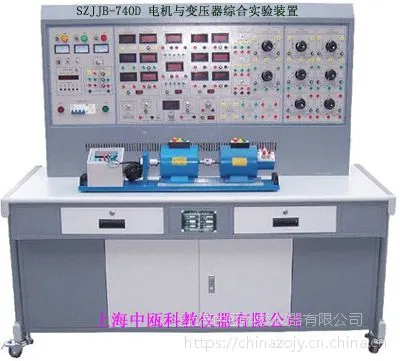

SZJJB-740D型 电机与变压器综合实验装置

SZJJB-740D型电机与变压器综合实验装置，能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

一、产品特点：

1、综合性强：即能完成“电机拖动”实验又能完成单、三相变压器实验，还可扩展电气控制技术实验。

2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、电机导轨采用不锈钢制造，底板采用20mm厚轧钢板，电机运行噪音小，***，***了设备长期运行。

4、用“校正直流测功机”测原动机输出功率，完全克服了以往“涡流测功机”死区大、误差大的缺点。配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。

5、设有电压型和电流型漏电保护，相间、线间过载或短路由单片机全程监控自动保护功能。

6、设有定时器兼报警记录仪，适应实验室的开放式教学，便于老师对实验的管理与考核。

二、技术性能：

1、输入电源：三相四线380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%25℃

3、装置容量：＜1.5KVA

4、重    量：300Kg

5、外形尺寸：1600×750×1300（mm）

三、实验项目：

（一）直流电机实验

1、认识实验

2、直流发电机

3、直流并励电动机

4、直流电动机启动：串电阻启动、降压启动

5、直流电动机改变转向的方法

6、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压

（二）单相变压器实验

1、单相变压器变比K

2、单相变压器空载实验，测取变压器空载数据I_O、P_O和U_O。

3、单相变压器短路实验，测取变压器短路数据U_K、I_K和R_K。

4、单相变压器负载实验，测取变压器负载数据U_Z = f（I_Z）。

（三）三相变压器实验

1、三相变压器绕组极性的测定

2、三相变压器联结组别的测定

（四）异步电动机实验

1、三相绕线式异步电动机定子电阻的测试

2、三相异步电动机空载实验：测取空载时电压U₀，电流I₀、三相功率P₀，绘制空载特性曲线

3、三相异步电动机短路实验：测取短路时电压U_K，电流I_K、功率P_K，绘制短路特性曲线

4、三相异步电动机参数的求取

5、三相异步电动机在各种运行状态下的机械特性

四、装置的基本配备：

（一）实训屏（铁质双导亚光密纹喷塑，铝质面板）

1、交流电源：提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源（配有一台三相同轴联动自耦调压器，功率1.5KVA）。可调交流电源输出处设有过流保护装置，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。

2、高压直流电源：提供220V（0.5A）励磁电源及0～250V（2A）连续可调稳压电枢电源。并有数显电压表指示。

3、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。

4、测量仪表

（1）直流数显电流表三只：量程2000mA，0.5级

（2）直流数显电压表三只：量程300V，0.5级

（3）交流数显电流表三只：量程3A，0.5级

（4）交流数显电压表三只：量程500V，0.5级

（5）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。

5、三相转换开关二组，单相转换开关一组

6、三相可调电阻器（三组90Ω×2/1.3A）

7、三相可调电阻器（三组900Ω×2/0.41A）

（二）器材配备

1、单相变压器三只，原边220V/0.35A，副边55V/1.4A

2、直流并（他）励电动机    1台

3、校正直流测功机          1台

4、绕线机交流异步电动机    1台

5、不锈钢电机导轨：光码盘测速系统及数显转速表，不锈钢导轨平整度好、无应力变形、加工精细、同心度与互换性好、电机运行噪音小。

6、灯箱负载

7、安全导线：采用高可靠护套结构手枪插连接法，具有柔软、耐压高、强度大、防硬化、韧性好等优点。

（三）实验桌

    实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。
