混凝土，简称为“砼（tóng）”：是指由胶凝材料将集料胶结成整体的工程复合材料的统称。通常讲的混凝土一词是指用水泥作胶凝材料，砂、石作集料；与水（加或不加外加剂和掺合料）按一定比例配合，经搅拌、成型、养护而得的水泥混凝土，也称普通混凝土，它广泛应用于土木工程。

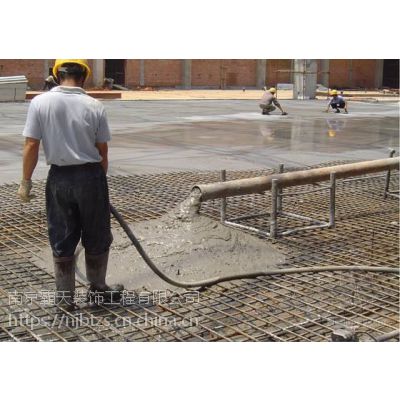

混凝土浇筑（138-5184-9797）

在混凝土浇筑前，应检查模板的标高、位置、尺寸、强度和刚度是否符合要求；检查钢筋和预埋件的位置、数量和保护层厚度，并将检查结果填入隐蔽工程记录表；清除模板内的杂物和钢筋的油污；对模板的缝隙和孔洞应堵严；对木模板应用清水湿润，但不得有积水。

在地基或基土上浇筑混凝土时，应清除淤泥和杂物，并应有排水和防水措施。对干燥的非粘性土，应用水湿润；对未风化的岩土，应用水清洗，但表面不得留有积水。在降雨雪时，不宜露天浇筑混凝土。

混凝土的浇筑，应由低处往高处分层浇筑。每层的厚度应根据捣实方法、结构的配筋情况等因素确定。

在浇筑竖向结构混凝土前，应先在底部填入与混凝土内砂浆成分相同的水泥砂浆；浇筑中不得发生离析现象；当浇筑高度超过3m时，应采用串筒、溜管或振动溜管使混凝土下落。

在混凝土浇筑过程中应经常观察模板、支架、钢筋、预埋件、预留孔洞的情况，当发现有变形、移位时，应及时采取措施进行处理。

混凝土浇筑后，必须***混凝土均匀密实，充满整个模板空间，新旧混凝土结合良好，拆模后，混凝土表面平整光洁。

为***混凝土的整体性，浇筑混凝土应连续进行。当必须间歇时，其间歇时间宜缩短，并应在前层混凝土凝结前将次层混凝土浇筑完毕。混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。

施工缝

由于技术上的原因或设备、人力的限制，混凝土的浇筑不能连续进行，中间的间歇时间需超过混凝土的初凝时间，则应留置施工缝，施工缝的位置应在混凝土浇筑前按设计要求和施工技术方案确定。由于该处新旧混凝土的结合力较差，是结构中的薄弱环节，因此，施工缝宜留置在结构受剪力较小且便于施工的部位。

混凝土的捣实

混凝土的捣实就是使入模的混凝土完成成型与密实的过程，从而***混凝土结构构件外形正确，表面平整，混凝土的强度和其他性能符合设计的要求。

混凝土浇筑入模后应立即进行充分的振捣，使新入模的混凝土充满模板的每一角落，排出气泡，使混凝土拌和物获得的密实度和均匀性。

混凝土的振捣分为人工振捣和机械振捣。人工振捣是利用捣棍或插钎等用人力对混凝土进行夯、插，使之成型。只有在采用塑性混凝土，而且缺少机械或工程量不大时才采用人工振捣。采用机械振实混凝土，早期强度高，可以加快模板的周转，提高生产率，并能获得高质量的混凝土，应尽可能采用。

混凝土的养护：

混凝土的凝结与硬化是水泥与水产生水化反应的结果，在混凝土浇筑后的初期，采取一定的工艺措施，建立适当的水化反应条件的工作，称为混凝土的养护。养护的目的是为混凝土硬化创造必要的湿度、温度等条件。常采用的养护方法有：标准养护、热养护、自然养护，根据具体施工情况采用相应的养护方法。

对高耸构筑物和大面积混凝土结构不便于覆盖浇水或使用塑料布养护时，宜喷涂保护层（如薄膜养生液等）养护，防止混凝土内部水分蒸发，以***水泥水化反应的正常进行。
