产品特性:陶瓷 | 品牌:SDBEIZE | 型号:PQ40TC-16C |
材质:陶瓷 | 连接形式:法兰 | 结构形式:固定球球阀 |
3C阀门类别:工业 | 公称通径:DN50~300mm | 适用介质:溶液、矿浆、氧化*粉、煤粉、 煤灰、含尘气体等 |
压力环境:常压 | 工作温度:常温 | 标准:国标 |
流动方向:单向 | 驱动方式:手动 | 零部件及配件:配件 |
用途:启闭 | 类型(通道位置):直通式 | 作用对象:锅炉 |
规格:PN16 |
耐磨陶瓷半球阀PQ40TC-16C,山东北泽陶瓷阀门
公称通径:DN50~600mm
公称压力:PN1.6MPa
适用温度:≤300℃
材质:碳钢、不锈钢等
介质:溶液、矿浆、氧化*粉、煤粉、
煤灰、含尘气体等
广泛应用:电力、石油、化工等管路系统上启闭装置。
结构特点
陶瓷半球阀利用偏心阀体、偏心球体、阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,洗选矿、电站、除灰等行业,矿料浆液,灰渣浆液等介质。
阀门的阀座和半球体的密封面均采用工程陶瓷、硬度高、耐冲蚀、寿命长。适用于含有粉状颗粒的固液混合介质,作启闭用;半球体为固定球式,刚性好。形状为V形半球,体积小,重量轻; 阀座密封面与半球密封面间距具有可调性,故阀门在使用一定时间后,密封面间距可再进行调整,延长阀门寿命;阀门在全开时,阀体通道完全畅通,介质流阻小。

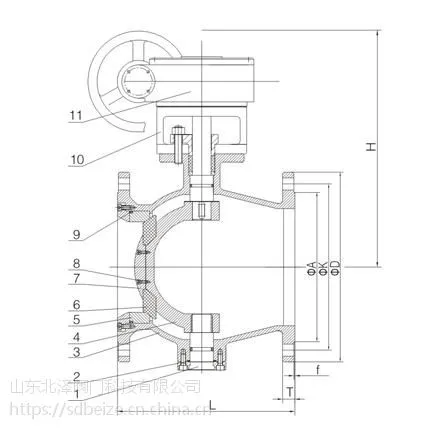

主要零部件材料
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 阀盖 | WCB | 7 | 压圈 | WCB |
2 | 垫片 | *橡胶 | 8 | 螺栓 | 20# |
3 | 阀体 | WCB | 9 | 密封垫片 | *橡胶 |
4 | 半球体 | WCB | 10 | 支架 | WCB |
5 | 阀座 | 结构陶瓷 | 11 | 驱动装置 | 成品件 |
6 | 密封圈 | 结构陶瓷 | 12 |
应用规范
设计与制造 | GB/T 12224 | |
连接端尺寸 | 结构长度 | Gb12221 |
法兰尺寸 | GB/T9113 | |
检验与试验 | GB/T 9092 | |
材料 | 碳钢 | GB/T 12229 |
不锈钢 | Gb/T 12230 | |
标志 | Gb/T 12220 | |
供货 | Gb/T 12252 |
