| 加工定制:是 | 品牌:晶力泰 | 型号:JLT24008C |
| 种类:LCD液晶屏 | 屏幕尺寸:2.4英寸 | 色彩:全彩 |
| 亮度:180 | 对比度:240*320 | 分辨率:240*320 |
| 像素:240*320 | 点距:0.1mm | 响应时间:0.1ms |
| 可视角度:65° | 触摸类型:不带触摸 | 接口类型:MCU |
| pin数量:插接24pin |
产品型号:JLT24008C
A.产品概述(Description of products)
产品型号(Product model):JLT24008C
分辨率(Resolution):240*320
面板尺寸(Panel size):2.4英寸
面板品牌(Panel manufacturers):CPT.台湾中华映管
驱动芯片(Drive chip):ILI9341,ILI7789S
接口数量(Interface PIN):24PIN 0.5mm间距
接口方式(Interface type) :并行接口(8位.16位可硬件选择)
活动区域(Active area):36.72*49 mm
产品厚度(thickness):2.25 mm MAX
触摸类型(Touch type):无触摸(No Touch pad)

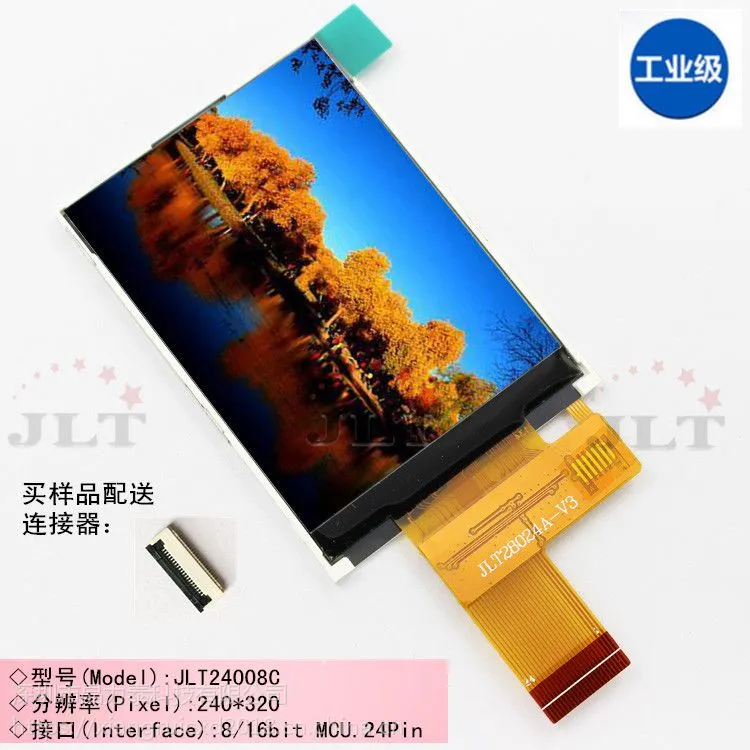

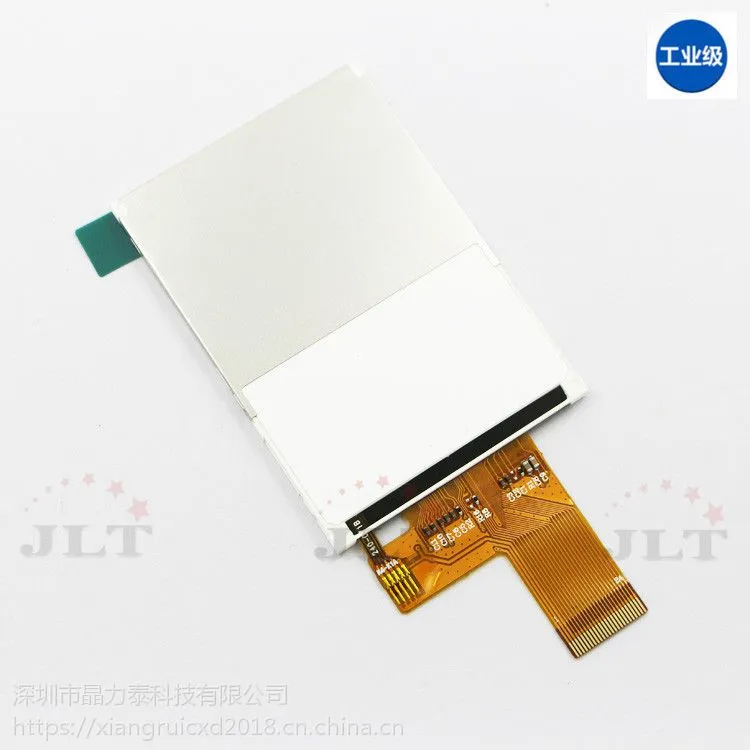

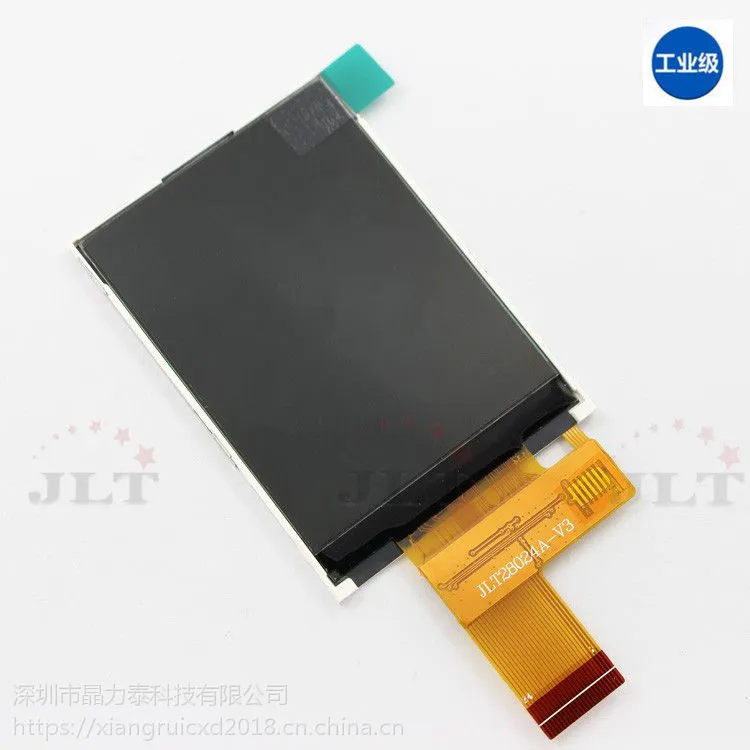

B.产品图片(Product pictures)
C.接口定义( Interface definition)
| PIN 脚 | 名称 | 描述 | 电路接法 |
| 1 | VCC | 电源接3.3V | 接3.3V电源 |
| 2 | GND | 电源负极 | 接电源负极 |
| 3 | LEDA | 背光正极,接3.1V-3.4V 量产时串联4.7R电阻 | 接3.1V-3.4V |
| 4 | RESET | LCD驱动芯片复位信号 低电平复位 | 接普通IO口或硬件复位电路 |
| 5 | CS | LCD驱动芯片片选信号, 低电平有效 | 接普通IO口 |
| 6 | RS | 寄存器选择RS=1: 写参数.数据.RS=0:写命令 | 接普通IO口 |
| 7 | WR | LCD驱动芯片写允许信号,低电平有效 | 接普通IO口 |
| 8 | RD | LCD驱动芯片读允许信号,低电平有效 | 接普通IO口 |
| 9-24 | DB0-DB15 | 数据线 使用8位接口时,悬空或接GND | 接普通IO口 |
D.其他信息( Other information)
点我了解同接口定义2.8英寸屏
点我了解同接口定义3.5英寸屏
更详细规格书及配套代码.应用资料.可直接咨询晶力泰销售人员.(联系方式在左边喲)
