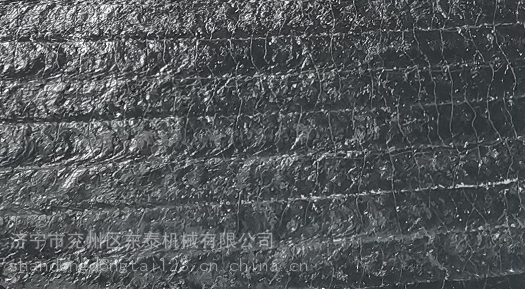

1．堆焊耐磨层金相组织为典型过共晶高铬合金铸铁，Cr7C3型初生相细小均匀，基体为Cr7C3与奥氏体、马氏体的共晶组织。六角形Cr7C3( 复杂结构间隙化合物)相维氏硬度达HV1700 (详见产品技术规范书)，与基体配合表现出抗磨能力。
2．堆焊层硬度HRC50—62，单层堆焊层厚度3 -10mm，基板厚度＞5mm，复合板规格＜1*2m, 1.5*3m。
3．堆焊耐磨衬板的抗拉与抗冲击性能不低于Q235钢板焊接接头性能。
4．堆焊衬板的加工性能：可用空电弧或等离子弧、激光和高压水切割和打孔。可冷态成形或滚圆。冷滚圆时曲率半径为复合板厚的20倍。可用塞焊、端面焊或螺栓连接的方法与需强化的工件连在一起。
5．堆焊耐磨衬板工艺还适合堆焊其它合金体系，可以根据用户需要选定。

6．高的价格性能比耐磨复合钢板虽然制造成本提高，但使用寿命数倍提高，使得维修费用和停机损失大为降低，其价格性能比比普通材料高约2~4倍。物料处理量越大，设备磨损越严重的厂矿，使用耐磨复合钢板的经济效果越明显。

使用耐磨复合钢板制造机件的造价较普通材料有所提高，但机件的使用寿命增长，综合考虑维修费用、备件费用和停机损失，其性能价格比比普通材料高出数倍。

联系方式：  徐经理  13863711208
