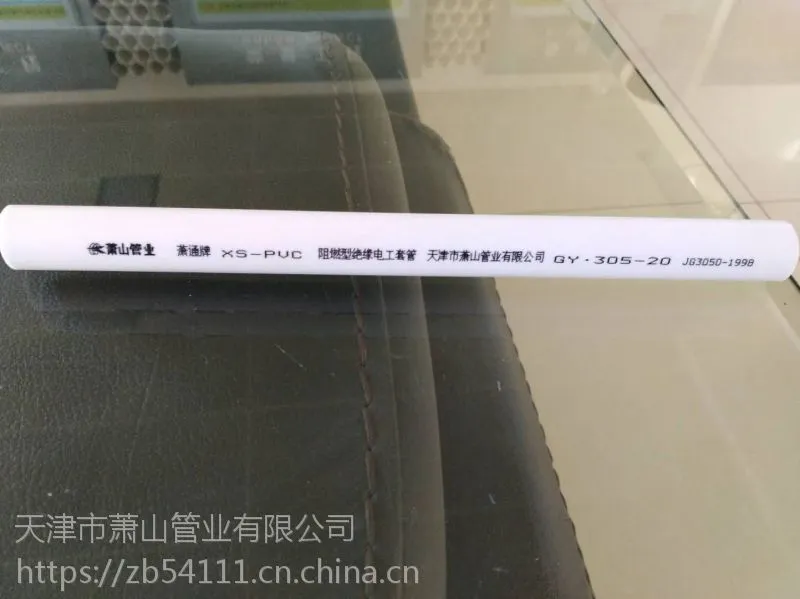

PVC阻燃型电工套管

本产品选用优质聚氯乙烯（PVC）树脂采用***无增塑工艺配方并按照JG3050-1998标准制造。该产品具有刚度高、韧性强、抗冲击、耐腐蚀、防虫噬以及优良的阻燃性能。选用专用工具可进行直接弯角加工，具有不变形、不开裂等优越的加工性能且施工简便，适用于一般要求的建筑物布线安装使用。

产品特点：

1、管材管件的内外壁光滑，摩擦系数小。减少电线、电缆在管道内的阻力。

2、抗压性能高：百通套管能承受750N以上压力，故可以明装也可暗敷于混凝土内，不会受压破坏（注：暗敷于混凝土内请选用重型管材）。

3、抗冲、耐热性能好：套管在混凝土浇注过程中，受到正常的捣固冲击不会破裂，且在施工过程中受到凝结热作用不变软。

4、防潮耐酸碱：PVC套管防潮耐酸碱性能优良，不会锈蚀，各连接处按规定用PVC粘合剂粘接，可防水渗进管内，防潮效果更佳。因而较适合在腐蚀性环境中使用。

5、阻燃：PVC塑料套管离火自熄（离开火焰30秒内即会自熄），火焰不会沿着管道蔓延。

6、绝缘：套管有优良绝缘性能，在浸水状态下AC2000V、50Hz不会击穿。在防止意外触电方面，国际上趋向于绝缘比接地好，而百通塑业PVC套管正满足这个要求。

7、防虫：因PVC套管中添加了特种助剂，不会发出气味，吸引虫鼠咬噬破坏。

8、8、施工方便：de32mm以下的导管用截管器可轻便地截断，在导管内插入相应的专用弹簧，在常温下人工可随意弯曲成所需角度，用PVC粘合剂可以快速而方便地将套管连接成施工所需形状的管道。PVC-U绝缘阻燃电工套管

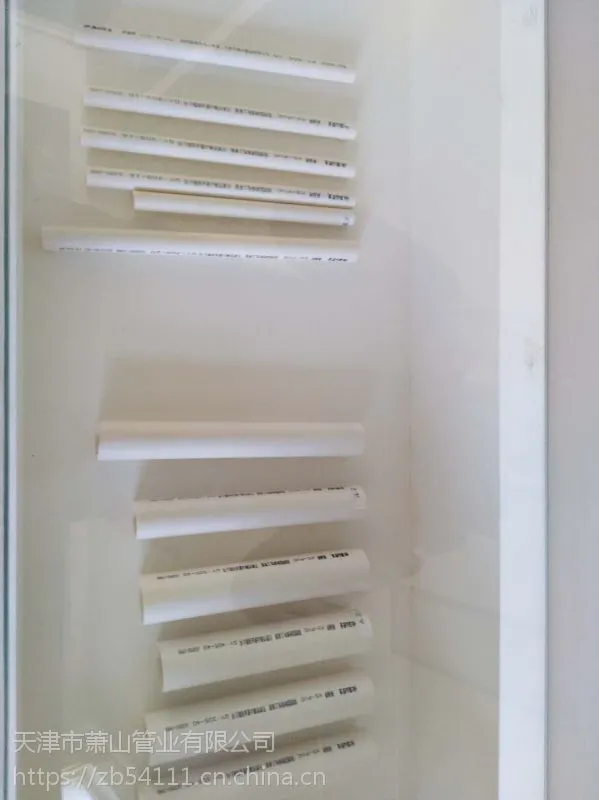

PVC绝缘电工套管及配件系列产品技术参数（单位mm）

以上技术参数如有变动，恕不另行通知，以交货为准。

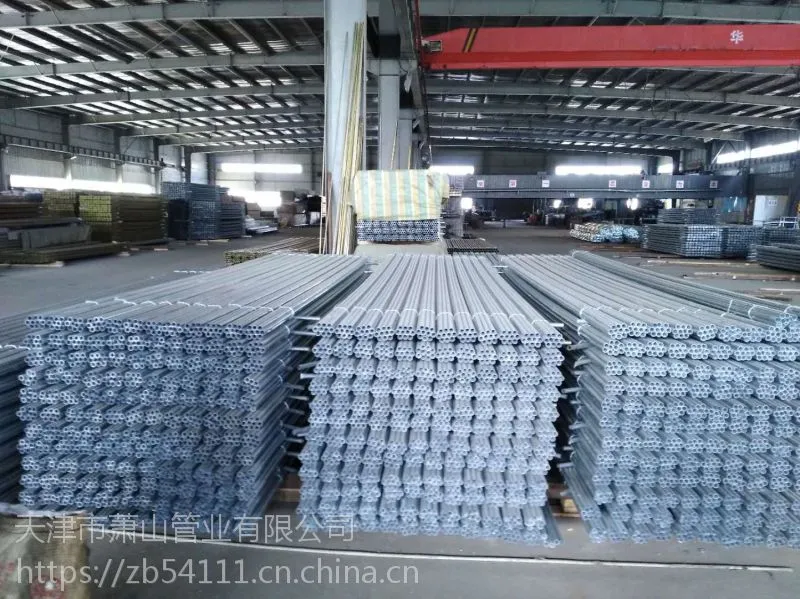

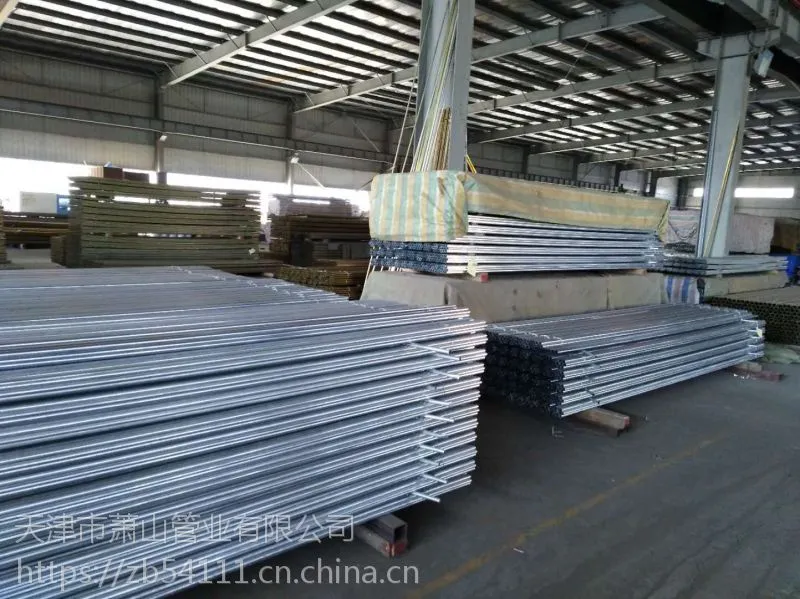

JDG管，套接紧定式镀锌钢道管、电器安装钢性金属平导管，是一种电气线路***新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的选择，外观为银白色。

施工工艺

(1) JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。

(2) JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍;JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

(3) JDG管暗敷时，固***间距不大于1000mm，固***距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.

(4) JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。

(5) 套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢:直径6mm;扁钢:30mm*3mm:;角钢:25mm*25mm*3mm的规定。

(6) 管入箱(盒)应一管一孔，管径与箱(盒)敲落孔应吻合，严禁开长孔。管入箱(盒)时排列应整齐，间距均匀，箱(盒)与墙平齐。

(7) 配管完毕后，为防止异物进入管内，在端头应做好封堵。

(8) 在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。

(9) 待模板拆除完毕后，应及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。扫管完毕，封闭盒子口。

KBG管又称国标扣压式导线管，KBG系列钢导管采用优质薄壁板材加工而成，双面冷镀锌全方位360度保护。管与管件连接不需要再跨接地线，是针对吊顶、明装等电气线路安装工程而研制。符合现代节能环保的主流发展方向。被国内各大城市的商业、民用、公用等电线线路工程所采用，天别是临时或短期使用的建筑物。

KBG管的优点是:

1)重量轻:在***管材的一定强度条件下，降低了管壁的厚度，使管材单位长度的重量大大减小 。电线管为它的1.1~1.8倍;焊接钢管为它的2.7~4.1 倍，从而使施工安装、装卸搬运带来了很大的方便。

2)价格便宜:管壁由薄壁代替厚壁，节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。

3)施工简便:管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接，即可***管壁有良好的导电性。省去了多种施工设备和施工环节，简化了施工，提高4~6倍工效。既加快了施工进度又节省了施工费用。

4) 安全施工:管材的施工无需焊接设备，使施工现场无明火，***了火灾隐患，确保了施工现场的安全施工。

5) 产品配件齐全:除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的90°弯管接头。另外有供施工用的专用工具扣压器和弯管器。
