一、概述

在我国，电机所耗电能占整个工业用电的60%～68%，电机等感性负载所引起的无功损耗是电网无功损耗的主要来源，而大中型电机又是许多工业企业的主要用电设备，因此，如何减少大中型电机造成的无功损耗成为许多工业企业节能降耗的关键。

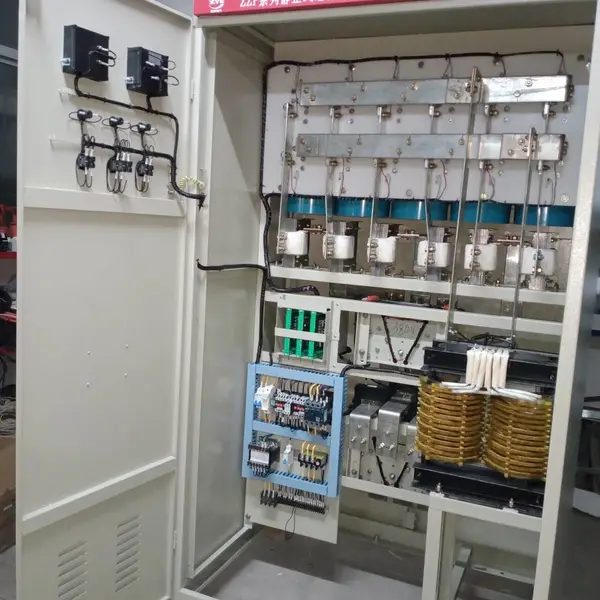

ZZP系列智能静止式进相器，是我公司专为大中型绕线式异步电机节能降耗设计的无功功率就地补偿装置。它是串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电机自身的功率因数和效率，提高电机过载能力、降低电机定子电流、降低电机自身损耗的目的。

ZZP系列智能静止式进相器对无功功率的补偿与电机定子侧并联电容器补偿有本质的不同。电容补偿只是对电机之外的电网无功进行补偿，它只是减少了电网上无功的传输量，而电机的电流、功率因数等电机本身的运行参数无任何变化。

ZZP系列智能静止式进相器与自激（旋转）式进相机也不同。ZZP系列进相器采用了***的交-交变频技术和微机、可控硅控制技术，可自动跟踪电机运行状态的变化并自动调整相关参数以达到的补偿效果，这是自激式进相机无法做到的。而且，ZZP系列静止式进相器从根本上克服了自激式进相机“整流子”结构特别怕尘埃、寿命短、维修频繁的缺点，且静止式进相器无转动部件，不怕粉尘、可靠性很高、在恶劣环境中使用寿命长、维修方便，是取代自激式进相机理想的新型高科技产品。

ZZP系列智能静止式进相器可广泛适用于水泥、化工、钢铁、冶金、矿山等行业大中型绕线式异步电机的就地补偿。

应用范围

ZZP系列静相器适用于绕线式交流异步电动机所拖动恒转矩负载的功率因数就地补偿。具有降低定子电流，减小绕组温升，提高电动机功率因数，降低损耗等功效。可应用于建材、冶金、化工行业的球磨机、风机、水泵等设备上。

工作原理

u  采用微计算机技术和交一交变频技术，通过电力器件生成与电动机转子电势同频、相位互差90°、幅值相当的一个三相电源，串入转子回路中，改变转子侧的功率因数，进而改变定子侧的功率因数，达到无功补偿的目的。

u  全数字化设计，高精度，高可靠性。

u  具有独立于电动机外的工作系统，无须停止电动机便可进行调试、维护维修；

u  对转子电流自动跟踪，适用范围宽，恒转矩负载和变转矩负载都可使用。

主要特点

u  提高电动机功率因数到0.95以上，降低无功率60%-70%；

u  降低定子电流10%-20%，减少线损及电机的铜损，节约有功功率。

u  本进相机结构形式为无触点，不怕灰尘，无磨损，克服了旋转式进相机的缺点；

u  采用交一交变频与微机变频技术，无环流，设备自身能耗小；

u  本产品采用智能化技术，能自动进相与退相，具有故障自动诊断与自动修复功能；

u  可不停电机维修，并且费用低。

突出优点

u  智能化：以高性能微处理器为；

u  核心采用***的模糊控制技术，使进相器智能化，实现自动根据主电机实际工况及时间调整补偿量，获得的补偿效果。

u  数字化：对控制系统中的信号进行数字化处理，避免了模拟线路的过多调整，获得极高的准确性和执行速度，提高了补偿精度。

u  高效率：真正实现了无环流工作，降低了进相器自身的功耗，提高了节能效果。

u  保护功能：具有输出失流、过热、定子电流振荡等多种保护、大大提高了进相器的可靠性。

u  故障自检：具有故障自检功能，使维修简单化，方便了用户使用。

使用环境条件

u  环境温度：-40℃～+50℃;

u  海拔高度不得超过2000m(海拔2000m以上的可根据具体工况特殊设计)；

u  户内安装使用，安装时自下垂直面的倾斜度不超过5%；

u  相对温度：日平均值不大于50%，月平均值大于40%；

u  设备应安装在无火灾，严重污染、化学腐蚀及剧烈震动的场所。
