产品概述

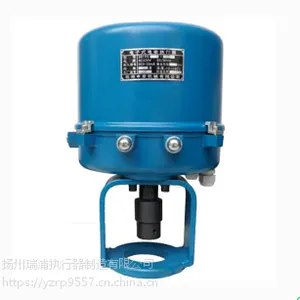

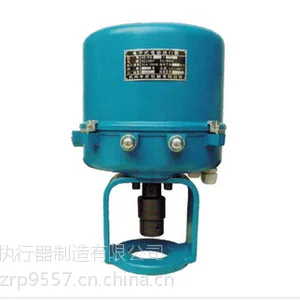

3610R系列角行程电子式电动执行器是以222V交流单相电源做为驱动机型,接受来自

调节器控制信号(4-20mA或DC1-5V),实现预定角位移(0°-90°)运动的新型执行器。

本系列执行器被用作调节阀的执行机构时,几乎具备了调节阀本身所要求的各种动作变换

功能以及阀开度信号功能和手动功能。因此被广泛应于发电、治金、石化、经工及环保等

工业部门。

本系列执行器有以下主要特点:

1.1执行器设计有伺服系统(无需另配伺服放大器),只需接入4-20mA(或DCl~5V

信号和对应的电源即可工作。内设接线端子,接线极为简单方便。

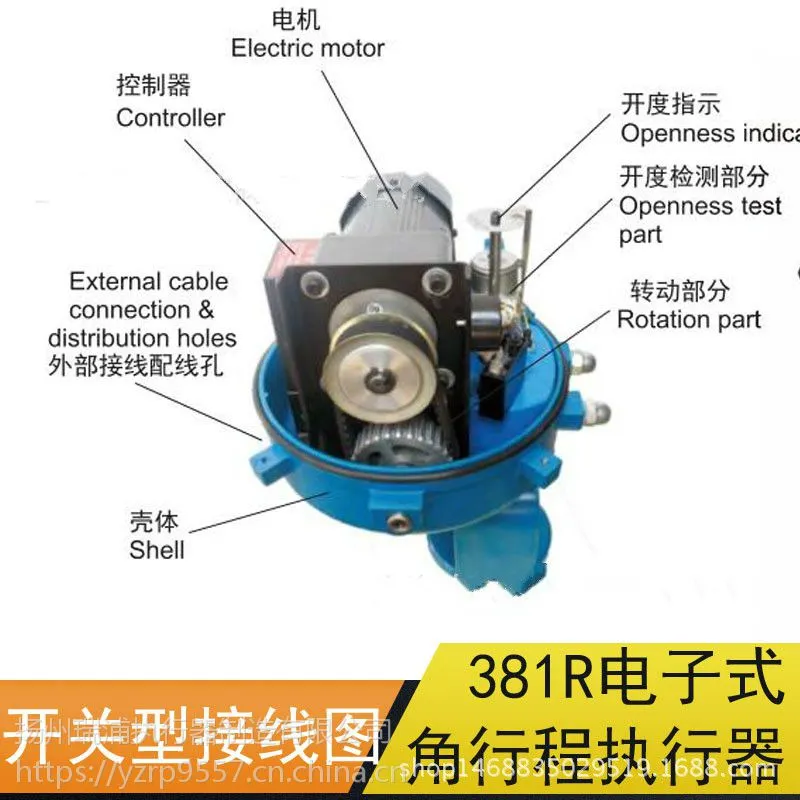

1.2执行器的关键部件一控制器,采用进的混合集成电路,用树脂密封浇铸,外

形为匣状,体积小,可靠性高。

1.3驱动量的反馈检测采用高性能导电塑料电位器,分辦率<0.4%。

1.4具备自诊断功能,当发生故障时,控制器上的指示灯会立即发生指示信号。

1.5用状态选择开关或以设定断信号时,(阀芯处于全开,全闭或自自锁状态。)

1.6用状态选择开关可以设定(正、反动作。)

1.7用状态选择开关可以设定输入信号为(4-20mA或DC-5V。)

1.8调整工作零点(始点)和转角(终点)简单易行。

1.9当突然断电时,能确保阀芯自锁。

1.10采用同步皮带传动,有效降低了噪音。

1.11延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护

并可反向运行取消延时保护。
