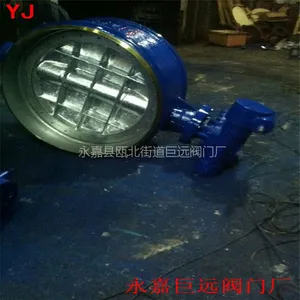

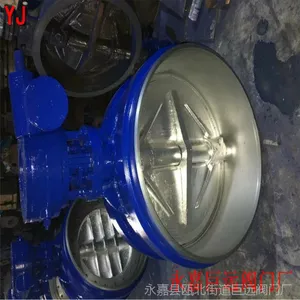

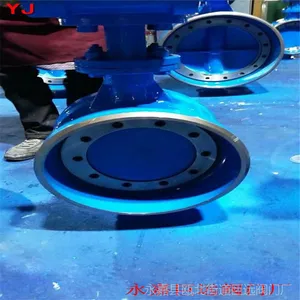

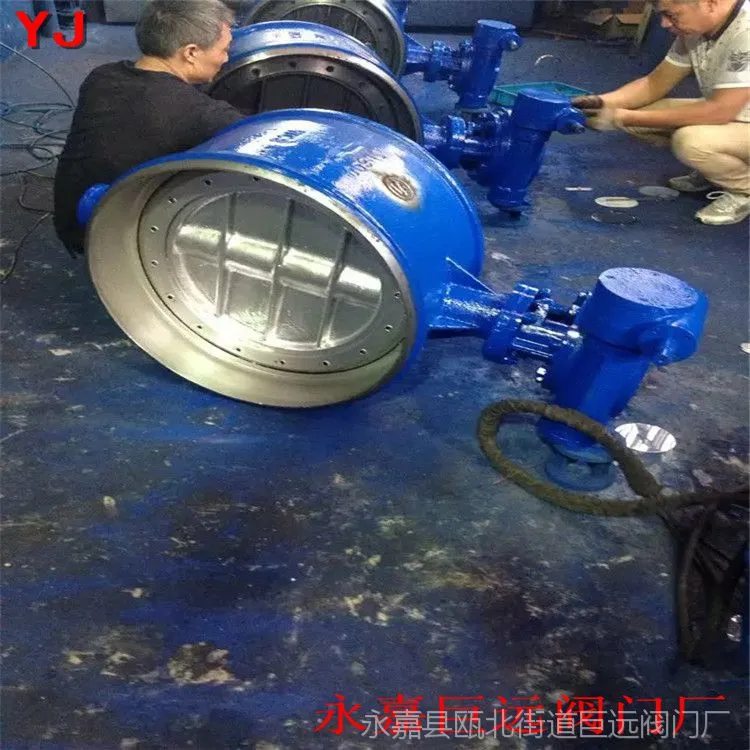

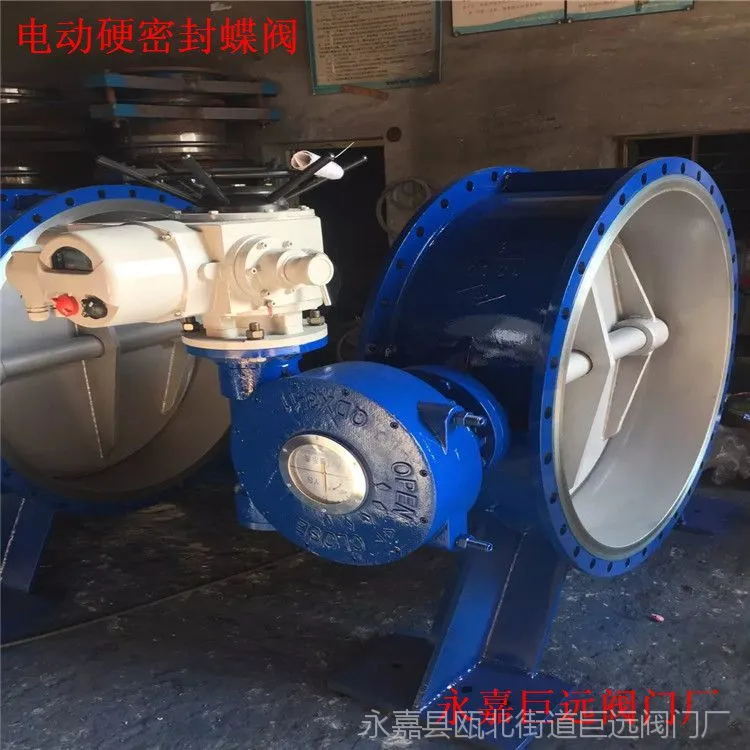

一、对焊蝶阀 概述

电动对焊蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下：

1、电动对焊蝶阀结构紧凑、体积小、重量轻、操作灵活、使用方便；

2、电动对焊蝶阀采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；

3、此阀无法兰，对管道和保温包扎带来很大方便和美观；

4、具有耐高温、高压、耐腐蚀、耐磨损等特点。

二、对焊蝶阀 　采用标准

焊接尺寸：:GB1224;ANSI B16.25; DIN2559

结构长度：:GB/T12221-1989;API609

压力试验：:GB/T13927-1992;API598

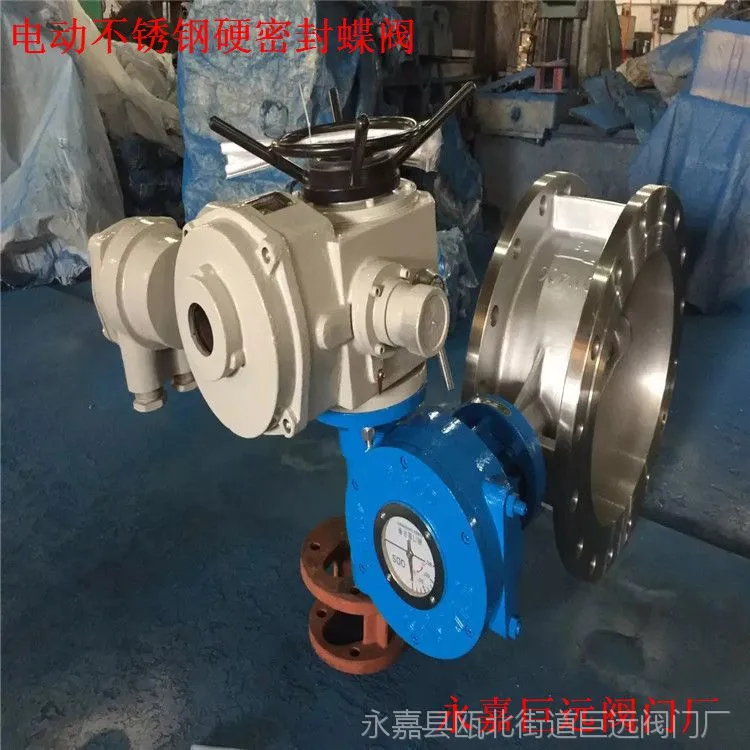

三、对焊蝶阀 执行机构

1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。

2.环境温度：-20—+60℃（特殊订货-60—+80℃）

3.相对温度：≤90%(25℃时）

4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。

5.防护等级：户外型和防爆型为IP55（可订制IP67）。

6.工作制：为短时10分钟（可订制30分钟）。

四、对焊蝶阀 产品特点

1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。

2、由扭矩产生弹性密封。

3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

4、体积小、重量轻、操作轻巧、便于安装、连接可靠。

5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。

6、更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。

五、对焊蝶阀 性能参数

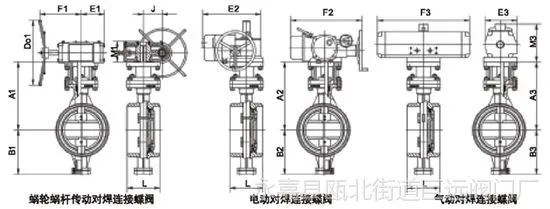

六、对焊蝶阀 外形尺寸
