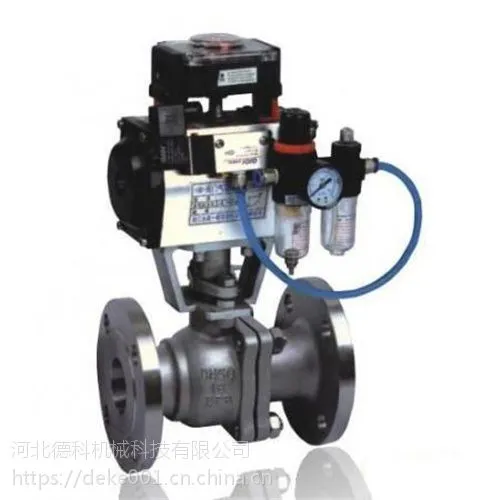

Q611F气动三片式球阀内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。气动三片式球阀 AT系列特点气动三片式球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的***工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带标准***支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动Q611F气动三片式球阀主要连接尺寸及重量SIZE1/4"3/8"1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"D11.612.71520253238506580100L6868728290112120145185210268H100100130130165165190190250250280E100100130130165165190190250250280Q611F气动三片式球阀主要零件材料序号NO.零件名称材质不锈钢碳钢1阀体不锈钢CF8M碳钢WCB2密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE3阀盖不锈钢CF8M碳钢WCB4球体不锈钢SS316不锈钢SS3045阀杆不锈钢SS316不锈钢SS3166螺母不锈钢SS304FCD457垫圈不锈钢SS304FCD458手柄套塑料塑料9手柄不锈钢SS304不锈钢SS30410阀杆螺母不锈钢SS304B711垫圈不锈钢SS304不锈钢SS30412填料压盖螺母不锈钢SS304FCD4513填料聚四氟乙烯PTFE聚四氟乙烯PTFE14止推垫圈聚四氟乙烯PTFE聚四氟乙烯PTFE15填料聚四氟乙烯PTFE聚四氟乙烯PTFE16螺栓不锈钢SS304B8

气动执行器主要技术参数气动执行器型号PT045~PT1000 DA/SR、AT054~AT804 DA/SR控制形式双作用/单作用作用形式切断/调节气源压力0.4 ～ 0.8 MPa回转角度90°～92°回信器AC220V AC110V DC24V控制信号电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa控制气源洁净、干燥压缩空气工作温度-20℃ ～ +90℃阀体主要零件材料零件名称阀体球芯阀座阀杆填料Q611F-16Q611F-253040Cr18Ni9增强聚四氟乙烯0Cr18Ni9增强聚四氟乙烯3160Cr17Ni12Mo2增强聚四氟乙烯0Cr17Ni12Mo2增强聚四氟乙烯主要性能规范型 号公称压力PN（MPa）试验压力Ps（MPa）工作温度（℃）适用介质壳体密封Q611F-16P（R）1.62.41.76-20～150水、蒸汽、油品、酸类Q611F-25P（R）2.53.752.75Q611F-40P（R）4.06.04.4气动执行器主要部件材料零件名称缸体端盖活塞轴O型圈螺栓QW-TZAT铝合金型材硬质阳氧化压铸铝合金环氧树脂喷涂压铸铝钢镀镍磷合金NBRSUS304

Q611F气动三片式球阀内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。气动三片式球阀 AT系列特点气动三片式球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的***工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带标准***支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动Q611F气动三片式球阀主要连接尺寸及重量SIZE1/4"3/8"1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"D11.612.71520253238506580100L6868728290112120145185210268H100100130130165165190190250250280E100100130130165165190190250250280Q611F气动三片式球阀主要零件材料序号NO.零件名称材质不锈钢碳钢1阀体不锈钢CF8M碳钢WCB2密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE3阀盖不锈钢CF8M碳钢WCB4球体不锈钢SS316不锈钢SS3045阀杆不锈钢SS316不锈钢SS3166螺母不锈钢SS304FCD457垫圈不锈钢SS304FCD458手柄套塑料塑料9手柄不锈钢SS304不锈钢SS30410阀杆螺母不锈钢SS304B711垫圈不锈钢SS304不锈钢SS30412填料压盖螺母不锈钢SS304FCD4513填料聚四氟乙烯PTFE聚四氟乙烯PTFE14止推垫圈聚四氟乙烯PTFE聚四氟乙烯PTFE15填料聚四氟乙烯PTFE聚四氟乙烯PTFE16螺栓不锈钢SS304B8

型号Q611F公称通径DN50（mm）压力环境1.6（Mpa）类型(通道位置)直通式结构形式丝口型号：Q611F 公称通径：DN10-100 压力等：PN0-16MPa 材质：铸钢、不锈钢 技术参数： *阀体材料：不锈钢/铜 *阀门功能：双向 *工作压力：16kgf/cm *球阀密封：聚四氟乙稀 *控制压力：4-8kgF/cm *介质温度：-10℃-+200℃ *致动器密封：氟橡胶 *环境温度：-10℃-+60℃ *适用介质：中性气体和液体 *致动器材料：合金铝 *气源接口：G1/8

Q614/615F气动内螺纹三通球阀技术参数气缸选配：GTD/GTE、AT/SR气缸形式：双作用单作用（弹簧复位式）环境温度：标准型为-20℃-+80℃、低温型-40℃-+80℃、高温型-20℃-+160℃气源压力：双作用2～8bar、单作用3～7barQ614/615F气动内螺纹三通球阀附件选项 （可选）回讯器：也叫限位开关，远程反馈开关信号（普通型、防爆型可选）电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）三联件：可对气源稳压、过滤、气缸加润滑油手轮机构：转动手轮机构，可实现手动开、关阀电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）备注: 气缸参数请另参考所选配的气动执行器资料.Q614/615F气动内螺纹三通球阀球阀标准规范阀门螺纹类型：G·NPT·BSPTDIN259/2999阀门检验：***/DIN 5208—1987驱动装置连接：*** 5211Q614/615F气动内螺纹三通球阀球阀参数：公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG连接方式：螺纹（L型、T型）阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）阀球材质：不锈钢CF8（304）、CF8M（316）密封材料：PTFE、PPL适用温度范围：-20℃～232℃～350℃适用介质：水、油、气等某些腐蚀性液体（W·O·G）Q614/615F气动内螺纹三通球阀详细介绍：★气动执行器表面经阳氧化处理，齿轮齿条结构，★有开关两个位置+/-5°行程调节★NAMUR标准气源接口，可与电磁阀直接连接★三通球阀任一通口均可用作入口而泄露，并可根据工况需要制成L型或T型通道,使安装更加方便★三通球阀分为L型和T型，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。★双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求技术规范设计依据 GB标准 ANSI标准 设计标准 GB/12237 ANSIB16.34 连接尺寸 GB/9113、JB/T79 ANSIB16.5 试验和检验 JB/T9002 API598※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。主要零件材质表序号 零件名称 材质 1 接头 不锈钢 CF8、CF8M 2 阀座 PTFE 3 球体 不锈钢 304、316 4 垫片 PTFE 5 阀体 不锈钢 CF8、CF8M 6 螺栓 不锈钢 304 7 阀杆 不锈钢 304、316 8 垫片 PTFE 9 填料 PTFE 10 压盖 不锈钢 304、316 11 连接支架 不锈钢 CF8 12 连接套 不锈钢 304 13 螺栓 不锈钢 304 14 气动装置*: 系列球阀主要零部件及密封圈的材质可根据实际工况条件用户。主要外形及连接尺寸Q61(4、5)(F、N、P)-16-64通径 外形连接尺寸 执行器型号 DN in d G L L0L1 L2 H S 15 1/2 10 1/2″ 68 34 140/178 62/75 130/136 26 GTD52/GTE65 20 3/4 15 3/4″ 78 39 140/178 62/75 135/141 32 GTD52/GTE65 25 1 20 1″ 86 43 140/214 62/91 139/173 38 GTD52/GTE80 32 11/4 25 11/4″ 111 55.5 164/214 75/91 158/186 49 GTD65/GTE80 40 11/2 32 11/2″ 126 63 164/246 75/101 165/203 56 GTD65/GTE90 50 2 38 2″ 143 71.5 190/295 91/112 202/228 70 GTD80/GTE10065 21/280 3※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。※注：数据 XXX/XXX分别是气动执行器双作用式/单作用式(弹簧复位)。※注：*根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
