高频淬火工艺产品信息

• 材质：45#钢

• 工艺：高频淬火

• 硬度：HRC45-55

• 深度：1-5mm

产品实拍图

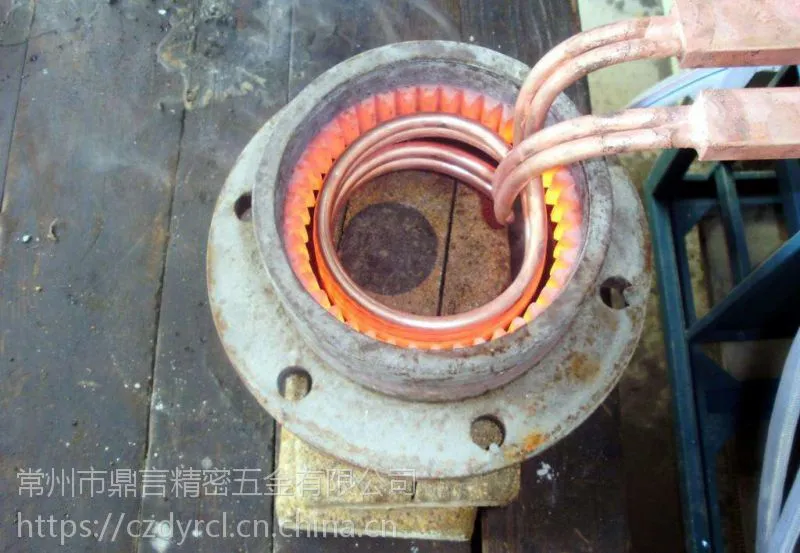

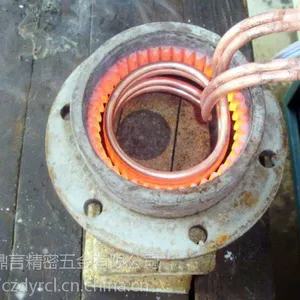

内齿轮淬火加工

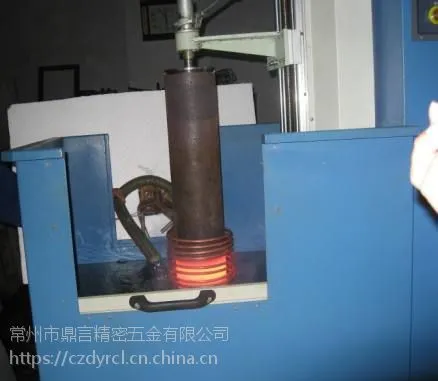

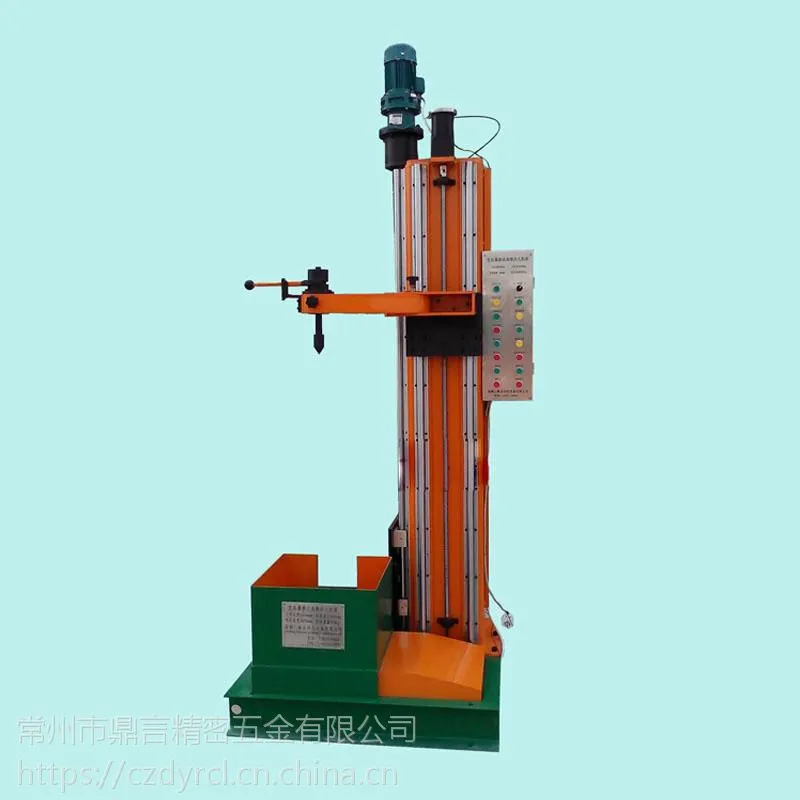

立式淬火机床：

主要做长轴类

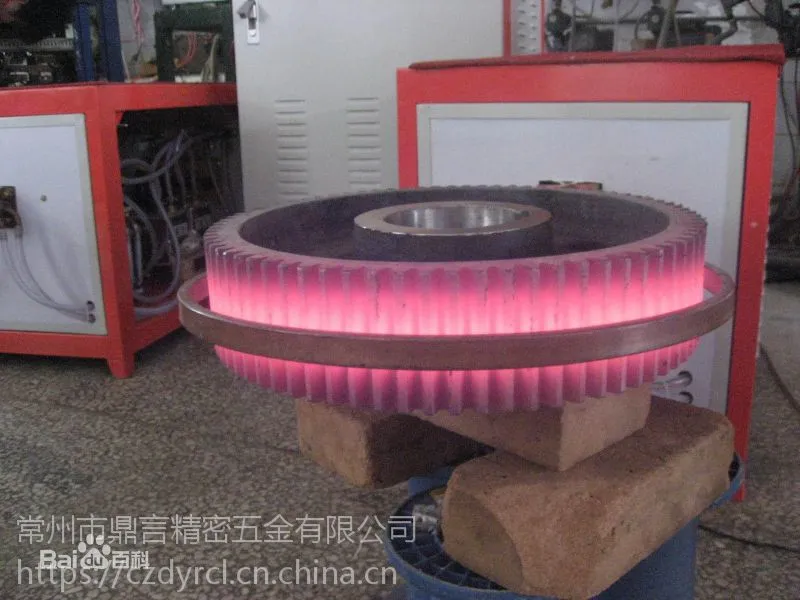

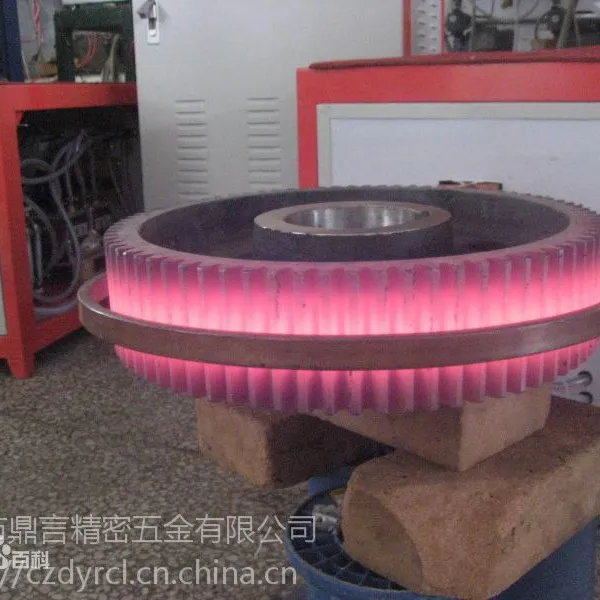

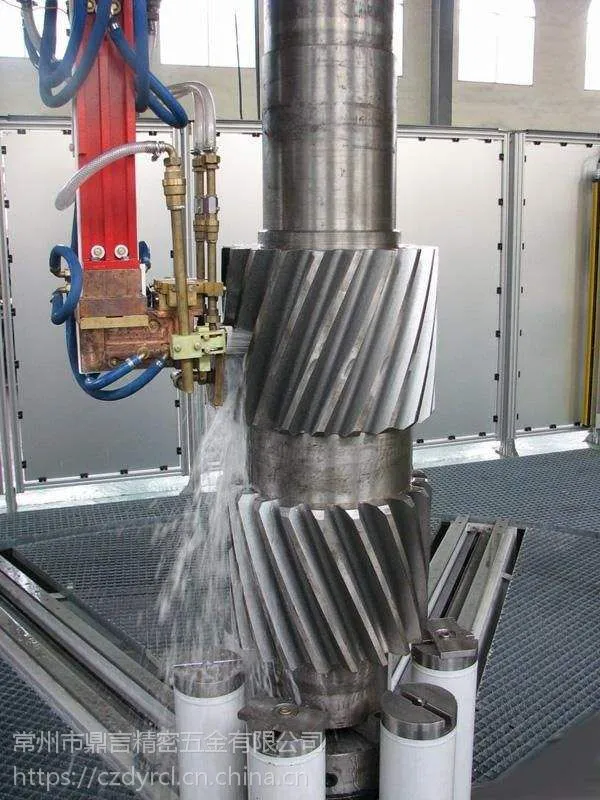

齿部淬火：

 主要卸齿高频淬火加工

高频工艺

常州鼎言精密五金有限公司是一家专业热处理加工厂家，公司主要业务有不锈钢热处理,高频淬火热处理,固溶,退磁等热处理加工

常州鼎言提供高频淬火热处理加工

感应加热表面淬火（高频、中频、工频），火焰加热表面淬火，电接触加热表面淬火，电解液加热表面淬火，激光加热表面淬火，电子束加热表面淬火。

快速加热与立即淬火冷却相结合。

通过快速加热使待加工钢件表面达到淬火温度，不等热量传到中心即迅速冷却，仅使表层淬硬为马氏体，中心仍为未淬火的原来塑性、韧性较好的退火（或正火及调质）组织。

感应加热频率的选择：

根据热处理技术要求及加热深度的要求选择频率，频率越高加热的深度越浅。

高频(10KHZ以上)加热的深度为0.5-2.5mm， 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。

中频(1~10KHZ)加热深度为2-10mm，一般用于直径大的轴类和大中模数的齿轮加热。

工频(50HZ)加热淬硬层深度为10-20mm，一般用于较大尺寸零件的透热，大直径零件（直径&Oslash：300mm以上，如轧辊等）的表面淬火。

感应加热淬火表层淬硬层的深度，取决于交流电的频率，一般是频***加热深度浅，淬硬层深度也就浅。频率f与加热深度δ的关系，有如下经验公式：δ=20/√f(20°C)；δ=500/√f(800°C)。

式中：f为频率，单位为Hz；δ为加热深度，单位为毫米（mm）。

感应加热表面淬火具有表面质量好，脆性小，淬火表面不易氧化脱碳，变形小等优点，所以感应加热设备在金属表面热处理中得到了广泛应用。
