| 是否进口:否 | 产地:中国 | 加工定制:否 |
| 品牌:上海振霖 | 型号:ZLK-X02 | 类型:实验室设备教学仪器 |
| 订货号:ZLK-X02 | 货号:ZLK-X02 | 材质:铁木 |
| 测量范围:工业自动化 | 适用范围:高等院校培训机构 | 是否跨境货源:否 |

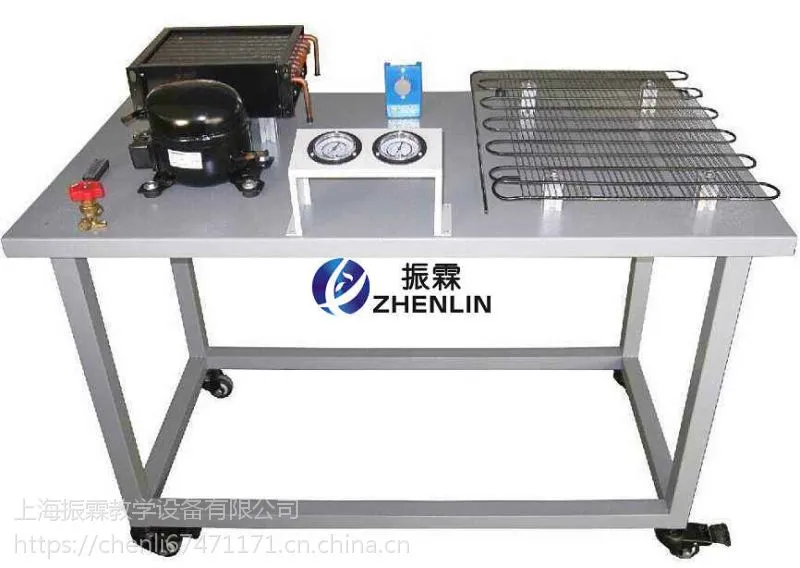

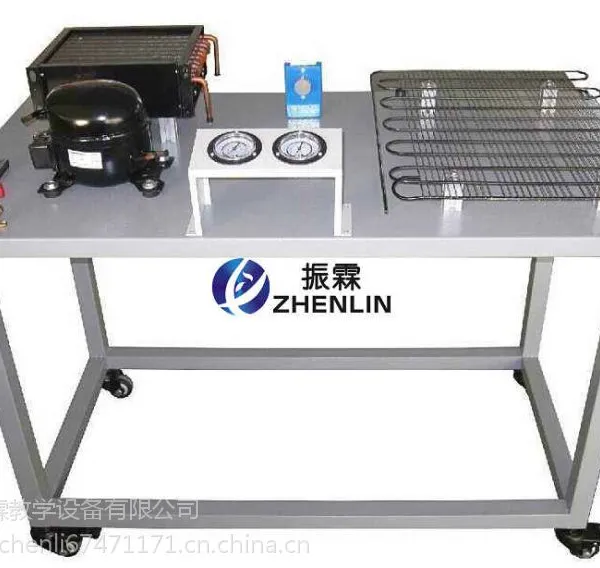

ZLK-X02制冷管路维修基本技能实训设备
一、制冷管路维修基本技能实训设备介绍:
制冷管路维修基本技能实训设备主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台,学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。
适用于技工院校、职业学校作为制冷基本技能的实训。
二、制冷管路维修基本技能实训设备技术参数:
1、工作电源:单相三线 220V±5% 50Hz
2、制冷剂:冰箱F-12
3、外形尺寸:1200×600×780mm
4、环境温度:-10℃ ~40 ℃
5、相对湿度:<85%
6、设备重量:30Kg
三、配置清单:(单台配置)
序号 | 名称 | 数量 | 性能描述 |
1 | 压缩机 | 1台 | 卧式 |
2 | 冰箱过滤器 | 1个 | 铜质、管状 |
3 | 冰箱冷凝器 | 1个 | 铁质喷塑、片式 |
4 | 冰箱蒸发器 | 1只 | 铝质、管式 |
5 | 冰箱温控器 | 1只 | 机械可调 |
6 | 高压表 | 1只 | 指针式 |
7 | 低压表 | 1只 | 指针式 |
8 | 视液镜 | 2只 | 圆镜直视、铜质外壳 |
9 | 铜管 | 1套 | 圆形 |
10 | 手阀 | 1只 | 铜质 |
11 | 实验台架 | 1台 | 钢木结构 |
12 | 实训指导书 | 1套 | 与实训台配套 |
四、操作工具:(单台配置)
序号 | 名;;称 | 数量 | 性能描述 |
1 | 焊具 | 2只 | 便携式 |
2 | 弯管器 | 1付 | 钢质 |
3 | 扩口器 | 1付 | 钢质 |
4 | 钢管割刀 | 1把 | 钢质 |
5 | 电铬铁 | 1把 | 内热式 |
6 | 烙铁架 | 1个 | 阻燃 |
7 | 剥线钳 | 1把 | 多用 |
8 | 尖嘴钳 | 1把 | 钢质、绝缘 |
9 | 螺丝刀 | 2套 | 十字、一字各1把 |
10 | 真空泵 | 1台 | 一个实验室配一台 |
五、操作工具
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判断冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、电气调试
13、工况的调整
