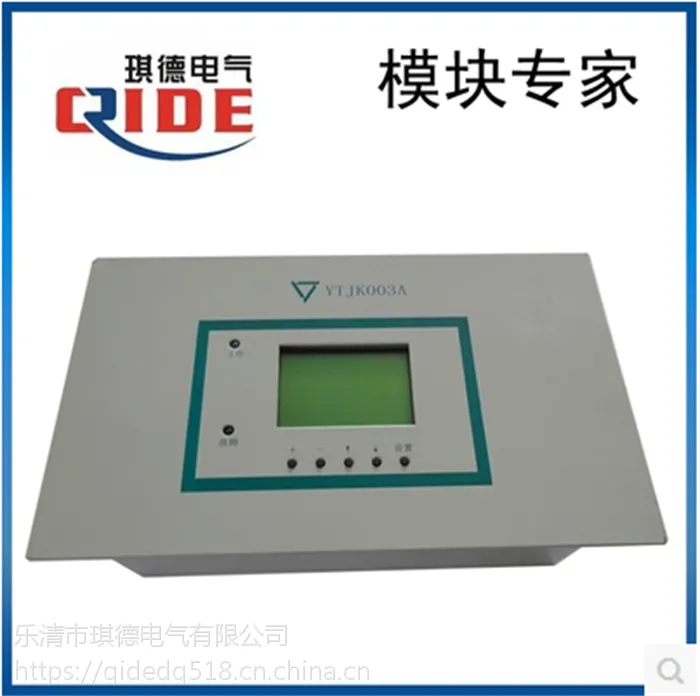

供应原装YTJK003A电力智能监控系统监控模块，YTJK003A监控模块

一、概述：

随着社会不断向前发展，电力系统对电力操作直流电源的要求越来越高，市场竟争日趋激烈，为满足客户的需求，公司结合***代、***代电源监控系统的特点，研发了第三代电力智能电源监控系统SPC100A。SPC100A电源监控系统功能完善，可靠性和稳定性高，可扩展性强，能根据蓄电池的性能特点自动完成对蓄电池的充、放电，在无人值守的情况下，实现智能化；也可选择手动均充、浮充电。另外，可与其它电源公司的高频开关电源模块通信；提供MODBUS协议，可与后台通信，全面实现“四遥”。

二、主要性能特点：

1、可测量合母、控母电压，电池、控母电流；

2、最多可管理8个电源模块；

3、直流系统母线绝缘监察；

4、能检测交流信号；

5、可储存9条历史记录；

6、可输入2路开关量信号；

7、具有声光告警功能、干接点输出信号；

三、主要技术参数：

工作电源电压：80V～315V DC（HM+与HM-既是合母电压采样又提供监控器工作电源）

输入信号：

1、合母电压0～300.00V；

2、控母电压0～300.00V；

3、蓄电池充/放电电流（传感器：50A/4V或100A/4V）；

4、控母电流（传感器：50A/4V或100A/4V）；

5、交流失电/恢复(交流电压)；

输出信号：

1、1路故障干接点输出(常开或常闭点)；

2、RS485接口与电源模块通信；

3、RS232接口与后台通信。

四、产品安装尺寸：

     监控器采用卡片式安装，用户只需在柜体的面板开一个长方形孔（开孔尺寸：218×141mm），将监控器（取下接线端子和安装卡片）放入其中，从背面将安装卡片钩在两侧的开槽上，拧紧卡片上的螺丝即可牢靠的固定于面板上。
