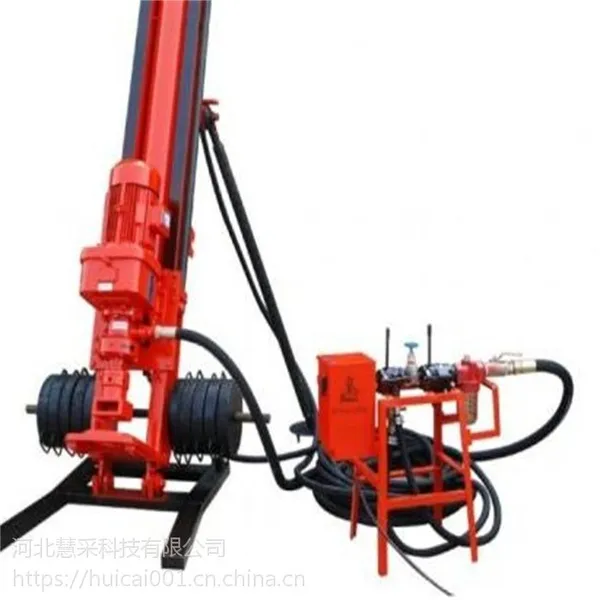

KQD155B型钻机基本参数钻孔直径（mm） 90-130钻孔深度（m） ≥50回转转速（rpm） 0~60工作气压（MPa） 0.7~1.4钻杆规格（mm） 76x1500耗气量（m^3/min） ≥12提升力 （N） 12000备注 电动机（7.5kW）

一、概述GY-1型钻机是一种轻便多用途工程勘察钻机，它适用于工业和民用建筑、铁路、桥梁、水电等部门的工程地质勘探，以及小直径的基桩孔施工。其主要特点有以下几点： 1.转速范围广，档次合理。 2.低转速、大扭矩，能适应于钻机取样及桩孔施工。 3.采用摩擦锥与游星轮组合式卷扬机，结构***，冲击性好。 4.回转器开箱后，孔口开阔，可直接起下直径Φ400以内的钻具。操作方便。 5.钻塔为楼梯塔或钢管四脚塔，装载形式有滑橇式和拖挂式。由用户任选。 6.油压给进，操作简便，钻进效***。 7.结构紧凑，体积小，重量轻，解体及方便。二、主要性能参数1、钻进能力钻孔直径（mm）30076钻孔深度(m )25135175钻杆直径(mm)422、转盘转速（r/min）48 100 200 350 650扭矩2000N·m给进行程400mm油缸给进力20KN油缸上顶力30KN3、升降机卷筒直径φ125mm钢丝绳直径φ11mm卷筒容绳量24m单绳提升力18KN单绳提升速度（***层）（m/s）0.32 0.66 1.24 2.584、油泵型号CBF-F420-ALP齿轮油泵排量20mL/r额定转速2500r/min额定压力20MPa压力25MPa5、动力机型号功率转速重量（1）电动机Y160M-411KW1460r/min123kg（2）柴油机常柴ZS110012.1KW2200r/min155kg6、钻机外形尺寸（长×宽×高）1580×1080×1200mm7、钻机重量（不包括动力机）450kg

GK-180岩心钻机型　　号： GK-180钻孔深度： 180米配　 套：柴油机动力、一条主动钻杆、泥浆泵一、使用范围1、适用于普查勘探，地球物理勘探，道路及建筑勘探以及打孔等钻进工程。2、可根据地层的不同选用金刚石、合金、钢砂及钢粒等钻头进行钻进。3、可钻2－9的砂质粘土及基岩层等。二、主要特点1、具有油压自动给进机构，提高钻进效率，减轻工人劳动强度。2、钻机采用球卡式夹持机构，可实行不停倒杆，操作方便，可靠。3、主动钻杆大，传动扭矩大，不易折断。4、配有孔底压力表指示压力，便于掌握孔内情况。5、手柄集中，操作方便，可靠。6、结构紧凑，钻机、水泵及柴油机都安装在同一个底座上，占用场地面积小。7、重量轻，分解性强，便于，适合于平原和山区工作。180米钻机参数1、基本参数钻进深度180m开孔直径150mm终孔直径75mm钻杆直径42、50mm钻孔倾角90～75度钻机外廓尺寸(长×宽×高)1570×697×1360(mm)钻机重量（不包括动力）500Kg2、回转器立轴转速（五档 r/min）140、295、470、790、1010油缸给进行程450mm油缸给进力25KN油缸起重力35KN空载时油缸向上移动速度2.5m/min空载时油缸向上移动速度3.3m/min工作扭矩0.7KN3、卷扬机提升能力(单绳)20KN卷筒转速(r/min)36、76、121卷筒直径140mm卷筒圆周线速度二层(m/s)0.31、0.66、1.05钢丝绳直径9.3mm钢丝绳容量35m抱闸直径252mm闸带宽度50mm4、水泵类型卧式单缸双作用配柴油机额定冲次120次/min配电动机额定冲次100次/min压力1.5MPa工作压力0.7MPa缸套直径80mm活塞行程100mm5、油泵类型齿轮泵型号JT-D310额定压力12MPa压力20MPa流量10ml/r额定转速2000r/min6、动力机柴油机型号S1100额定功率10.3KW额定转速2000r/min电动机型号Y160M-4额定功率11KW额定转速1460r/min

配　　套：柴油机动力、一条主动钻杆　　XY-1B型钻机是在XY-1型钻机的基础上设计而成的，是一种油压给进的高压轻便钻机。适用于地质普查，工程勘探等钻孔，各种混凝土结构的检查孔，更适用于金刚石钻进工程。　　此机为高速钻机，终孔在φ75mm，可钻进深度为：150mXY-1B型钻机主要技术参数：钻进深度：150m水泵排量：95L/min开孔直径：φ150mm水泵压力：1.2MPa终孔直径：φ75mm油泵规格：CB1-D308钻机倾度：0～360°柴油机型号：ZS1105回转器立轴转速：1010、790、470295、140 r/min柴油机功率：13.2KW卷扬提升速度：0.31、0.66、1.05 m/s钻机尺寸（长X宽X高）单位mm10x1030x1440卷扬能力：11KN钻机重量（不含动力）585kg

产品介绍：XY-3地质钻探机水井钻机XY-3地质勘探钻机主要特点1、钻机采用LG140型汽车变速箱总成，具有10个转速数和合理的调速范围2、扭矩大，承载力强，可实现远距离操纵变速，操作集中方便；3、装机功率大，具有2档反转速度，便于处理事故；4、具有常闭式液压卡盘，操纵方便灵活；5、可实现立轴和卷扬机的操作；6、立轴通孔直径大，可换用大六方主动钻杆。XY-3岩芯钻机技术参数钻孔深度 600m钻孔直径300-75mm开孔直径300mm终孔直径75mm钻杆Φ60钻孔倾角90°--65°立轴立轴正转速度 30-1050r/min立轴反转速度29-137r/min立轴行程600mm立轴内孔直径 96mm立轴提升能力6000kg主卷扬单绳提升速度0.5-1.9m/s钢丝绳直径12.5mm单绳提升能力4000kg卷筒直径 300mm卷筒容量50m单绳提升能力3000kg泥浆泵卧式三缸BW-250型泥浆泵 BW-250mudpump排量250L/min工作压力 80kg/cm2进水管直径75mm出水管直径50mm齿轮泵双联齿轮油泵CBF-F63/25前流量压力63L/min20Mpa后流量压力25L/min20Mpa钻机动力柴油机410576HP电机Y180L-459KW重量尺寸钻机重量1600KG外形尺寸2500×900×1800mm
