液压板料折弯机（双缸）技术方案

一、机器的主要特点及用途

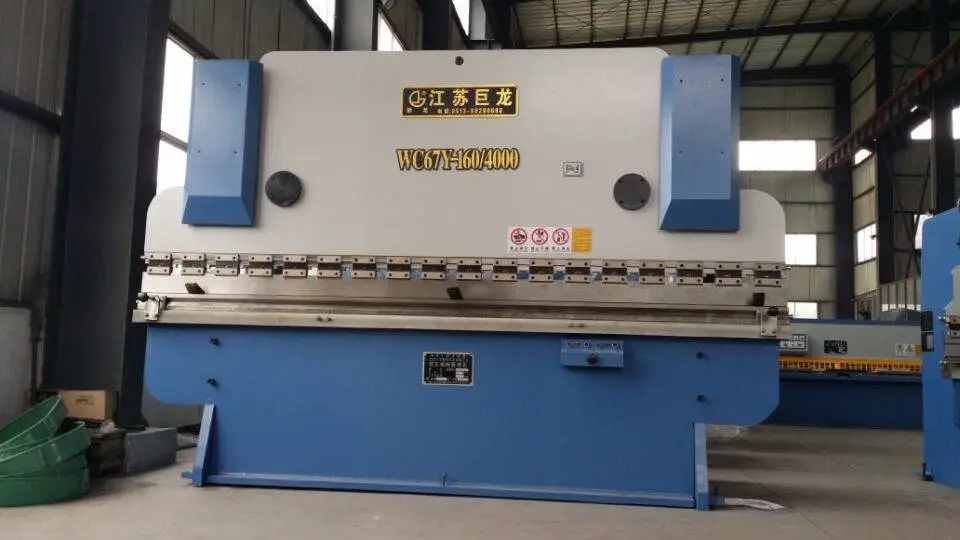

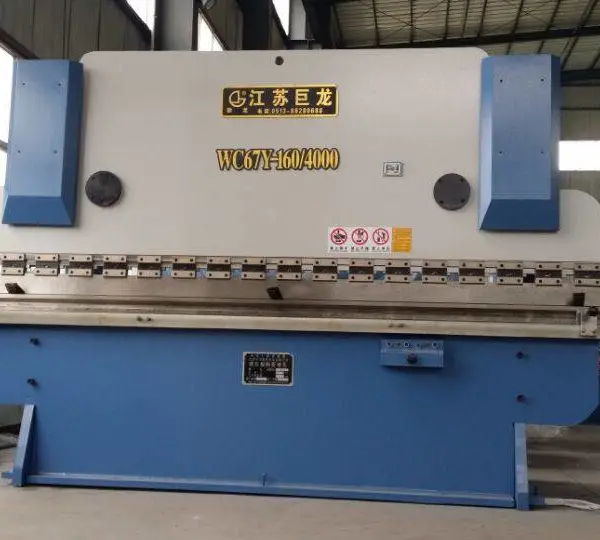

WC67Y-160/4000液压板料折弯机，采用钢板焊接结构；振动时效消除应力，机床具有很好的刚性和稳定性；整个机架刚性好，工作平稳、***、操作方便；通过电气和液压系统的协调控制，达到理想的折弯效果。

二、机器的主成部分及结构说明

1、滑块部分     WC67Y-160/4000液压板料折弯机采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞杆带动滑块上下运动。

2、工作台部分   由工作台前的按钮盒操纵，使电动机带动挡料架前后移动，并由数字显示移动的距离，其最小读数为0.10毫米（前后位置均有行程开关限位）。

3、同步系统     该机由扭轴、摆臂组成的机械同步机构，结构简单，性能稳定可靠，同步精度高。机械挡块由电机调节，计数器显示数值。

4、挡料机构     挡料采用电机传动，通过链轮带动两丝杆同步移动，计数器显示挡料尺寸，可手动微调。

5、外购配套件

1主要电气元件：苏州西门子电器有限公司；

2液压阀：江苏建湖液压件制造有限公司；

3密封圈：日本华尔卡公司；

4主电机：南通恒力电机制造厂。

三、主要技术参数

1、公称压力                       1600   KN

2、工作台长度                     4000   mm

3、立柱间距离                     2940   mm

4、喉口深度                        320   mm

5、滑块行程                        200   mm

6、工作台与滑块间的开启高度    420   mm

7、主电机功率                       11   kW

8、油泵                          25MCY14-1B

9、外形尺寸（L×W×H）         4100×1530×2850  mm
