1、变型缝型式列表如下：

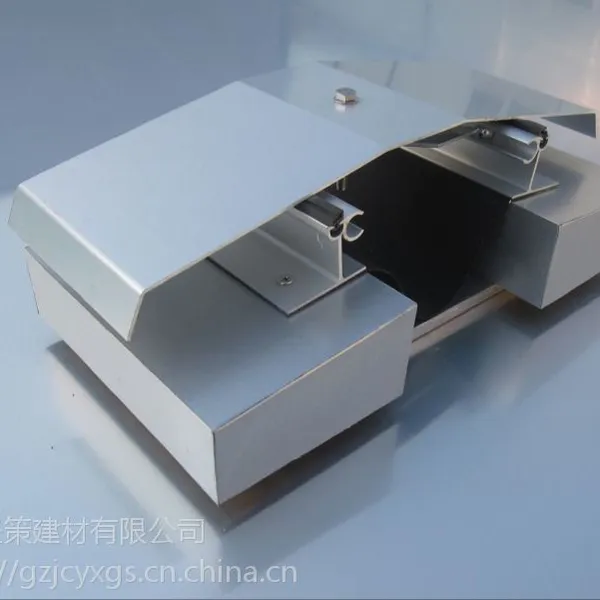

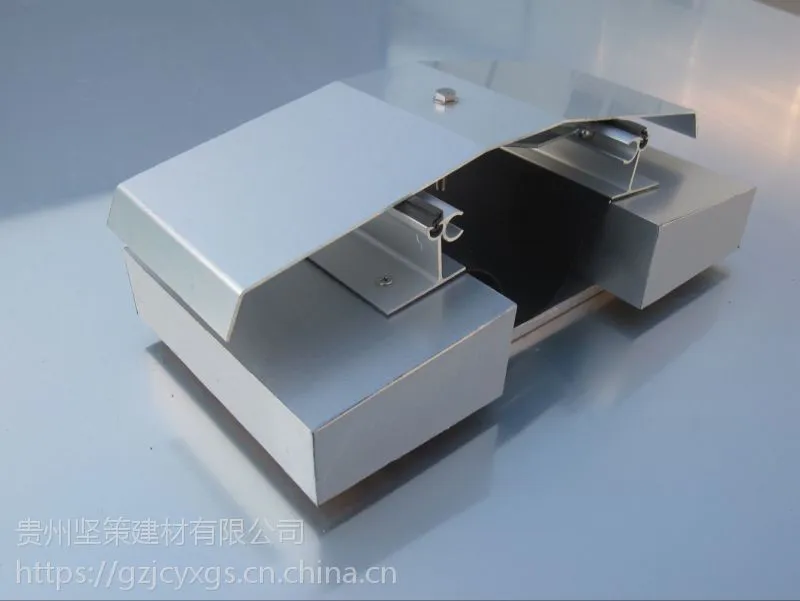

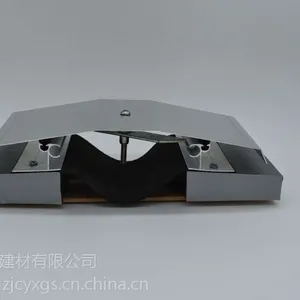

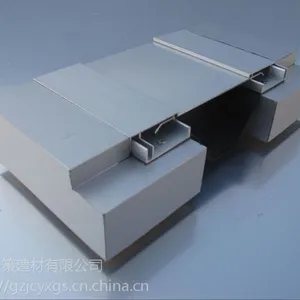

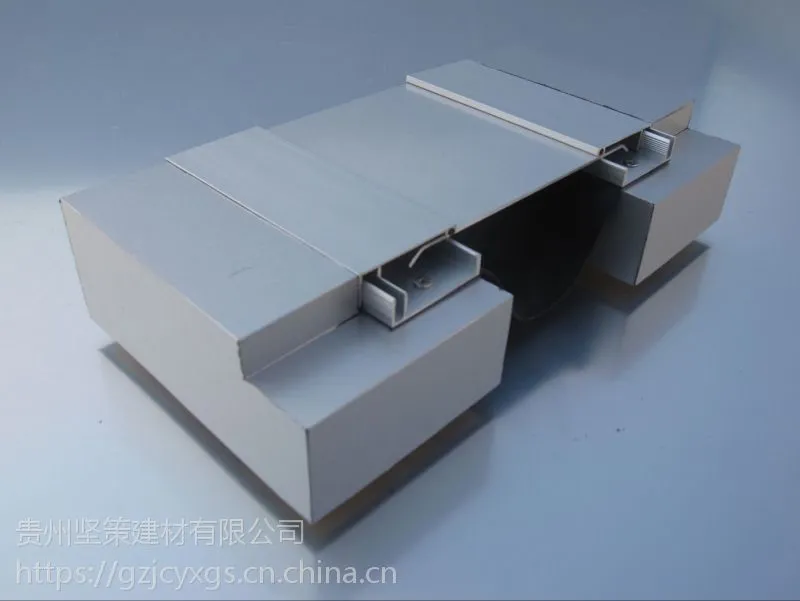

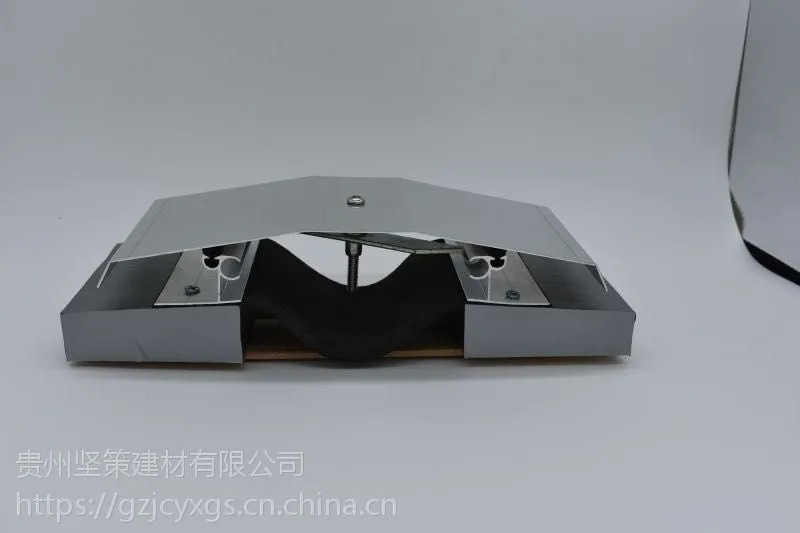

2、成品变形缝：（铝板）

需用图集：外墙成品变形缝盖板04CJ01-3—1/19，

室内顶棚及墙面盖板为04CJ01-3—3/15，

地面成品变形缝盖板04CJ01-3—3/7

材料要求：牌号6061或6063，伸缩量为50㎜。阻火带阻燃时间≥3h。

2.1、成品变形缝安装技术要求

材料要求：

（1）铝板：材质符合GB/T3280—1997及GB/T4237-1993要求，采用牌号6063-T5、6061-T6型材。

外观：表面作阳极化处理或氟碳喷涂、粉沫喷涂。板的表面应平整、光洁。

（2）止水带：采用三元乙丙防水材料，用配套胶粘接剂固定。

材质：符合GB18173.1—2000《高分子防水材料》要求。

（3）阻火带：采用硅酸盐耐火纤维及不锈钢薄板加工而成，按照GB/T9978—1999《建筑构件耐火试验方法》测定耐火极限。

（4）胶条

胶条采用热塑性橡胶，胶料性能符合下表要求。

2.2胶条外观质量符合下表要求

4.3成品力学性能：试验应满足下表要求

外墙：固定螺栓：M6×130~150㎜

内墙：固定螺栓：M6×80㎜

成品变形缝的尺寸要求必须实地测量，先做型式样板，经验收后再大面积施工。            内墙卡锁型变形缝                                                                 由铝锚夹和铝合金盖板组成，将铝型材固定于墙体一侧，金属盖板与铝型材咬合。外观整洁、安装方便。适用缝宽为30-200mm。用于室内墙面、顶棚变形缝节点。

注：

1、施工中基座上口宽度应≥槽口宽度。

2、ES为变形缝装置的表面投影宽度，变形缝宽度W按工程设计。

3、只需固定一侧，安装便利。

发货清单：

1】铝合金基座；

2】铝合金边侧盖板；

3】铝合金中心板；

4】塑料膨胀钉；

5】止水带；

6】阻火带（根据工地现场要求选择）；

7】弹性胶条；

不锈钢板：

材质应符合GB/T 3280-1992及GB/T 4237-1992要求。

外观：冷轧板表面做发纹处理，热轧板表面作抛光处理，板的表面应保持平整。

铝合金型材、铝合金板、铝板：

材质符合GB/T 3880-1997和GB/T5237-1993要求。采用牌号为6063-T5、6061-T6型材。

外观：表面作阳极化处理或氟碳喷涂、粉沫喷涂。板的表面应平整，光洁。

止水带：采用三元乙丙防水材料，用配套胶粘剂固定。

材质：符合GB18173.1-2000《高分子防水材料》要求。

阻火带：采用硅酸铝耐火纤维及不锈钢薄板加工而成。按照GB/T 9987-1999《建筑构件耐火试验方法》测定耐火极限。根据工程设计选用不同等级的阻火带。

                      铝合金变形缝的优点；        铝合金变形缝采用阳极氧化铝合金制造而成具有良好的伸缩性，耐老化，使用寿命长，易安装，防水性能好的优点
