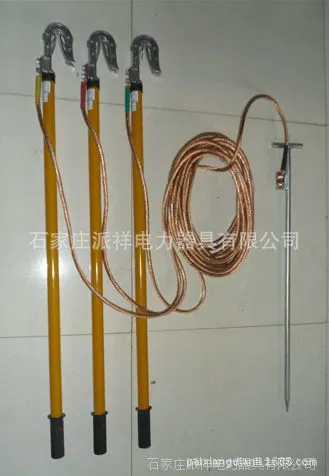

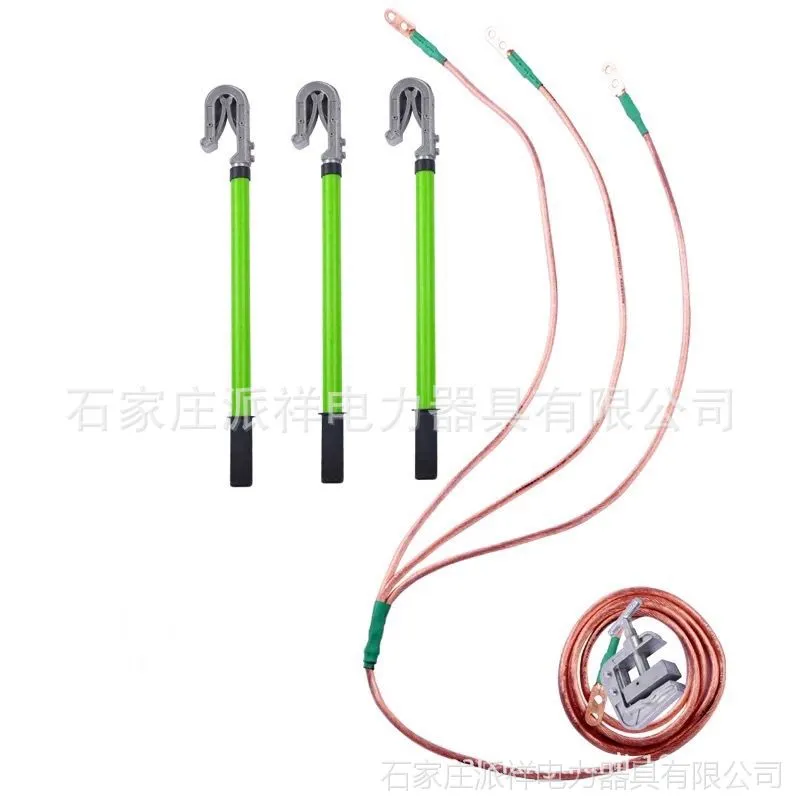

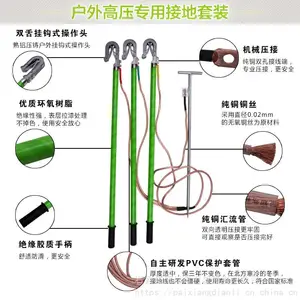

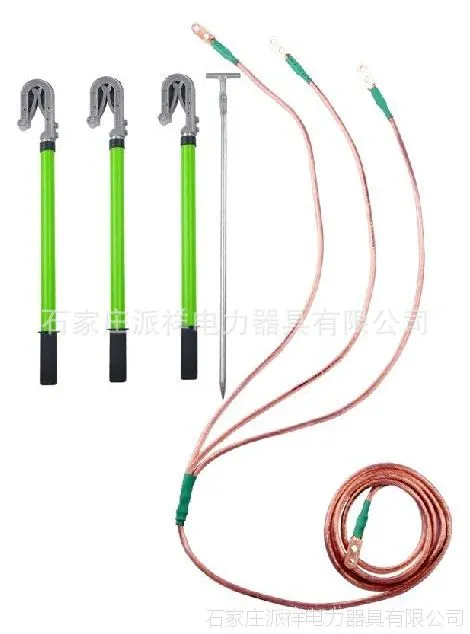

JDX-WS-10KV户外高压接地线双舌弹簧挂钩式接地棒25方国标铜线包检测派祥厂家

接地线产品类型： 线路挂钩式接地线

接地线使用范围： 10KV户外线路，变电线路

接地棒接电夹型式：双簧挂钩式接地棒/双舌接地棒

接地棒接电夹规格：接电夹开口口距35mm，开口口距80mm

接地棒操作杆规格：1m*3根，外径Ф30mm，操作杆长度和外径可根据用户需求定制。

接地软铜线规格： 线径：25mm2，3*1.5m+12m合相式。长度和线径可根据用户需求定制。

适用电压等级：    10KV

接地线的分类：不同电压等级、不同使用环境下的接地线的具体配置是不同的，　相同电压等级不同使用环境下的接地线的具体配置也是不同的（接地棒的长度，接电夹的样式，接地软铜线的粗细，长度，接地方式等）。所以，用户在选购接地线时一定要搞清楚具体的使用环境和准确的电压等级，以便正确选型。

本公司总结多年来生产接地线的经验，结合十几年来为电力系统各级单位（电力公司、电厂、工矿企业、油田、煤矿等单位）提供接地线产品的实际情况，对不同电压等级和不同使用环境下所需接地线产品进行总结分类。

1、 接地线按使用环境可分为户内母排型，变电母排型，变电线路型，户外线路型四种。

一般情况下检修时户内母排型接地线和变电母排型接地线的接电夹与带电设备的母排（铜排）连接，所以变电母排型和户外母排型接地线的接电夹一般采用平口式即：JDX-NL型平口螺旋压紧式接地线和JDX-NS型平口手握式接地线。

而变电线路型接地线和户外线路型接地线的接电夹与带电体的连接部分一般是铜线或钢芯铝绞线，所以变电线路型接地线和户外线路型的接地夹一般采用双簧卡口式、单簧卡口式、或猴头压紧式，即：JDX-WS型双簧卡口式接地线、JDX-WD型单簧卡口式接地线和JDX-WL型猴头压紧式接地线。

2、  据电压等级不同，接地线可分为380V接地线、6KV接地线、10KV接地线、35KV接地线、66KV接地线、110KV接地线、220KV接地线、330KV接地线和500KV接地线。

     10KV接地线订货须知：
1、短路接地线有分相式和组合式两大类，有平口式和钩式两种导线端线夹，请用户选用时注明。

2、软塑铜线的截面积和长度是根据用户的具体要求进行配套的。

3、订货时必须说明导线规格范围和使用电压等级。

4、绝缘操作棒根据用户的要求进行选择配套。

5、本厂配备接地极，用户可根据需要进行选择。
10KV接地线选用注意事项：
1、短路接地线有分相式和组合式两大类，有平口式和钩式两种导线端线夹。
2、软塑铜线的截面积和长度是根据用户的具体要求进行配套的。
3、必须说明导线规格范围和使用电压等级。
4、绝缘操作棒根据用户的要求进行选择配套。
5、本厂配备接地极，用户可根据需要进行选择。
10KV接地线结构特点：
1、接地线线卡（接电夹）等主要零件采用铝合金压力铸造，线卡（接电夹）经久耐用。
2、操作简便，特别是弹簧压紧式接地棒，只需往导线上一挂、一拉即可。
3、配套合理，功能可靠。根据电压等级，合理选用“接地线”，线卡（接电夹）结构简单，与导线接触面大。
4、线卡（接电夹）实用范围大，适应不同导线截面的需要

10KV接地线的维护与保管
　　在正常情况下，每次使用前均应认真检查是否完好，软塑铜线应无裸露、断头，螺母无松脱。否则不得使用。该产品不得随地乱摔，注意清洁卫生工作，预防泥沙，脏物进入产品孔隙之中，从而影响正常使用，经受短路电流后的接地线应根据受短路电流大小和外观检验判断，一般应予报废。
