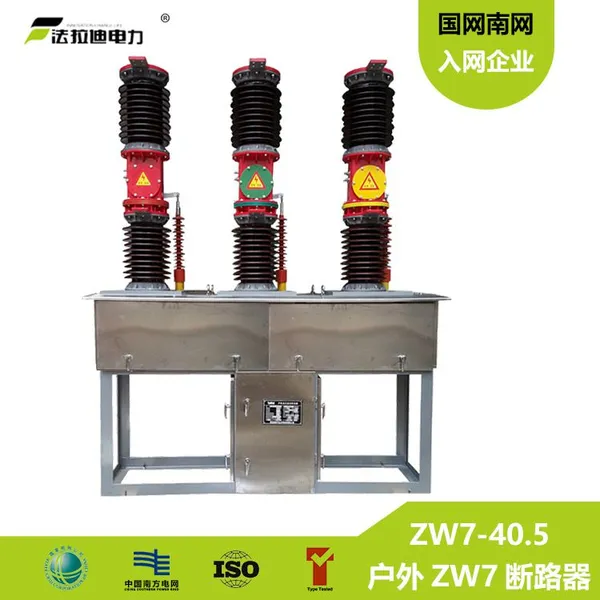

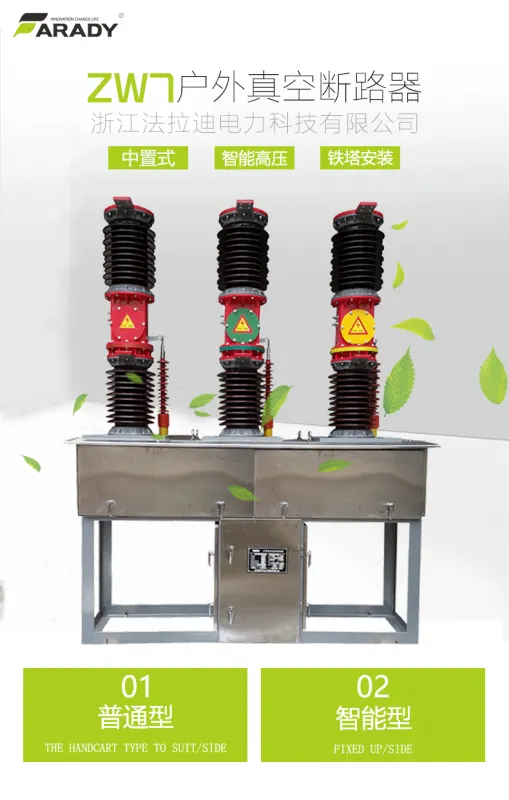

ZW7户外真空断路器

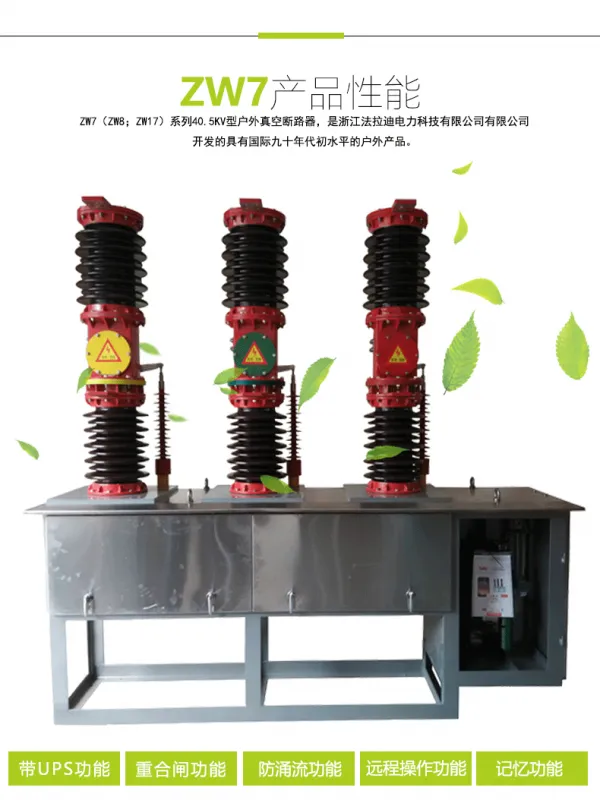

ZW7产品性能

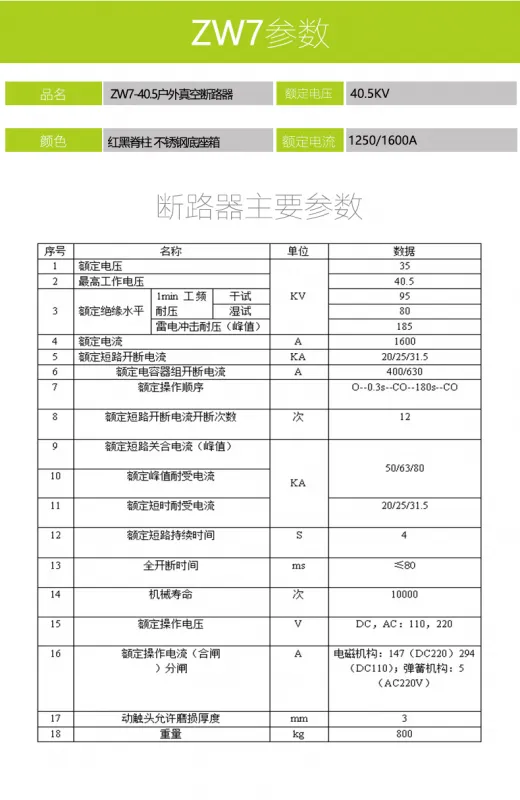

ZW7参数

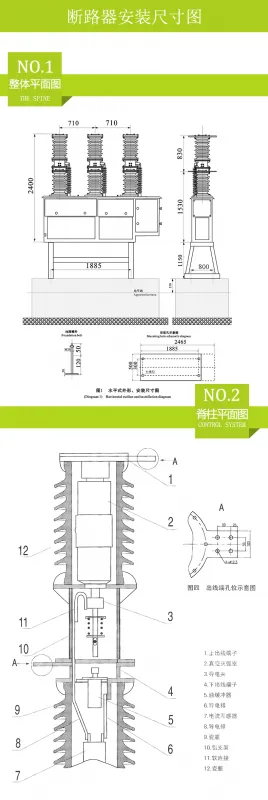

断路器安装尺寸图

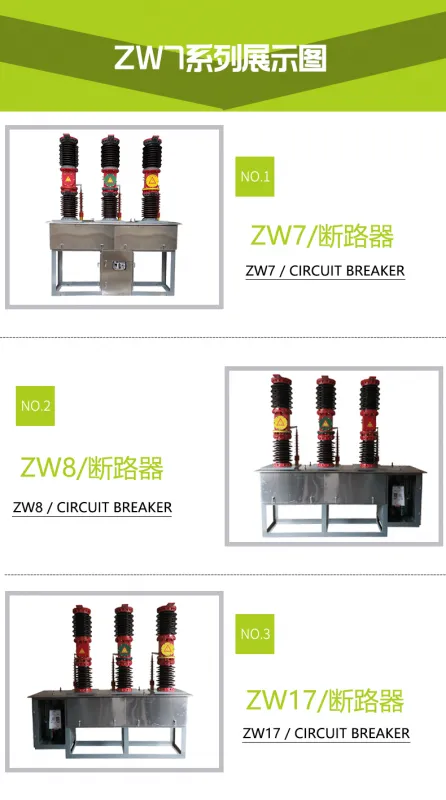

ZW7系列展示图

买前须知

1. 1. 1概述

ZW7（ZW8；ZW17）系列40.5KV型户外真空断路器，是浙江法拉迪电力科技有限公司有限公司开发的具有国际九十年代初水平的户外产品。它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

1. 1. 2产品用途及使用条件

ZW7（ZW8；ZW17）系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型

符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：

1. a. 周围空气温度

上限+40℃

下限一般地区-30℃,高寒地区-40℃

1. b. 海拔：2000 m

2. c. 分压不超过700Pa（相当于风速34 m/S）

3. d. 地震烈度，不超过8度

4. e. 空气污染程度Ⅲ级

5. u 带UPS功能

   具备UPS功能：交流失电可合分50次以上，***48小时内正常工作；

   u 定时限保护功能

   定时限保护方式按照传统的三段式电流保护方式（速断、***速断、过流）进行；

   u 反时限保护功能

   反时限保护是按照固定的熔丝曲线进行保护（曲线按***的熔丝曲线）；

   u 重合闸功能

   可以按照事先整定的次数进行多次重合闸功能；

   u 手合遇故障功能

   手动合闸时，出现故障，控制器立即断开闭不进行重合闸。

   u 防涌流功能

   在手合时当电流小于用户设置的防涌流电流值则延时用户设置时间进行防涌流，如果电流大于用户设置的防涌流电流值则不防涌流。若不需要投入该功能，请在该菜单中设置为X，即显示为：OFF。防涌流菜单的设置方法同过流菜单的设置方法。

   u 操作功能

   重合器控制器提供了控制器面板操作功能，遥控器操作分、合闸功能以及远方控制、远程主机操作功能。

   u 液晶显示功能

   为产品的整定、设置、查看提供直观的各种参数。

   u 事件记录功能

   可记录最近的255条事件。

   u 记忆功能

   各种设定的数据自动进入记忆单元，10年不丢失。

   u 遥信量检测功能,具备四遥通讯功能.

   可检测开关的当前状态
