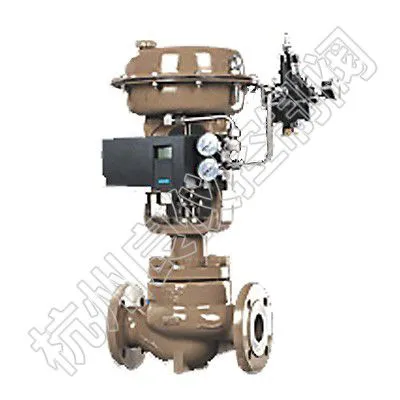

气动薄膜单座调节阀特点

顶导向单座调节阀，结构紧凑，部件少、易维修。

可调范围大，固有可调比为50。
执行机构采用多弹簧结构，高度减少30％、重量减轻30％。
ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
ZXPJ型气动薄膜调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

 气动薄膜单座调节阀连接尺寸及标准

· 法兰标准：铸铁法兰按GB4216.5-84
                          铸铁法兰按GB9113-88、JB/T79-94
· 法兰密封面形式：PN10、PN16为凸面；
                                      PN40、PN64为凹凸面、阀体为凹面。
· 薄膜执行机构气信号接口：内螺纹M16×1.5
· 夹套保温型夹套载热体接口：对焊φ18×4
﹡ 阀体法兰及法兰端面距离可以按用户***的标准制造。
  如：ANSI、JIS、JPI等标准。

气动薄膜单座调节阀订货须知

  订货时请用户提供以下资料：
· 调节阀名称、型号
· 公称通径(mm)
· 公称压力(MPa)
· 额定流量系数(Kv)
· 固有流量特性
· 介质名称
· 工作温度及范围
· 整机作用方式
· 阀体、阀内件及填料材质
· 所配附件
· 其它特殊要求
