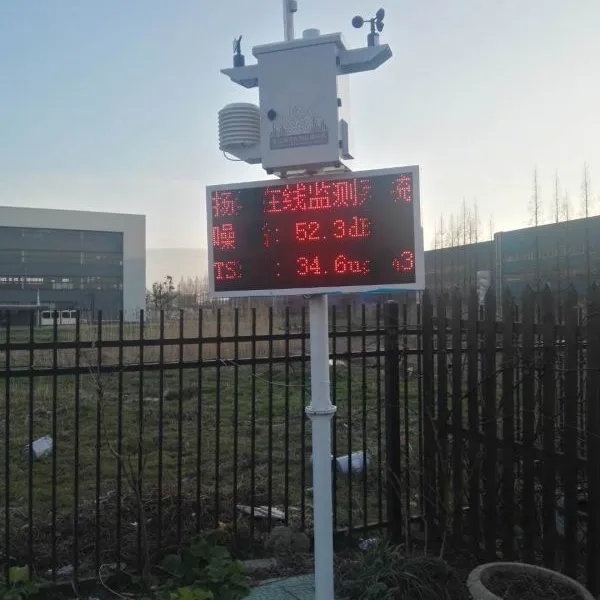

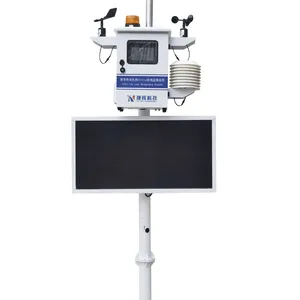

JH-EXT01-FCWS户外型粉尘仪，具有颗粒物浓度连续监测、定时采样以及粉尘浓度超标报警等多种功能。该仪器内置鞘气保护气路，有效防止光学系统受到污染，因此仪表可以应用于测试恶劣工况环境下

的较高粉尘浓度，配合自校功能，测量稳定可靠。可集成噪声在线监测、气象参数传感器、视频监控仪、数据采集板及信息平台等技术，构成开放式污染源在线监测终端，可应用于建筑扬尘、沙石场、堆煤场、秸秆焚烧等无组织烟尘污染源排放及居民区、商业区、道路交通、施工区域等的环境空气质量的在线实时的自动监控。监测终端与数据平台可构成监测系统。终端集成了大气颗粒物浓度监测、温湿度及风速风向监测、噪声监测、污染物超标视频抓拍；数据平台是一个互联网架构、的网络化平台，终端所得数据均能通过有线或无线网络及时传递到数据平台便于管控，平台还具有对数据的报警处理、记录、查询、统计、报表输出等多种功能。

二、工作原理

    JH-EXT01-FCWS 户外型粉尘仪采用光散射原理。当空气中悬浮粒子经过光敏区时，散射出与粒子成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子粒径当量和数量。通过对粒径大小和数量的计算和分析，得到空气悬浮粒子的质量浓度。（质量浓度转换系数 K 值由滤膜采样—称重法和JH-EXT01-FCWS型粉尘仪两者相比较确定。K=C/Q ,C—滤膜采样-称重法测得的质量浓度值，Q—由粒径大小和数量得到的计算原始值）光散射原理普遍应用于洁净环境下尘埃粒子的监测中，并且技术比较成熟。虽然大气环境中颗粒物的监测标准不同于洁净环境中尘埃粒子的监测标准，但是利用光散射对其进行监测的原理是相通的。主要不同和实施时的困难在于，洁净环境下尘埃粒子的浓度往往不是很高（专用计数器一般监测范围在 350000 颗/立方米），而大气环境中颗粒物的浓度要远远大于 350000颗/立方米。由于被测颗粒物的浓度较大，在利于光散射监测时颗粒物与颗粒物容易发生重叠，相互影响，采集到信号的信噪比较低。该产品通过流量控制，在***吸气泵的流量不变的前提下，补充洁净气体对样气按照一定比率进行稀释。被稀释后的干燥样气避免颗粒物重叠，提高信号的信噪比，准确判定通过颗粒物的粒径，从而进一步分析大气环境中颗粒物浓度。

三、系统结构图

JH-EXT01-FCWS 户外型粉尘仪监测系统是由监测主机.数据采集发射器.云计算服务平台组成,客户可方便的利用电脑.ipad.手机等网络终端直接登录服务器云平台观察数据.下载数据.下载曲线变化图;并可通过安装GPRSjieshouqi的大屏幕LED显示屏接受并实时显示数据。

四、基本参数

2、其他传感器技术参数

五、主要性能指标
