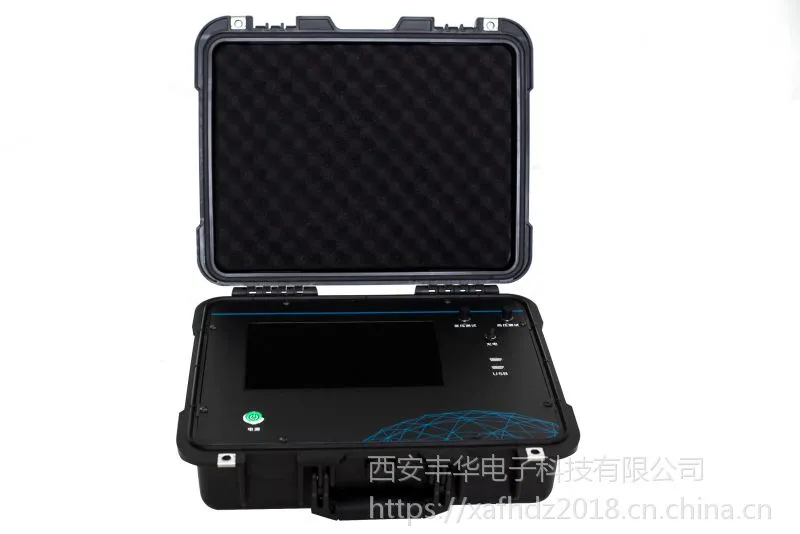

FHDL-2018A傻瓜式电缆故障自动测试系统

一．概述

     FHDL-2018A傻瓜式电缆故障自动测试系统是我公司***推出的第五代电缆故障测试设备。主机植入人工智能软件系统，直读故障距离，无需判读波形，告别了传统电缆故障测试仪波形判读的困惑。

长期以来，电缆故障测试的最难点就是分析判断故障波形，卡出故障距离。由于实际测试波形与理论波形有差异（无论单次脉冲波形还是多次脉冲波形），导致识读很困难，这就给操作者造成了很大的困惑。此款产品的推出，***解决了原来所有同类产品的弊端，使故障测试变得直接、简单、准确。是一款我公司***的“傻瓜式”电缆故障测试设备。使故障测试的简单化迈上一个新台阶。

二．产品特点

1、可测试35KV及以下等级所有电缆的开路、短路、高阻闪络、高阻泄漏等各种故障。

2、中文界面，界面清晰，菜单式操作，一目了然。

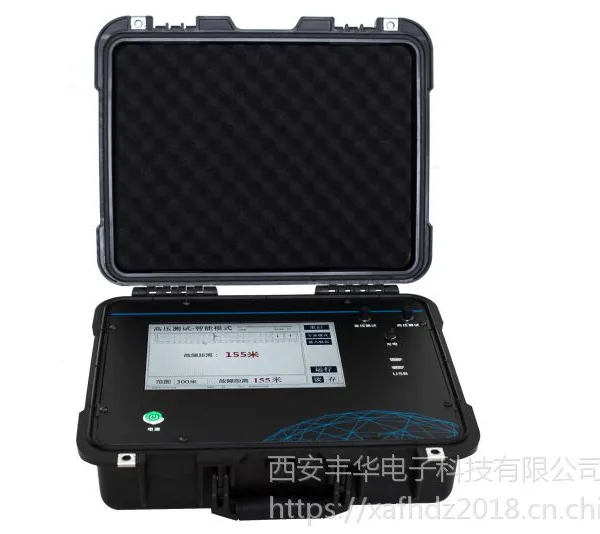

3、智能模式，直接显示故障距离，无需波形判断。

4、保留专家模式（手动模式），可相互验证测试结果。

5、测试速度快、精度高、重复性好、抗干扰能力强。

6、操作软件功能强大，操作简单

7、大屏幕工业级彩色液晶显示，质量可靠

三．主要性能指标

1． 使用环境条件

    温度范围:                                   -20 ?C～ 70 ?C

    湿度范围:                            （20?C）35 % ～ 85 % RH

2、技术指标

1）测试方法：低压脉冲法 、智能模式、专家模式

2）数据采样速率: 100M

3）测试误差：系统误差小于±1%

4）测试距离：≤40Km

5）系统测试精度小于0.2m

6）分辨率：V/fm；V为传波速度m/μs；软件游标0.10米（专家模式）

7）显示方式：10.1英寸工业级彩色液晶触摸屏

9）电源与功耗：AC　220V±10%　不大于15W　　DC　12V（7AH）　不大于20W

11）主机重量：5.0kg

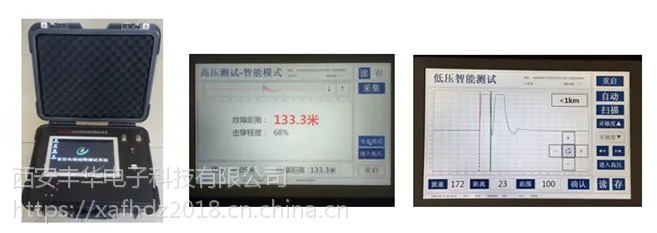

四、实测波形
