产品名称

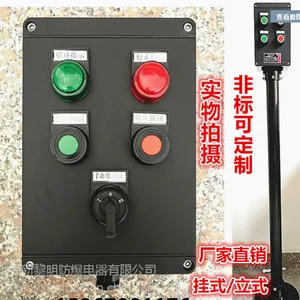

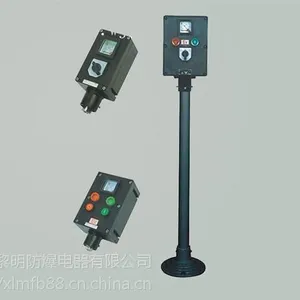

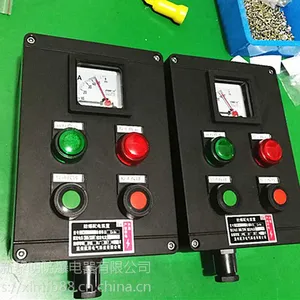

防爆防腐操作柱/新黎明LCZ8030防爆防腐操作柱/防爆防腐操作柱/LCZ操作柱
简介

◆ 适用于爆炸性气体环境1区、2区；
◆ 适用于IIA、IIB、IIC级爆炸性气体环境；
◆ 适用于温度组别为T1~T6的环境；
◆ 适用于石油采炼、储存、化工、医药、***及军事设施等爆炸性危险环境；
◆ 广泛用于电气控制电路中；
◆ 方案多样，可根据用户提供的电气系统图进行生产。

选型指南



注：1、常规供货产品未配装接线端子。若需选配接线端子并完成内部接线，订货时请注明；
2、本产品订货时标准格式为：LCZ8030 B□A□D□K□R□□□□
B□ □□□/…(见P95)
A□ □□(□)/…(见P96)
D□ □□(□)/…(见P97)
K□ □□/…(见P98)
R□ □(□/□)/…(见P100)
例：1、若需订购LCZ8030防爆防腐操作柱，配置一表一开关，立式安装，配接线端子，其中电表类型为转速表，
量程为DC 1500r/min/4 20mA；开关代号为M，则订货型号为：LCZ8030 A1K1L(配接线端子)
A1 1N (DC 1500r/min)
K1 1M
2、若需订购LCZ8030防爆防腐操作柱，配置二钮一表二灯，挂式安装，其中按钮触头规格均为一常开一常闭，
按钮头一个为绿色标准型按钮，一个为红色标准型按钮；电表类型为电流表，量程为200/5；指示灯为220V
红绿各1个，则订货型号为:LCZ8030 B2A1D2G
B2 1a1/1a2
A1 1A(200/5)
D2 1R(AC220) /1G (AC220)

产品特点

◆ 外壳采用玻璃纤维增强不饱和聚酯树脂压制而成，具有外形美观，耐腐蚀，抗静电，耐冲击及热稳定性好等优良性能；
◆ 产品为增安型外壳内装防爆元件；
◆ 内装指示灯、按钮、万能转换开关、电流表、电压表、电位器等，可按用户要求配装其他仪表；
◆ 内装隔爆型控制开关结构紧凑，可靠性高，体积小，通断能力强，寿命长，并有多种功能供用户选配；
◆ 内装防爆按钮采用胶粘工艺，***了可靠的结合强度；
◆ 内装防爆指示灯采用特殊的设计，交流220/380V通用；
◆ 采用去路密封结构设计，具有靓号的防水防尘性能；
◆ 外露紧固件均用不锈钢材质，采用防掉式设计，便于用户安装，维护；
◆ 钢管或电缆布线。

技术参数

◆ 执行标准：GB 3836.1、GB 3836.2、GB 3836.3、IEC60079
◆ 防爆标志：ExdIICT6
◆ 额定电压：AC 220/380V
◆ 额定电流：10A
◆ 使用类别：AC-14
◆ 防护等级：IP65
◆ 防腐等级：WF2
◆ 引入口规格：G1"
◆ 适用电缆外径：φ11mm~φ18mm
