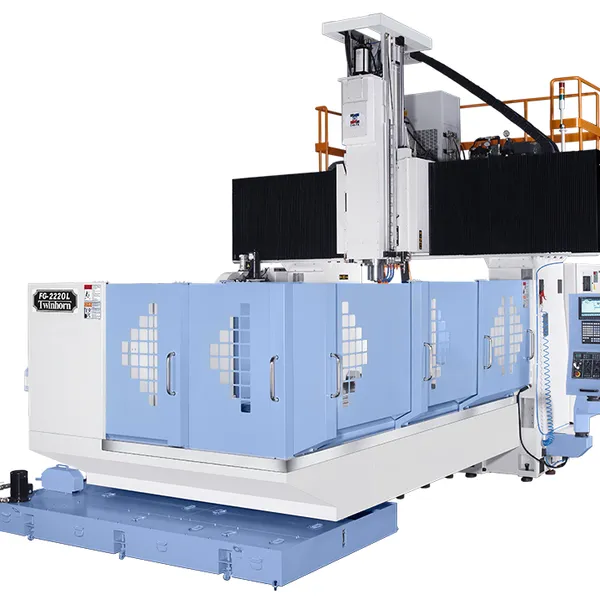

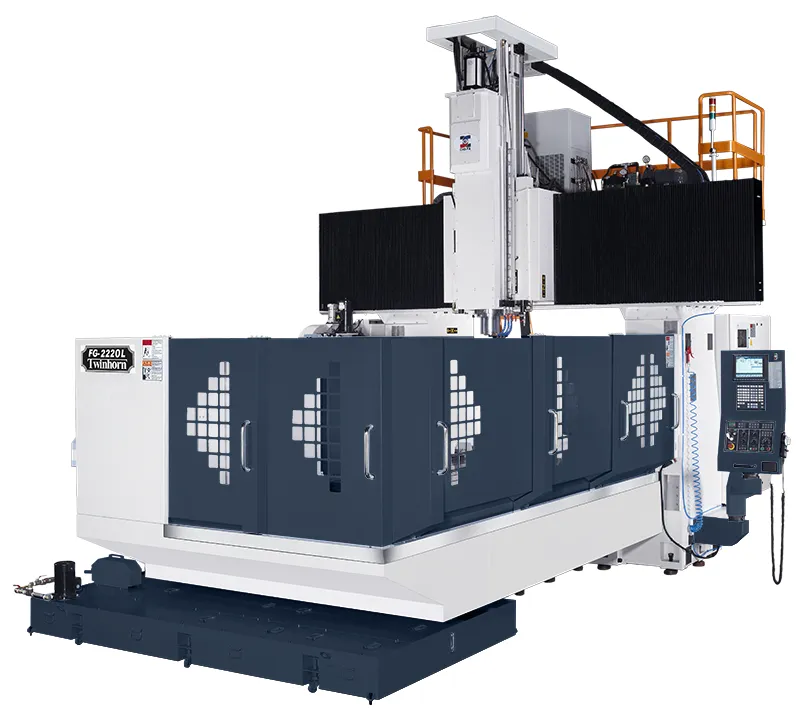

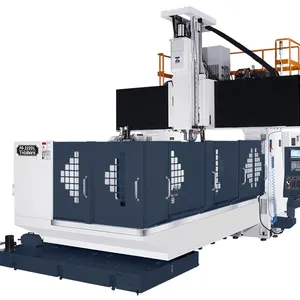

| 类型:立式加工中心 | 品牌:绮发 | 型号:FG-2220L |
| 界面语言:中文 | 产品类型:全新 | 是否库存:否 |
| 售后服务:整机质保一年 | 货号:FG-2220L | 重量:23000kg |
| 主电机功率:18.5kw | 主轴转速范围:12000rpm | 定位精度:0.005mm |
| 刀具数量:32/40 | 三轴行程(X*Y*Z):2200*2000*1000 | T型槽尺寸(宽*数量):7 x 22mm x 200mm |
| 动力类型:电动 | 布局形式:立式 | 作用对象:五金 |
| 适用行业:通用 | 是否跨境货源:否 |
绮发机械工厂股份有限公司创立于1976年3月1日,初期是一家专业的工具机零件加工厂。经营至今已迈入第40个年头。自成立以来,均秉持着〝品质***、技术行销、客户满意〞的经营理念,借此不断提升绮发机械团队之专业技术,让我们的客户皆能透过绮发机械来了解目前与机械相关***HOT的资讯与技术。
绮发机械以站在使用者、专业设计者、制造设计者的立场,提供高水准、高性能的机械为己任,在不断研发与创新之下,目前产制产品有立式加工中心、卧式加工中心、龙门型、动柱型系列产品,近年来更因应工业发展趋势致力于研发高阶的五轴同动系列型产品;由于产品优良的精度与性能,产品广泛适用于各领域如: 航太工业、绿能产业、精密模具业、汽机车业、3C电子通讯业等。未来,我们将不断研发新产品与新技术,提供全方位的技术支援,并扩大服务体系,盼能做为您的后盾,以回馈爱护绮发机械的您,我们将秉持一步一脚印的精神,永续经营、迈向国际、进驻全球。

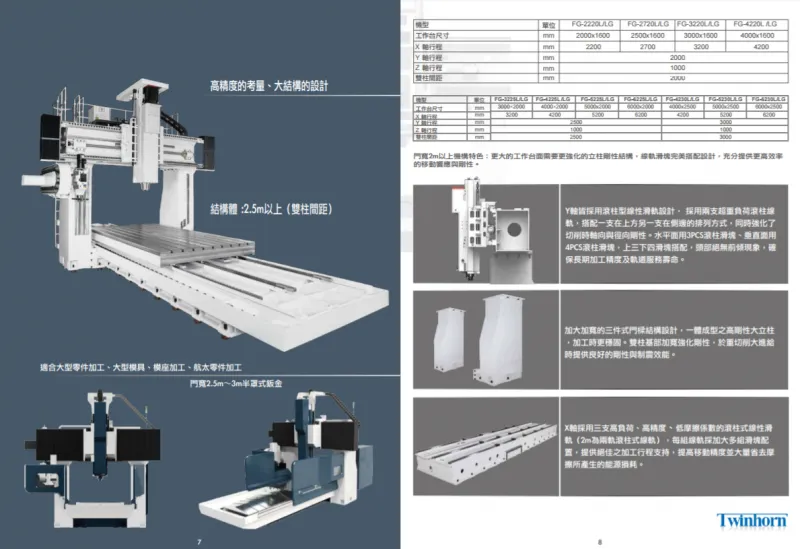

| 机型 | FG-2220L (LG) | FG-2720L (LG) | FG-3220L (LG) | FG-4220L (LG) |
|---|---|---|---|---|
| 行程 | ||||
| 工作台行程 X 轴 | 2200mm | 2700mm | 3200mm | 4200mm |
| 头部行程 Y 轴 | 2000mm | |||
| 头部行程 Z 轴 | 1000mm | |||
| 主轴鼻端至工作台面 | L: BT40 : 190 ~ 1190(TH-230), BT50 : 175 ~ 1175(TH-230), 125 ~ 1125(TH-310)
| |||
| 双柱间距离 | 2000mm | |||
| 轴向进给率 | ||||
| X轴快速进给 | 20000mm/min | 15000mm / min | ||
| Y,Z轴快速进给 | 20000 / 10000mm / min | |||
| 切削进给 | 7500mm / min | |||
| 三轴螺杆尺寸 X/Y/Z | D63 / D63 / D63 mm | D80/D63/D63mm | ||
| 三轴螺杆导程 X/Y/Z | P25 / P16 / P10 mm | |||
| 工作台 | ||||
| 工作台尺寸 | 2000x1600 mm | 2500x1600mm | 3000x1600mm | 4000x1600mm |
| 可负载之重量 | 8000kg | 9000kg | 10000kg | 12000kg |
| T型槽 (数量x尺寸x距离) | 7 x 22mm x 200mm | |||
| 主轴头 | ||||

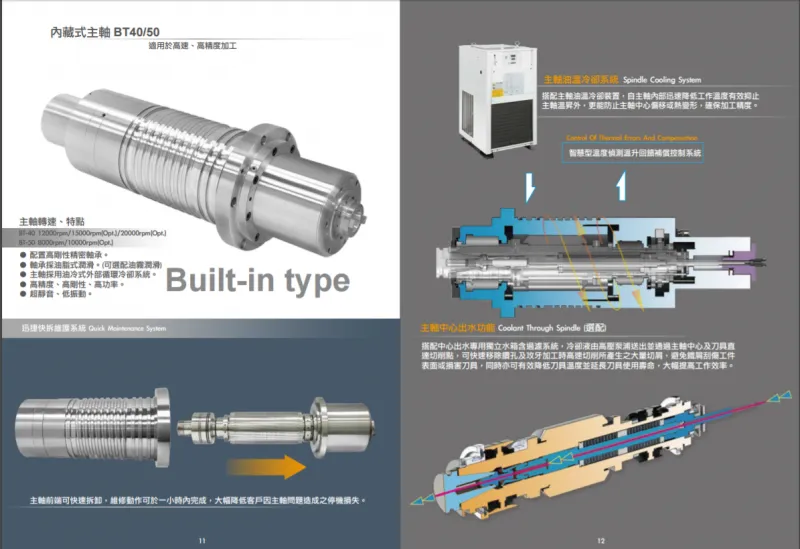

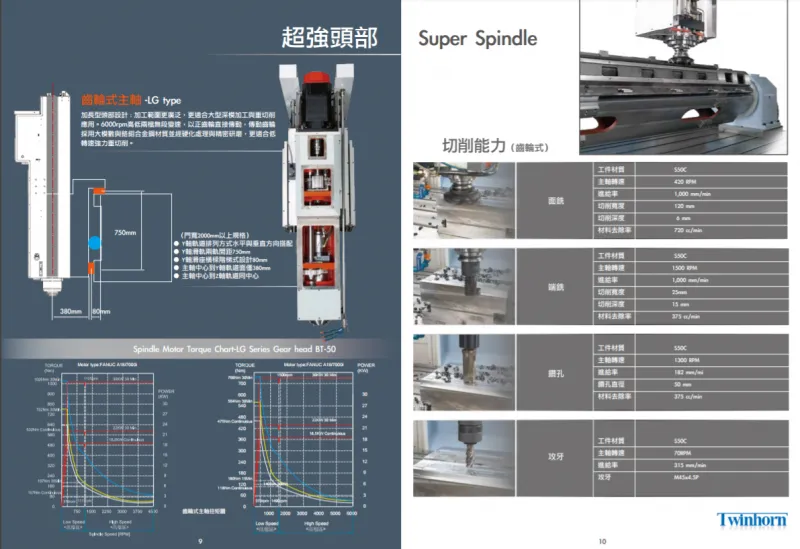

| 主轴型式 | L: 内藏式 , LG: 两段式齿轮头 | |||
| 主轴锥度 | L: BT40 , BT50 / DIN69871A (Option) LG: BT50 / DIN69871A (Option) | |||

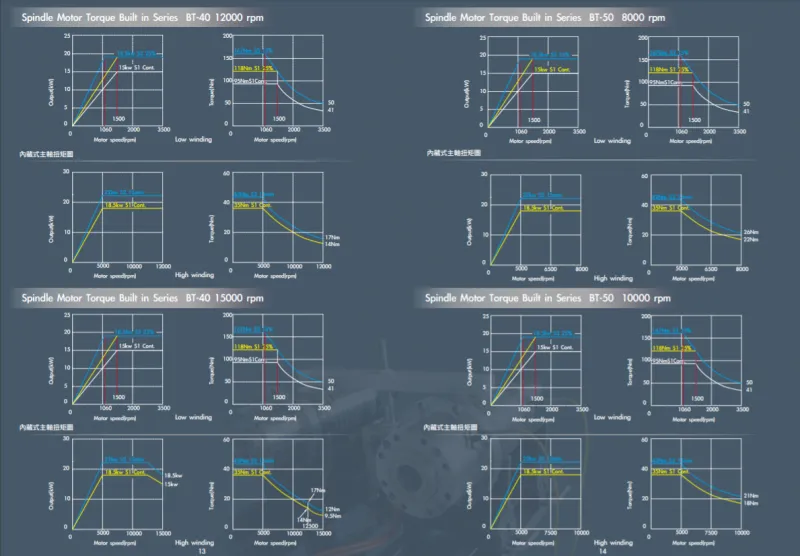

| 主轴马达 | L:TH-230(αB112L) : 15/18.5 (Cont. / 15min) TH-310(αB160LL) : 15/22kW(Cont. / 10min) LG: FAUUC αiI 18/7000 : 18.5/30 (Cont. / S3 25%) | |||
| 主轴外径 | L: BT40 : 70 , BT50: 100 , LG: 100mm | |||
| 主轴转速 | L:内藏式BT40 : 12000, 15000rpm, BT50 : 8000, 10000rpm LG:兩档无段变速齿輪箱: 10 ~ 6000 (标准), (10 ~ 4500 选购) | |||

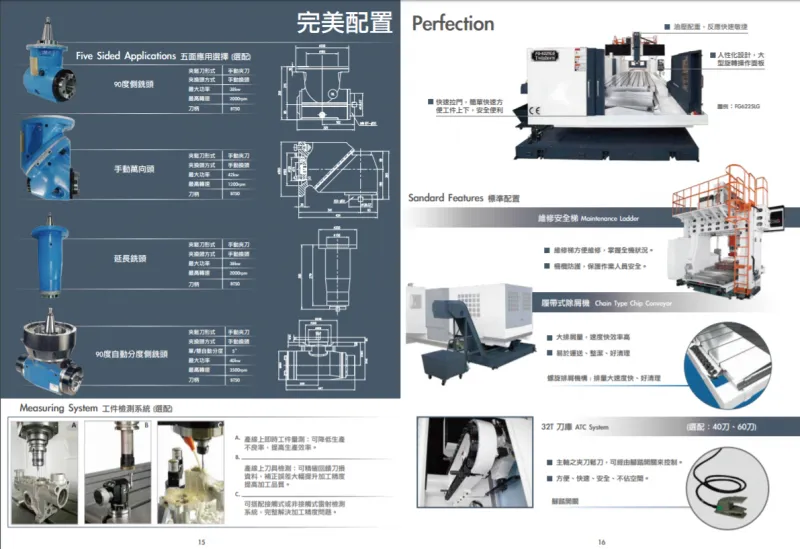

| ATC | ||||
| ATC型式 | 刀臂式 | |||
| 刀具数量 | 32 (Opt 40) | |||
| 刀具重量 | BT40 7 , BT50 : 20 | |||
| 刀具刀径 (邻刀/无邻刀) | BT40 :75/125, BT50 :125 / 215 | |||
| 刀具长度 | BT40 : 250 , BT50 :350 | |||
| 一般数据 | ||||
| 机械重量 | 23000kg | 25000kg | 28000kg | 33000kg |
| 机械尺寸(宽x深x高) (mm) | 6300x4950x4700 | 7300x4950x4700 | 8300x4950x4700 | 10500x4950x4700 |
| 定位精度 | 0.005mm / 300mm , 0.015mm / 全长 | |||
| 重复精度 | ±0.003mm | |||
| 空气压力 | 5kg/cm2 | |||
