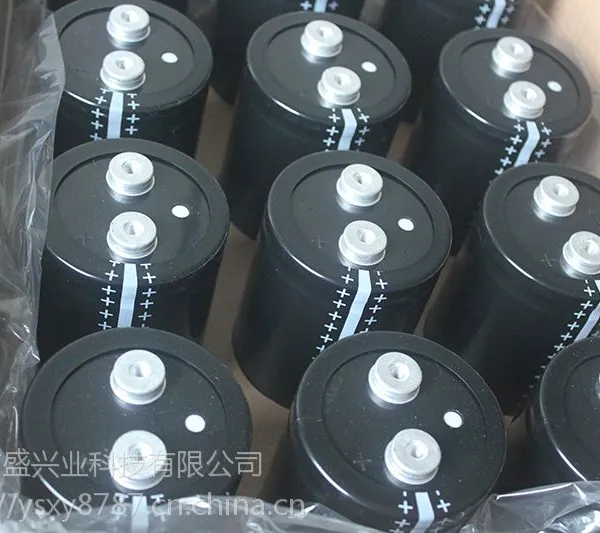

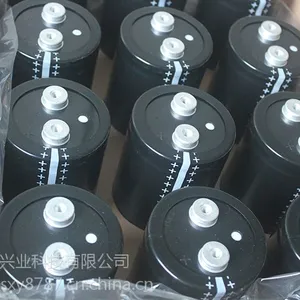

螺栓式接线柱电容器 B43310A9338M

制造商:   EPCOS / TDK

产品种类:   铝质电解电容器-螺旋式接线端

RoHS:   详细信息

电容:   3300 uF

电压额定值 DC:   400 VDC

容差:   20 %

ESR:   58 mOhms

最小工作温度:   - 25 C

工作温度:   + 85 C

直径:   64.3 mm

长度:   115 mm

引线间隔:   28.5 mm

寿命:   2000 Hour

纹波电流:   8.5 A

封装:   Bulk

端接类型:   Screw

类型:   Standard Industrial - 85 C

商标:   EPCOS / TDK

产品类型:   Electrolytic Capacitors

工厂包装数量:   15

子类别:   Capacitors

测试频率:   120 Hz

22000 uF 100 VDC + 105 C 铝质电解电容器-螺旋式接线端 , 2700 uF 20 % 450 VDC 铝质电解电容器-螺旋式接线端 , 300000 uF 铝质电解电容器-螺旋式接线端 , 250 uF 350 VDC 铝质电解电容器-螺旋式接线端 , 3600 uF 铝质电解电容器-螺旋式接线端 , 10000 uF 350 VDC 铝质电解电容器-螺旋式接线端

Applications 应用

Uninterruptible power supplies  不间断电源

Frequency converters  变频器

Features 特点

All-welded construction ensures reliable electrical contact  全焊结构，确保可靠的电气接触性。

High reliability and high ripple current capability 高性能及耐高纹波

Construction 结构

Charge-discharge proof, polar 充电－放电保护，带极性

Aluminum case with insulating sleeve 采用铝质外壳及绝缘外套设计

Poles with screw terminal connections 螺栓式接线柱电极连接

Mounting with ring clips, clamps or threaded stud 采用开口环/夹或螺栓安装

The bases of types with threaded stud and d ≤ 76.9 mm are not insulated, types with d = 91.0 mm have fully insulated bases.  采用螺栓装配且 d ≤ 76.9 mm 的 型号的底板未做绝缘处理，直径为 91.0 mm 的型号底板有做绝缘处理

Specifications and characteristics in brief  规格及特点简介 规格及特点简介 规格及特点简介 规格及特点简介

Rated voltage VR 额定电压 VR
400 … 450 V DC
Surge voltage VS 浪涌电压 VS
1.10 · VR
Rated capacitance CR 额定电容 CR
1800 … 15000 μF
Capacitance tolerance 电容量偏差
±20%
M
Leakage current Ileak 漏电流 Ileak (20 ?C, 5 minutes)
0.008 C·V [μA] or 5 mA whichever is smaller  0.008 C·V [μA] 或 5 mA 取小值
C = Rated Capacitance [μF], V = Rated Voltage [V] C = 额定容值 [μF], V = 额定电压 [V]
tan δmax. (20 °C, 120 Hz) 耗角正切 max. (20 °C, 120 Hz)
0.2

?C/C 容量变化
Less than ±15% of initial value 小于初始值±15%
tan δ 损耗角正切
Not more than 175% of specified value 不超过 175%规定值
Load life 负载寿命
85 ?C; VR; IAC,R


2000 h (小时)
Ileak 漏电流
Less than specified value 小于规定值
Vibration resistance test 抗振试验
To IEC 60068-2-6, test Fc:
Displacement amplitude 0.75 mm, frequency range 10 ... 55 Hz,  acceleration max. 10 g, duration 3 × 2 h. Capacitor mounted by its body which is rigidly clamped to the work surface.

符合 IEC 60068-2-6，试验 Fc： 位移幅值: 0.75 mm；频率范围：10 ... 55 Hz； 加速度：10 g；持续时间：3 X 2h。 电容器本身牢固地固定在工作表面。
IEC climatic category IEC 气候种类
To IEC 60068-1:
25/085/56 (?25 ?C/+85 ?C/56 days damp heat test)

符合 IEC 60068-1: 25/085/56（?25 ?C/+85 ?C/56 天,  湿热试验）
Detail specification 详细规格
Sectional specification 局部规格
Similar to CECC 30301-810 与 CECC 30301-810 相似
IEC 60384-4
