一、水泥厂结皮成因、危害：窑尾进上升烟道的气体温度在1050℃左右，在这种温度下结皮物料本身热态强度并不高，只是在冷却后强度迅速上升，一般结皮物料可见由少量液相分层后结的块状，手掰不动，用力可摔碎，结皮后，窑尾上升烟道通风面积变小，严重时上升烟道实际通风截面积只有正常情况下的四分之一左右，窑尾上升烟道气体控制闸板起不到调配窑三次风管风量的作用，窑尾阻力损失增加了200-400pa，此时窑内通风不良，窑头发热能力受到抑制，窑头烧成带温度急剧下降200℃以上，达不到熟料煅烧要求，窑内出现严重的跑生料现象，甚至可将火焰扑灭，而煤粉燃烧不完全将加重上升烟道还原性气氛，加速结皮速度。因此，因上升烟道堵塞而导致窑系统紊乱，各项控制参数难以调整和控制。
一般经常结皮堵塞的主要部位集中在窑尾上升烟道下部，离窑尾斜坡约1m往上1.5m处及上升烟道气流分配阀附近四周竖壁上，手动阀不经常动作的一边稍厚，最厚时可达500mm,气流分配阀电动控制的一边稍宝，厚度在300左右。
二、水泥厂除结皮清除方法对比
 （1）人工清除水泥厂结皮：人工钢钎清理
 （2）高压水枪清除水泥厂结皮：去结皮高压水枪是将普通自来水通过高压泵加压到数十乃至数百兆帕，然后通过特殊的喷嘴以极高的主速度（300-700米/秒）喷出的一股能量高度集中的水流，这一股小水流具有巨大的打击能量和很高的冲击和切削能力，它能够安全高效***的清除各种盐酸垢、油污、锈蚀、氧化铁皮、树脂、化学残留物、油漆及堵塞物等等，是现代国际上公认的和通行的低成本广泛应用的现代清洗技术。
 （3）优缺点对比：
     人工清除法由工人手持钢钎人工清理，钢钎插入感到很软，但钢钎使不上劲，想插入一定深度又不容易，钢钎很快就烧红、变软，因此：热态清理很不顺手，碰到结皮速***的时候，清理速度还赶不上结皮速度

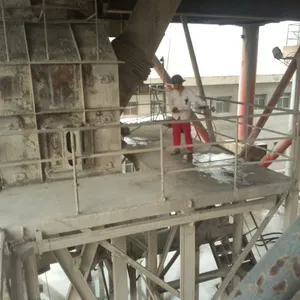

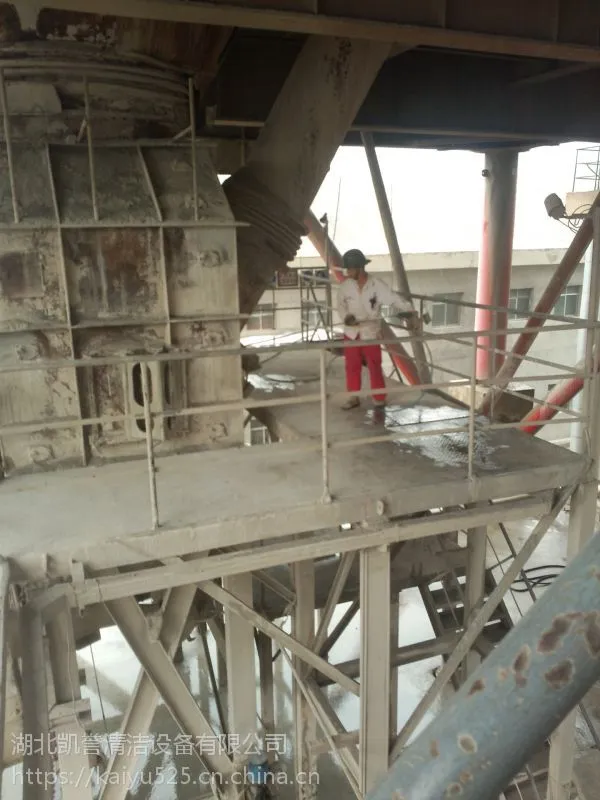

     去结皮高压水枪则是通过专用的清水喷嘴喷出能量高度集中的水射流，使400bar-500bar高压水柱射入850-1050℃左右的结皮物料内部，在高温物料内水骤然汽化而产生强烈爆炸，被击中的部分物料全被震动而跨落，相邻部分物料局部温度迅速下降而变脆，变硬，高压力的水射流可将其剥离，爆炸水柱的射入深度与结皮厚度匹配，其结果是结皮物料因此而跨落，而上升烟道衬料则得到保护，爆炸的喷射角又使物料由于松软而不会被大面积冲击垮落而引起设备、人员伤害事故。
     高压水清理结皮具有工艺简单，易于掌握，清理过程直观，便于掌控清理程度；
     在使用高压水清理结皮时，可利用原有人工清堵捅料孔，以适应水枪清堵需要，以不降低上升烟道钢结构的强度、漏风为准
清除上升烟道结皮的新方法及其效果
 为了解决生产上这一“瓶颈”问题，根据国外有关水泥厂的成功经验以及国内调研，由
专家工程师建议用高压清洗机来清除上升烟道等处结皮的清堵作业。
实践证明，无论是在停窑时，还是在窑系统满负荷运行时，使用高压水枪清除结皮其效果均十分理想，该清除方式优点在于：
1：实现不停窑，在线连续清除作业，从而大大提高了窑的运转率。
2：清除效***，作业安全，劳动强度小。
3：不影响窑系统的正常运转。
三、水泥厂去结皮采用机型推荐
    湖北凯誉Kayu多年服务各水泥生产企业之实际经验，特对水泥厂去结皮、去结蛋、窑尾结皮高压水枪机型的选择作如下说明；
 清除窑尾上升烟道结皮，选用凯誉Kayu机型KY-5022去结皮高压水枪（流量：22L/min,压力：500bar）
四、高压水枪技术参数：
