一、产品简介

1.结构简介

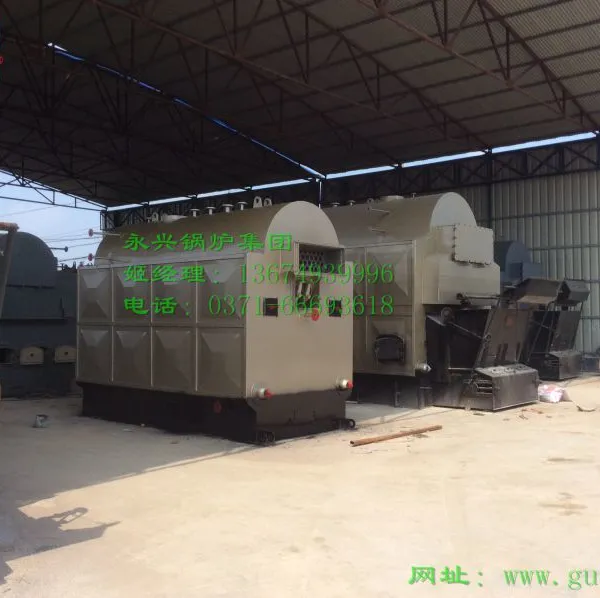

新型DZL系列生物质燃料蒸汽锅炉为单锅筒纵置式水火管锅壳式锅炉，燃烧设备为链条炉排。炉膛左右两侧水冷壁为辐射受热面，炉膛两翼为对流受热面，锅筒内布置螺纹烟管（Ф57×3）对流受热面，炉墙保温层采用保温混凝土整体浇注捣制成型新工艺，锅炉主机外侧为立体形护板外壳。

锅炉本体在总体结构上采用上置锅筒，水冷壁管和集箱左右对称布置的形式。锅筒由Ф1200×12的筒体和Ф1200×12的前后管板组焊而成。水冷壁管为Ф51×3的锅炉管，集箱为Ф159×6 锅炉管，下降管为Ф108×4.5锅炉管。

该系列锅炉采用***科研成果，如：拱型管板、螺纹烟管、链条炉排等，解决了锅壳式锅炉的锅壳下部鼓包、管板裂纹、热效率低、出力不足等问题。

2.燃烧过程

燃料经过煤闸门进入炉膛，在链条炉排上燃烧，产生的烟气沿锅筒底部经由八字墙上的出口烟窗进入两翼对流管束，通过前烟箱进入螺纹烟管，并进入省煤器，充分换热后的烟气由引风机通入除尘器，进行除尘并最终通过烟囱排入大气。

１．锅炉额定蒸发量    1 t/h

２．额定蒸汽压力      1.25 MPa

３．饱和蒸汽温度      193 ℃

４．给水温度          20 ℃

５．设计效率          80％（依据热力计算数值）

６．设计燃料          生物质燃料

７．燃料消耗量        200kg/h（依据热力计算数值）

８．受热面积          56.9 m2

９．排烟温度          164 ℃（依据热力计算数值）

10．锅炉水容积        2.2m3

11．锅炉满水重量      17.2T

12. 锅炉金属总重量    12T

13. 过量空气系数      1.6（依据热力计算数值）

14. 本体金属耗量      2.4 T

15. 钢结构耗量        8.3 T

16. 炉排金属耗量      4.7 T

17．锅炉运行总耗电量  11.77KW

18．大件运输重量      15 T

19．锅炉大件运输尺寸  4730×2000×3000 (长×宽×高 mm)

20. 锅炉安装外形尺寸  5800×2200×3200 (长×宽×高 mm)
